Επαγγελματικός κατασκευαστής των διάφορων ειδών ανεμιστήρων

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | BK |
| Πιστοποίηση: | ISO9001/ISO14001 |
| Αριθμό μοντέλου: | Yu-EG6005 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
| Χρόνος παράδοσης: | 15 έως 30 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
| Δυνατότητα προσφοράς: | 20 σύνολα ανά μήνα |
| Ικανότητα: | 3.84-11.59m3/min | Διαφορική πίεση απαλλαγής: | 10-80kpa |
|---|---|---|---|
| Άντεξε το μέγεθος: | DN80 (3») | Δροσίζοντας τύπος: | Νερό |
| Τύπος σύνδεσης: | Ζώνη Drive | Ζώνη και τροχαλία: | Βιοαέριο, αέριο αποβλήτων, εκρηκτική μέση μεταβίβαση |
| Επισημαίνω: | ανεμιστήρας αερίου υλικών οδόστρωσης,ανεμιστήρας φυσικού αερίου |
||

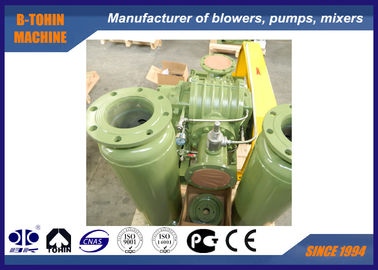

Ο περιστροφικός ανεμιστήρας βιοαερίων λοβών, αντιδιαβρωτικό, εύφλεκτο αέριο μεταβιβάζει τον ανεμιστήρα
Χαρακτηριστικά γνωρίσματα
1. Συμπαγής ίδια κατασκευή δομών, κολπίσκων και εξόδου, πολύμορφοι τρόποι συναρμολογήσεων
2. Ακέραια δομή του στροφείου και του άξονα, η οποία μπορεί να αποφύγει την αποστασία θορίου του χωριστού τύπου.
3. Δομή υδρόψυξης που μπορεί να βελτιώσει τον όρο εργασίας και να παρατείνει τη ζωή υπηρεσιών.
4. Να ψεκάσει το ειδικό επίστρωμα (PTFE) με καλά την αντίσταση διάβρωσης και το ραβδί στο στροφείο και τα μέρη που έρχονται σε επαφή με το ρευστό.
5. Ο ανεμιστήρας σχεδιάζεται για τη μεταβίβαση του ειδικού μέσου οξέος, αλκαλίου και άλλου διαβρωτικού αερίου.
Προδιαγραφές
|
Πρότυπο |
Yu-EG6005 |
|
Ικανότητα αέρα |
3.8411.59m3/min |
|
Διαφορική πίεση απαλλαγής |
10-80KPA |
|
Περιστροφική ταχύτητα |
8501650rpm |
|
Όγκος νερού ψύξης |
8 λ/λ |
|
Τύπος μηχανών |
2.2-22KW 380/400/415/440V, 3PHASES, 50/60HZ, explosionproof μηχανή τύπων |
|
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan Μηχανή Siemens και ABB για την επιλογή σας |
|
Τύπος εγκατάστασης |
Πρότυπα: κάθετος τύπος |
|
N.W. από τον ανεμιστήρα χωρίς μηχανή |
290kg |
|
Μέγεθος συσκευασίας περ. |
1.55*1.0*1.35m (length*width*height) |
Φύλλο παραμέτρου
| Πρότυπο |
Λιμένας Dia (χιλ.) |
Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) διά τη διάφορη πίεση |
Ψύξη νερό |
||||||||
| Ταχύτητα περιστροφή/λεπτό |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
|
Yu-Π.Χ. 6005 |
80 (3») | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 | 8 |
| 1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | |||
| 1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | |||
| 1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | |||
| 1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | |||
| 1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | |||
| 1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | |||
| Πρότυπο |
Λιμένας Dia (χιλ.) |
Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) διά τη διάφορη πίεση |
Ψύξη νερό |
||||||||
| Ταχύτητα περιστροφή/λεπτό |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| Yu-Π.Χ. 6005 |
80 (3») | 850 | 4.07 | 6.12 | 3.84 | 7.28 | 8 | ||||
| 1000 | 5.23 | 7.20 | 5.00 | 8.56 | 4.77 | 9.65 | 4.58 | 10.94 | |||
| 1150 | 6.38 | 8.28 | 6.15 | 9.84 | 5.93 | 11.09 | 5.74 | 12.59 | |||
| 1250 | 7.15 | 9.01 | 6.92 | 10.70 | 6.70 | 12.06 | 6.50 | 13.68 | |||
| 1400 | 8.30 | 10.09 | 8.07 | 11.98 | 7.85 | 13.51 | 7.66 | 15.32 | |||
| 1500 | 9.07 | 10.81 | 8.84 | 12.84 | 8.62 | 14.47 | 8.43 | 16.42 | |||
| 1650 | 10.23 | 11.89 | 9.99 | 14.12 | 9.77 | 15.92 | 9.58 | 18.06 | |||
Δομή του κύριου σώματος ανεμιστήρων

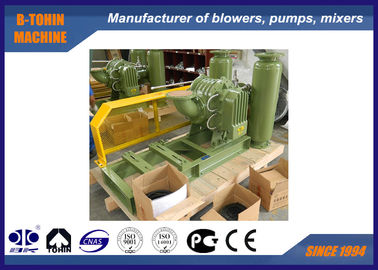

Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. ανεμιστήρας άξονων
2. η κενή πίεση ανακουφίζει τη βαλβίδα
. βαλβίδα αντεπιστροφής 3
4. ησυχαστήρας κολπίσκων (με το φίλτρο)
. ησυχαστήρας απαλλαγής 5
6. δημόσια βάση (με την κάλυψη ζωνών)
7. λαστιχένιο εύκαμπτο μαξιλάρι ενώσεων και κλονισμού
8. τροχαλία
9. μετρητής πίεσης
10. ζώνη
11. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
12. μηχανή
