Τόπος καταγωγής: | Κίνα |
Μάρκα: | BK |
Πιστοποίηση: | ISO9001/ISO14001 |
Αριθμό μοντέλου: | Yu-EG125 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 15 έως 30 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
Δυνατότητα προσφοράς: | 20 σύνολα ανά μήνα |
Ικανότητα: | 7.96-18.78m3/min | Διαφορική πίεση απαλλαγής: | 10-80kpa |
---|---|---|---|
Άντεξε το μέγεθος: | DN125 (5») | Δροσίζοντας τύπος: | Νερό |
Τύπος σύνδεσης: | Ζώνη Drive | Ζώνη και τροχαλία: | Βιοαέριο, αέριο αποβλήτων, εκρηκτική μέση μεταβίβαση |
Υψηλό φως: | ανεμιστήρας αερίου υλικών οδόστρωσης,ανεμιστήρας φυσικού αερίου |

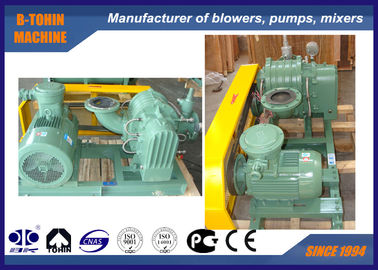

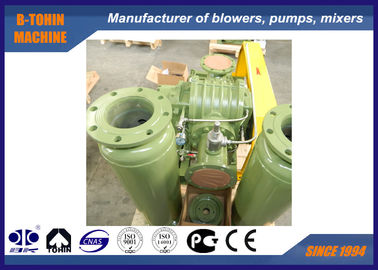

Ανεμιστήρας βιοαερίων ριζών, βιο αέριο και όξινος ανεμιστήρας χρήσης, αντιδιαβρωτικό
Εφαρμογή
Yu-Π.Χ. ο ανεμιστήρας σειράς σχεδιάζεται για την ειδική χρήση αερίου. Με την επένδυση των εσωτερικών over-current μερών με PTFE και την υιοθέτηση του ανοξείδωτων εύκαμπτων κοινών, ανοξείδωτων κολπίσκου και του ησυχαστήρα εξόδου, μπορεί να εφαρμοστεί στη μεταβίβαση του βιο αερίου, του αλκαλίου, του οξέος και άλλου εύφλεκτου αερίου.
Προδιαγραφές
Πρότυπο |
Yu-EG125 |
Ικανότητα αέρα |
7.96-18.78m3/min |
Διαφορική πίεση απαλλαγής |
10-80KPA |
Περιστροφική ταχύτητα |
1000-1650rpm |
Όγκος νερού ψύξης |
12 λ/λ |
Τύπος μηχανών |
4-37KW 380/400/415/440V, 3PHASES, 50/60HZ, explosionproof μηχανή τύπων |
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan Μηχανή Siemens και ABB για την επιλογή σας |
Τύπος εγκατάστασης |
Πρότυπα: κάθετος τύπος |
N.W. από τον ανεμιστήρα χωρίς μηχανή |
350kg |
Μέγεθος συσκευασίας περ. |
1.8*1.3*1.5m (length*width*height) |
Χαρακτηριστικά γνωρίσματα
1. Συμπαγής δομή, ίδια κατασκευή του κολπίσκου και της εξόδου του ανεμιστήρα, κατάλληλη για τους διαφορετικούς τύπους εγκαταστάσεων
2. Το στροφείο και ο άξονας είναι χυτό συνολικά μέρος για τη σταθερή λειτουργία.
3. Υψηλός - τα ποιοτικές ρουλεμάν και οι σφραγίδες εξασφαλίζουν ασφαλή λειτουργία.
4. Η δομή υδρόψυξης υιοθετείται για την προστασία της συμπεριφοράς από την υπερθέρμανση.
5. DIIBT4 μηχανή που εξοπλίζεται για την επικίνδυνη χρήση περιοχής.
Φύλλο παραμέτρου
Πρότυπο |
Λιμένας Dia (χιλ.) |
Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) διά τη διάφορη πίεση |
Ψύξη νερό |
||||||||
Ταχύτητα περιστροφή/λεπτό |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
Yu-Π.Χ. 125 |
125 (5») | 1000 | 10.78 | 3.05 | 10.13 | 5.39 | 9.64 | 7.24 | 9.22 | 9.11 | 12 |
1150 | 12.62 | 3.51 | 11.98 | 6.20 | 11.49 | 8.33 | 11.07 | 10.48 | |||
1250 | 13.85 | 3.82 | 13.21 | 6.74 | 12.72 | 9.05 | 12.30 | 11.39 | |||
1400 | 15.70 | 4.28 | 15.06 | 7.55 | 14.57 | 10.14 | 14.15 | 12.76 | |||
1500 | 16.93 | 4.58 | 16.29 | 8.08 | 15.80 | 10.86 | 15.38 | 13.67 | |||
1650 | 18.78 | 5.04 | 18.14 | 8.89 | 17.65 | 11.95 | 17.23 | 15.04 |
Πρότυπο |
Λιμένας Dia (χιλ.) |
Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) διά τη διάφορη πίεση |
Ψύξη νερό |
||||||||
Ταχύτητα περιστροφή/λεπτό |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
Yu-Π.Χ. 125 |
125 (5») | 1000 | 8.87 | 11.29 | 8.53 | 13.46 | 8.23 | 15.11 | 7.96 | 17.19 | 12 |
1150 | 10.71 | 12.98 | 10.38 | 15.48 | 10.07 | 17.38 | 9.80 | 19.77 | |||
1250 | 11.94 | 14.11 | 11.61 | 16.82 | 11.30 | 18.89 | 11.03 | 21.49 | |||
1400 | 13.79 | 15.80 | 13.46 | 18.84 | 13.15 | 21.16 | 12.88 | 24.07 | |||
1500 | 15.02 | 16.93 | 14.69 | 20.19 | 14.38 | 22.67 | 14.11 | 25.79 | |||
1650 | 16.87 | 18.62 | 16.54 | 22.21 | 16.23 | 24.94 | 15.96 | 28.36 |
Δομή του κύριου σώματος ανεμιστήρων
Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. ανεμιστήρας άξονων
2. η κενή πίεση ανακουφίζει τη βαλβίδα
. βαλβίδα αντεπιστροφής 3
4. ησυχαστήρας κολπίσκων (με το φίλτρο)
. ησυχαστήρας απαλλαγής 5
6. δημόσια βάση (με την κάλυψη ζωνών)
7. λαστιχένιο εύκαμπτο μαξιλάρι ενώσεων και κλονισμού
8. τροχαλία
9. μετρητής πίεσης
10. ζώνη
11. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
12. μηχανή
