Επαγγελματικός κατασκευαστής των διάφορων ειδών ανεμιστήρων
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | BK |
| Πιστοποίηση: | ISO9001/ISO14001 |
| Αριθμό μοντέλου: | Yu-EG100A |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
| Χρόνος παράδοσης: | 15 έως 30 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
| Δυνατότητα προσφοράς: | 20 σύνολα ανά μήνα |
| Ικανότητα: | 6.72-15.73m3/min | Διαφορική πίεση απαλλαγής: | 10-80kpa |
|---|---|---|---|
| Άντεξε το μέγεθος: | DN100 (4») | Δροσίζοντας τύπος: | Νερό |
| Τύπος σύνδεσης: | Ζώνη Drive | Ζώνη και τροχαλία: | Βιοαέριο, αέριο αποβλήτων, εκρηκτική μέση μεταβίβαση |
| Υψηλό φως: | ανεμιστήρας αερίου υλικών οδόστρωσης,ανεμιστήρας φυσικού αερίου |
||

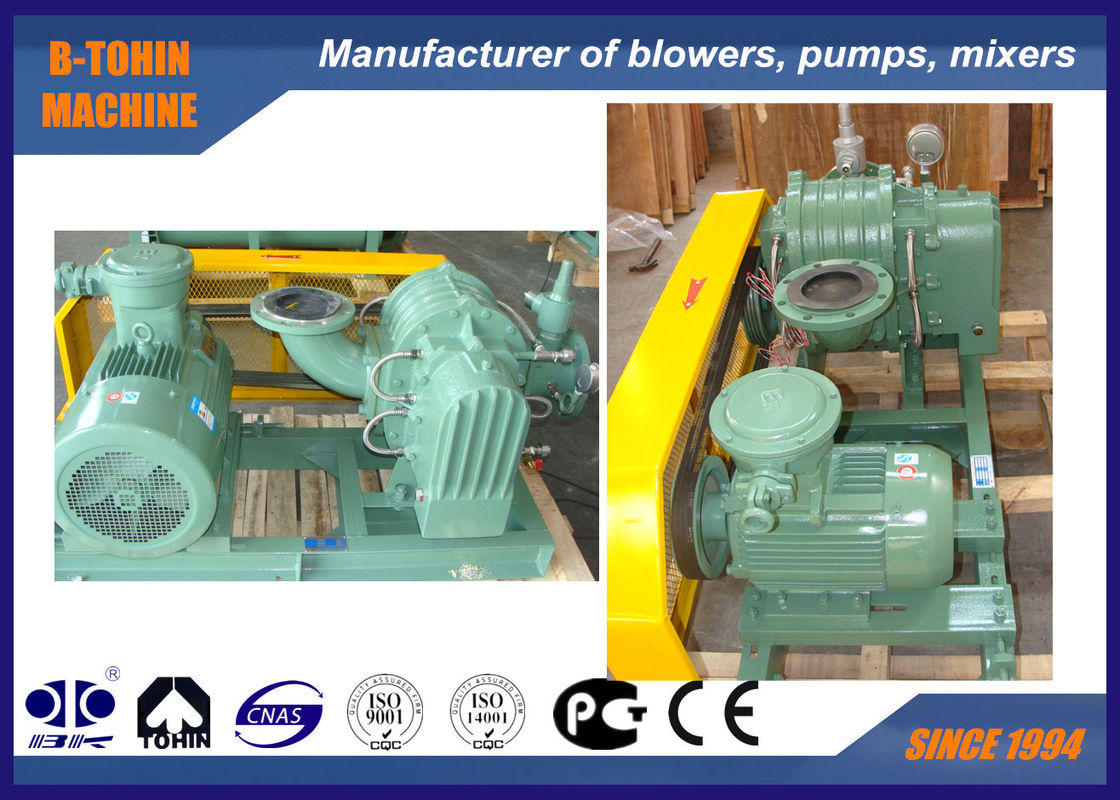

Ανεμιστήρων βιοαερίων λοβών αλκαλικού και βιο αερίου χρήσης ριζών ανεμιστήρας, explosionproof τύπος
Χαρακτηριστικά γνωρίσματα
1. Η συμπαγής ίδια κατασκευή δομών, κολπίσκων και εξόδου, διάφορα είδη εγκατάστασης δακτυλογραφεί
2. Το στροφείο και ο άξονας είναι χυτό συνολικά μέρος για την ομαλή λειτουργία.
3. Η δομή υδρόψυξης υιοθετείται για την προστασία της συμπεριφοράς από την υπερθέρμανση.
4. Όλα τα μέρη μεταβάσεων ροής ψεκάζονται με το ειδικό επίστρωμα (PTFE), που χαρακτηρίζεται καλά της αντίστασης διάβρωσης.
5. Ο ανεμιστήρας σχεδιάζεται για την εφαρμογή του ειδικού μέσου οξέος, αλκαλίου και άλλου διαβρωτικού αερίου.
Προδιαγραφές
|
Πρότυπο |
Yu-EG100A |
|
Ικανότητα αέρα |
6.72-15.73m3/min |
|
Διαφορική πίεση απαλλαγής |
10-80KPA |
|
Περιστροφική ταχύτητα |
850-1400rpm |
|
Όγκος νερού ψύξης |
10 λ/λ |
|
Τύπος μηχανών |
4-30KW 380/400/415/440V, 3PHASES, 50/60HZ, explosionproof μηχανή τύπων |
|
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan Μηχανή Siemens και ABB για την επιλογή σας |
|
Τύπος εγκατάστασης |
Πρότυπα: κάθετος τύπος |
|
N.W. από τον ανεμιστήρα χωρίς μηχανή |
435kg |
|
Μέγεθος συσκευασίας περ. |
1.9*1.2*1.35m (length*width*height) |
Φύλλο παραμέτρου
| Πρότυπο |
Λιμένας Dia (χιλ.) |
Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) διά τη διάφορη πίεση |
Ψύξη νερό |
||||||||
| Ταχύτητα περιστροφή/λεπτό |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| Yu-Π.Χ. 100A |
100 (4») | 850 | 9.01 | 2.58 | 8.42 | 4.55 | 7.98 | 6.11 | 7.61 | 8.02 | 10 |
| 1000 | 10.84 | 3.03 | 10.25 | 5.35 | 9.81 | 7.19 | 9.45 | 9.44 | |||
| 1150 | 12.67 | 3.49 | 12.08 | 6.15 | 11.64 | 8.27 | 11.28 | 10.85 | |||
| 1250 | 13.89 | 3.79 | 13.31 | 6.69 | 12.87 | 8.99 | 12.50 | 11.80 | |||
| 1400 | 15.73 | 4.25 | 15.14 | 7.49 | 14.70 | 10.07 | 14.33 | 13.21 | |||
| Πρότυπο |
Λιμένας Dia (χιλ.) |
Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) διά τη διάφορη πίεση |
Ψύξη νερό |
||||||||
| Ταχύτητα περιστροφή/λεπτό |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| Yu-Π.Χ. 100A |
100 (4») | 850 | 7.28 | 10.16 | 7.00 | 12.07 | 6.72 | 13.98 | 10 | ||
| 1000 | 9.12 | 11.95 | 8.83 | 14.20 | 8.55 | 16.45 | 8.31 | 18.70 | |||
| 1150 | 10.95 | 13.75 | 10.67 | 16.33 | 10.39 | 18.92 | 10.14 | 21.51 | |||
| 1250 | 12.17 | 14.94 | 11.89 | 17.75 | 11.61 | 20.57 | 11.36 | 23.38 | |||
| 1400 | 14.00 | 16.73 | 13.72 | 19.88 | 13.44 | 23.03 | 13.20 | 26.18 | |||
Δομή του κύριου σώματος ανεμιστήρων
Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. ανεμιστήρας άξονων
2. η κενή πίεση ανακουφίζει τη βαλβίδα
. βαλβίδα αντεπιστροφής 3
4. ησυχαστήρας κολπίσκων (με το φίλτρο)
. ησυχαστήρας απαλλαγής 5
6. δημόσια βάση (με την κάλυψη ζωνών)
7. λαστιχένιο εύκαμπτο μαξιλάρι ενώσεων και κλονισμού
8. τροχαλία
9. μετρητής πίεσης
10. ζώνη
11. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
12. μηχανή
