Τόπος καταγωγής: | Κίνα |
Μάρκα: | BK |
Πιστοποίηση: | ISO9001/ISO14001 |
Αριθμό μοντέλου: | Yu-EG150 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 15 έως 30 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
Δυνατότητα προσφοράς: | 20 σύνολα ανά μήνα |
Ικανότητα: | 13.81-29.26m3/min | Διαφορική πίεση απαλλαγής: | 10-70KPA |
---|---|---|---|
Άντεξε το μέγεθος: | DN150 (6») | Δροσίζοντας τύπος: | Νερό |
Τύπος σύνδεσης: | Ζώνη Drive | Ζώνη και τροχαλία: | Βιοαέριο, αέριο αποβλήτων, εκρηκτική μέση μεταβίβαση |
Υψηλό φως: | ανεμιστήρας φυσικού αερίου,Περιστροφικός ανεμιστήρας λοβών ριζών |

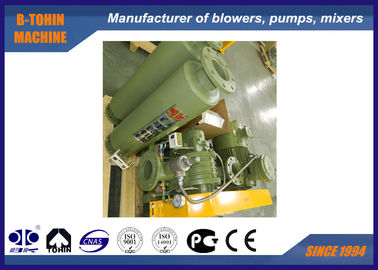

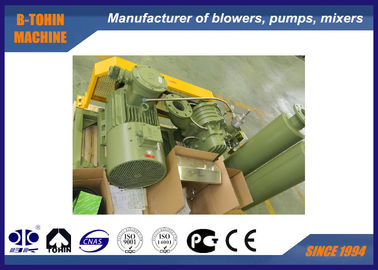

Ο περιστροφικός ανεμιστήρας βιοαερίων, τα απόβλητα και ο εύφλεκτος ανεμιστήρας αερίου, ρίζες δακτυλογραφούν τον ανεμιστήρα αερίου
Περίπου yu-Π.Χ.
Από καθιερωμένος, β-Tohin έχει εισαγάγει τη προηγμένη τεχνολογία και τον εξοπλισμό, και τα αναπτυγμένα νέα προϊόντα συνεχώς. Yu-Π.Χ. ο ανεμιστήρας τύπων είναι ένα νέο καλό προϊόν που έχει το περίβλημα και τους στροφείς ντύνοντας με τα ειδικά αντιδιαβρωτικά υλικά. Ισχύει στην παράδοση του ειδικού αερίου, όπως το βιο αέριο και το αέριο αποβλήτων.
Προδιαγραφές
Πρότυπο |
Yu-EG150 |
Ικανότητα αέρα |
13.81-29.26m3/min |
Διαφορική πίεση απαλλαγής |
10-70KPA |
Περιστροφική ταχύτητα |
850-1400rpm |
Όγκος νερού ψύξης |
15 λ/λ |
Τύπος μηχανών |
5.5-45KW 380/400/415/440V, 3PHASES, 50/60HZ, explosionproof μηχανή τύπων |
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan Μηχανή Siemens και ABB για την επιλογή σας |
Τύπος εγκατάστασης |
Πρότυπα: κάθετος τύπος |
N.W. από τον ανεμιστήρα χωρίς μηχανή |
530kg |
Μέγεθος συσκευασίας περ. |
2.0*1.4*1.65m (length*width*height) |
Φύλλο παραμέτρου
Πρότυπο |
Λιμένας Dia (χιλ.) |
Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) διά τη διάφορη πίεση |
Ψύξη νερό |
||||||||
Ταχύτητα περιστροφή/λεπτό |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
Yu-Π.Χ. 150 |
150 (6») | 850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | 15 |
1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | |||
1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | |||
1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | |||
1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 |
Πρότυπο |
Λιμένας Dia (χιλ.) |
Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) διά τη διάφορη πίεση |
Ψύξη νερό |
||||||||
Ταχύτητα περιστροφή/λεπτό |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
Yu-Π.Χ. 150 |
150 (6») | 850 | 14.26 | 18.14 | 13.81 | 21.65 | 15 | ||||
1000 | 17.63 | 21.35 | 17.18 | 25.47 | 16.75 | 27.14 | |||||
1150 | 20.99 | 24.55 | 20.54 | 29.30 | 20.11 | 31.21 | |||||
1250 | 23.23 | 26.68 | 22.78 | 31.84 | 22.36 | 33.92 | |||||
1400 | 26.59 | 29.88 | 26.15 | 35.66 | 25.72 | 37.99 |
Κατάλογος υλικών
Αριθ. |
Όνομα μερών |
Qty. |
Υλικά |
|
Αριθ. |
Όνομα μερών |
Qty. |
Υλικά |
1 |
Κύλινδρος |
1 |
HT200 |
|
17 |
Τρύπα καρφιτσών γόμφων |
4 |
|
2 |
Endplate κίνησης |
1 |
HT200 |
|
18 |
Endplate εργαλείων |
1 |
HT200 |
3 |
Σύστημα ψύξης |
|
|
|
19 |
Thrower λιπών |
2 |
45# |
4 |
Θηλή λιπών |
4 |
χαλκός |
|
20 |
Στρογγυλό καρύδι |
2 |
45# |
5 |
Σφραγίδα αερίου |
8 |
PTFE |
|
21 |
Παρέμβυσμα ελαίου |
2 |
FPM |
6 |
Παρέμβυσμα ελαίου |
4 |
FPM |
|
22 |
O-ring |
2 |
FPM |
7 |
Στροφείο κίνησης |
1 |
QT500 |
|
23 |
Εσωτερικό εργαλείο λοξοτμήσεων |
2 |
20CrMnTi |
8 |
O-ring |
8 |
FPM |
|
24 |
Καρύδι σφιγκτηρών |
2 |
45# |
9 |
Παρέμβυσμα ελαίου |
1 |
FPM |
|
25 |
Σωστό περιλαίμιο |
2 |
45# |
10 |
Ρουλεμάν |
2 |
GCr15 |
|
26 |
Κάλυψη δεξαμενών πετρελαίου |
1 |
HT200 |
11 |
Κλειδί |
1 |
45# |
|
27 |
Ισόπεδος μετρητής πετρελαίου |
1 |
ρητίνη |
12 |
Κάλυψη στροφείων κίνησης |
1 |
45# |
|
28 |
Άνοιξη πεταλούδων |
2 |
65Mn |
13 |
Δαχτυλίδι άλματος |
2 |
65Mn |
|
29 |
Πλυντήριο στάσεων |
2 |
Q235 |
14 |
Οδηγημένο στροφείο |
|
QT500 |
|
30 |
Βούλωμα μαγνητισμού |
1 |
|
15 |
Οδηγημένη κάλυψη στροφείων |
1 |
45# |
|
31 |
Ρουλεμάν |
2 |
GCr15 |
16 |
O-ring |
2 |
FPM |
|
32 |
Μανίκι άξονων |
4 |
45# |
Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. ανεμιστήρας άξονων
2. η κενή πίεση ανακουφίζει τη βαλβίδα
. βαλβίδα αντεπιστροφής 3
4. ησυχαστήρας κολπίσκων (με το φίλτρο)
. ησυχαστήρας απαλλαγής 5
6. δημόσια βάση (με την κάλυψη ζωνών)
7. λαστιχένιο εύκαμπτο μαξιλάρι ενώσεων και κλονισμού
8. τροχαλία
9. μετρητής πίεσης
10. ζώνη
11. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
12. μηχανή
