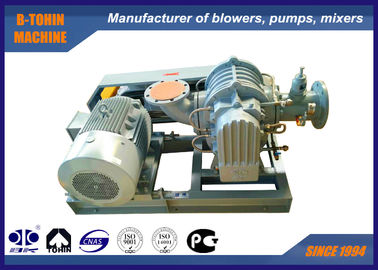

Ανεμιστήρας DN150 βιοαερίων τύπων ριζών, αντι - διαβρωτικός προσανατολισμένος προς τη ζώνη ανεμιστήρας

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	BK
Πιστοποίηση:	ISO9001/ISO14001
Αριθμό μοντέλου:	Yu-EG150

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 ομάδα
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	τυποποιημένη ξύλινη περίπτωση εξαγωγής
Χρόνος παράδοσης:	15 έως 30 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή
Δυνατότητα προσφοράς:	20 σύνολα ανά μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ικανότητα:	13.81-29.26M3/min	Διαφορική πίεση εκφόρτισης:	10-70kpa
Μέγεθος διάτρησης:	DN150(6”)	Τύπος ψύξης:	Νερό
Τύπος σύνδεσης:	Ζώνη Drive	Ζώνη και τροχαλία:	Βιοαέριο, απόβλητα αερίου, μεταφορά εκρηκτικού μέσου
Δροσίζοντας νερό:	15 λ/λ	Ταχύτητα:	850-1400 στροφές ανά λεπτό
Επισημαίνω:	ανεμιστήρας αερίου υλικών οδόστρωσης , ανεμιστήρας φυσικού αερίου

Τύπος ριζών Βιοαεροαναπνευστήρας DN150, αντιβροχθικό, ανθεκτικό σε έκρηξη

Για την YU-EG

Ένας νέος τύπος ανεμιστήρα σχεδιασμένος από την εταιρεία μας, τροχός και εσωτερική επιφάνεια με ειδική επικάλυψη, ικανή να χειρίζεται συγκεκριμένα αέρια με οξέα, αλκαλικά, διαβρωτικά, εύφλεκτα ή εκρηκτικά υλικά.

Προδιαγραφές

Σχήμα	ΥΟ-EG150
Δυνατότητα αέρα	13.81-29.26m³/min
Διαφορετική πίεση εκφόρτισης	10-80KPA
Τροποποίηση	850-1400 στροφές ανά λεπτό
Όγκος νερού ψύξης	70 l/min
Τύπος κινητήρα	11-22/30/37-45/55-75KW 380/400/415/440V, 3PHASES, 50/60HZ, κινητήρας τύπου ανθεκτικού σε έκρηξη
Μάρκα κινητήρα	Πρότυπο: κινητήρας Siemens Beide ή Wannan Η Siemens και η ABB κινητήρα για την επιλογή σας
Τύπος εγκατάστασης	Πρότυπο: κάθετος τύπος
Δ.Δ. του ανεμιστήρα χωρίς κινητήρα	530 κιλά
Μέγεθος συσκευασίας Περίπου.	1.951.051.4m (μήκοςεύροςύψος)
Χαρακτηριστικά	1. Κατάλληλο για εύφλεκτα και διαβρωτικά αέρια λόγω της ανθεκτικής έκρηξης και της αντισηπτικής του απόδοσης 2Εξοπλισμένο με πολλαπλή σφραγίδα για την αποφυγή διαρροής 3. Ψεκασμένο με ειδικό αντισηπτικό υλικό στην φιάλη και το κάλυμμα.

Δελτίο παραμέτρων

Σχήμα	Λιμάνι Ημέρα (μμ)	Δυνατότητα εισόδου (μm)³/min) και ισχύς άξονα (kW) υπό διάφορες πιέσεις									Νερό ψύξης
		Ταχύτητα στροφές	0.1kgf/cm2		0.2kgf/cm2		00,3 kgf/cm2		00,4 kgf/cm2
			1000 mmH₂Ο		2000 mmH₂Ο		3000 mmH₂Ο		4000 mmH₂Ο
			00,01Mpa		00,02Mpa		00,03Mpa		00,04Mpa
			m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	(l/min)
ΥΟ-EG150	150(6")	850	16.93	4.57	16.03	8.01	15.34	10.9	14.78	14.41	15
		1000	20.29	5.38	19.4	9.42	18.7	12.83	18.14	16.95
		1150	23.66	6.19	22.76	10.84	22.07	14.75	21.5	19.5
		1250	25.9	6.73	25	11.78	24.31	16.03	23.75	21.19
		1400	29.26	7.53	28.37	13.19	27.67	17.96	27.11	23.73

Σχήμα	Λιμάνι Ημέρα (μμ)	Δυνατότητα εισόδου (μm)³/min) και ισχύς άξονα (kW) υπό διάφορες πιέσεις									Νερό ψύξης
		Ταχύτητα στροφές	0.5kgf/cm2		00,6 kgf/cm2		00,7 kgf/cm2		00,8 kgf/cm2
			5000 mmH₂Ο		6000 mmH₂Ο		7000 mmH₂Ο		8000 mmH₂Ο
			00,05Mpa		00,06Mpa		00,07Mpa		00,08Mpa
			m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	(l/min)
ΥΟ-EG150	150(6")	850	14.26	18.14	13.81	21.65					15
		1000	17.63	21.35	17.18	25.47	16.75	27.14
		1150	20.99	24.55	20.54	29.3	20.11	31.21
		1250	23.23	26.68	22.78	31.84	22.36	33.92
		1400	26.59	29.88	26.15	35.66	25.72	37.99

Δομή του κύριου σώματος του ανεμιστήρα

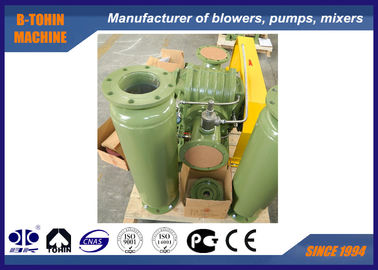

Ανεμιστήρας DN150 βιοαερίων τύπων ριζών, αντι - διαβρωτικός προσανατολισμένος προς τη ζώνη ανεμιστήρας 0

Σχέδιο συναρμολόγησης συσκευής αερισμού

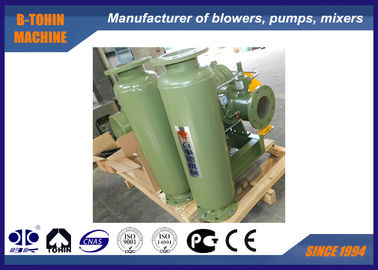

Ανεμιστήρας DN150 βιοαερίων τύπων ριζών, αντι - διαβρωτικός προσανατολισμένος προς τη ζώνη ανεμιστήρας 1

Τυπική παροχή πεδίου εφαρμογής

1. αναπνευστήρα άξονα

2. βαλβίδα ανακούφισης πίεσης κενού

3. βαλβίδα ελέγχου

4. σιγαστήρα εισόδου (με φίλτρο)

5. σιγαστήρα εκκένωσης

6. δημόσια βάση (με κάλυψη ζώνης)

7. ελαστικό ελαστικό σύνδεσμο και αντλία κρούσης

8. τροχαλία

9. μετρητή πίεσης

10. ζώνη

11. βρόγχοι και νάτλοι και άλλα μέρη σύνδεσης

12. κινητήρα

Γενικές ερωτήσεις
1Τι πληροφορίες πρέπει να σας δώσω όταν ρωτήσετε;
Α: Αεροδιαστολή
Β: Πίεση
Γ: Εφαρμογή
D: Περιβάλλον χρήσης ((Θέρμανση, ατμοσφαιρική πίεση)
Χρειάζεσαι κινητήρα;
Αλλιώς θα εκτιμήσουμε και άλλα σπέσιαλ που θα μας δώσεις.

2Ποια είναι η εγγύηση σας;
Η εγγύηση μας είναι 12 μήνες μετά την παραλαβή του αναπνευστήρα. Κατά τη διάρκεια της περιόδου εγγύησης, αντικαταστήστε τα κατεστραμμένα μέρη δωρεάν.υψηλής ποιότητας τεχνικές υπηρεσίες και τιμολογικές παραχωρήσεις ανταλλακτικών για τη διασφάλιση της συνεχούς ασφαλείας και της υψηλής ποιότητας λειτουργίας του εξοπλισμού.

3Πόσος είναι ο χρόνος ζωής του αναπνευστήρα ρίζων;
Σε κανονικό περιβάλλον χρήσης
Α- Η διάρκεια ζωής του ανεμιστήρα είναι άνω των 10 ετών.
Β- Η διάρκεια ζωής του ελκυστήρα είναι άνω των 60.000 ωρών.
Γ- Η διάρκεια ζωής του ρουλεμάν είναι άνω των 50.000 ωρών.
D- Η διάρκεια ζωής του εξοπλισμού είναι άνω των 60.000 ωρών.

4Ποιοι είναι οι όροι της συσκευασίας;
Απ: Γενικά, συσκευάζουμε τα αγαθά μας σε θήκη από πλακόξυλο χωρίς καπνισμό. Αν έχετε νομικά καταχωρηθεί δίπλωμα ευρεσιτεχνίας, μπορούμε να συσκευάσουμε τα αγαθά στα εμπορικά σας κουτιά αφού λάβουμε τις επιστολές εξουσιοδότησης.

5Πώς ελέγχει το εργοστάσιό σας την ποιότητα των προϊόντων;
Έχουμε τμήμα επιθεώρησης ποιότητας. Πριν στείλουμε το προϊόν, ελέγξουμε κάθε προϊόν. Αν υπάρχει πρόβλημα ποιότητας, θα παράγουμε ένα νέο.

6Ποιοι είναι οι όροι πληρωμής;
1. TT30% ως προκαταβολή και TT 70% μετά από επιθεώρηση πριν από την αποστολή.
2.100% αμετάκλητη L/C.
