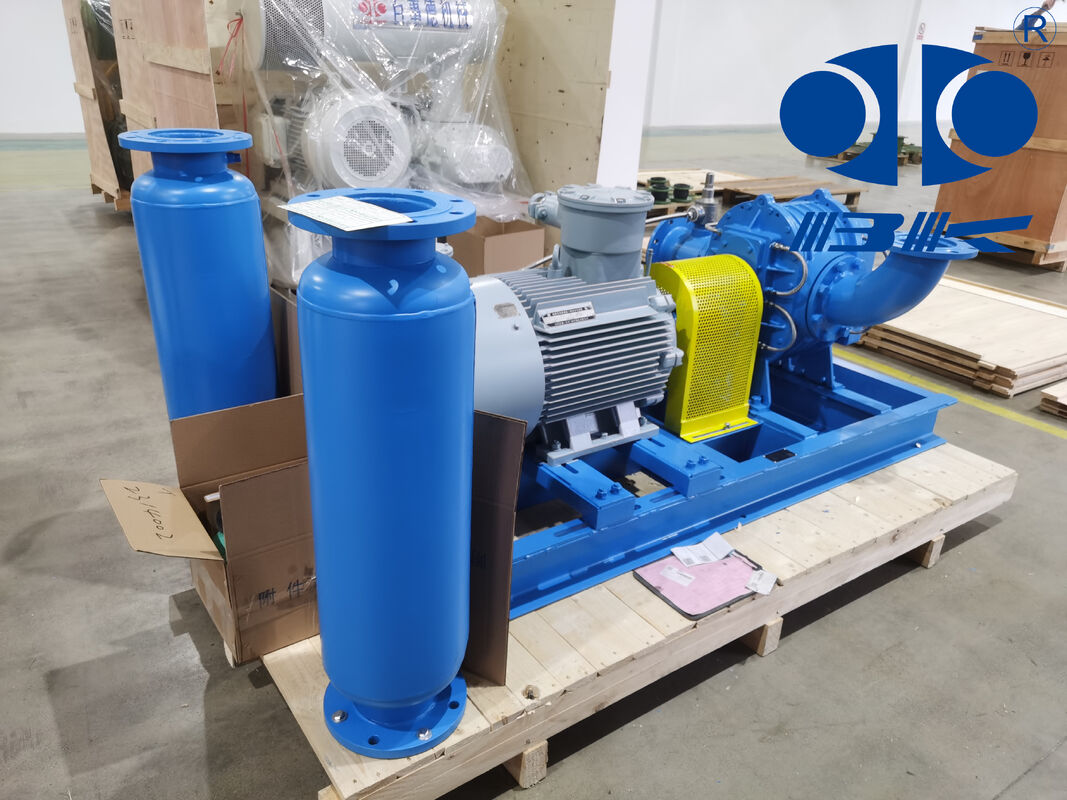

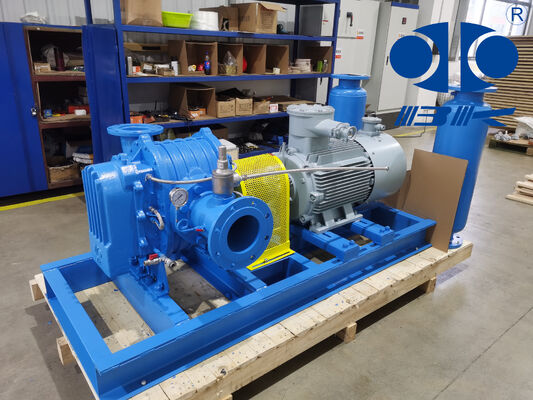

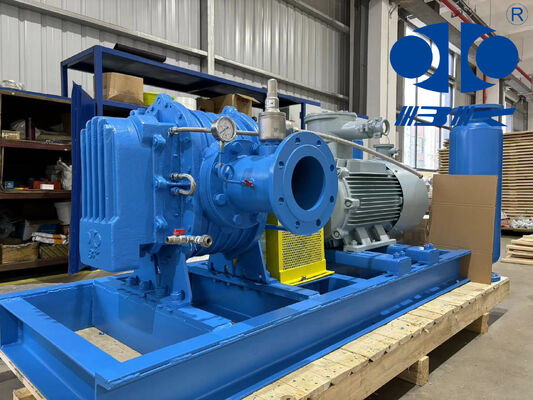

Αεροσυμπιεστής Roots βαρέως τύπου YU-EG για πνευματική μεταφορά και βιομηχανικό αερισμό

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	BK
Πιστοποίηση:	ISO9001/ISO14001
Αριθμό μοντέλου:	YU-EG40

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 Σετ
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Export Standard Ξύλινη θήκη
Χρόνος παράδοσης:	15 έως 30 εργάσιμες ημέρες, εξαρτάται από το ποσό της παραγγελίας και τις προδιαγραφές
Δυνατότητα προσφοράς:	20 σετ το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ικανότητα:	0,42-1,65 m³/min	Διαφορική πίεση εκφόρτισης:	10-70kpa
Μέγεθος διάτρησης:	DN40 (1,5")	Τύπος ψύξης:	Νερό
Τύπος σύνδεσης:	Ζώνη Drive	Ζώνη και τροχαλία:	Βιοαέριο, απόβλητα αερίου, μεταφορά εκρηκτικού μέσου
Ισχύς άξονα:	0,82-2,42KW	Ταχύτητα:	1500-2150 σ.α.λ
Νερό Ψύξης:	3L/Min	Εφαρμογές:	Βιοαέριο και απαέρια
Υλικό:	Αντιδιαβρωτική
Επισημαίνω:	φυσητήρας ριζών βαρέως τύπου , πνευματική μεταφορά φυσητήρα ριζών , βιομηχανικός φυσητήρας αερισμού βιοαερίου

Φυσητήρας Υψηλής Αντοχής YU-EG για Πνευματική Μεταφορά και Βιομηχανικό Αερισμό

Σχετικά με την YU-EG

Από την ίδρυσή της, η B-Tohin εισάγει προηγμένη τεχνολογία και εξοπλισμό και αναπτύσσει συνεχώς νέα προϊόντα. Ο φυσητήρας τύπου YU-EG είναι ένα νέο είδος προϊόντος που διαθέτει περίβλημα και ρότορες επικαλυμμένους με ειδικά αντιδιαβρωτικά υλικά. Είναι κατάλληλος για τη μεταφορά ειδικών αερίων, ειδικά για τη μεταφορά βιοαερίου.

Κύρια Χαρακτηριστικά

Ο φυσητήρας μπορεί να χρησιμοποιηθεί για τη μεταφορά όξινων, αλκαλικών, διαβρωτικών και άλλων ειδικών αερίων.
Υιοθετείται υδρόψυξη για μεγαλύτερη διάρκεια ζωής του ρουλεμάν.
Το εσωτερικό του φυσητήρα και η επιφάνεια των πτερυγίων είναι ψεκασμένα με ειδικά υλικά καλής λίπανσης και αντι-προσκόλλησης.

Κύρια Πλεονεκτήματα

Συμπαγής δομή, είσοδος και έξοδος ίδια κατασκευή, πολλαπλοί τρόποι σύνδεσης.
Ολοκληρωμένη δομή πτερυγίου και άξονα, η οποία μπορεί να αποφύγει το ελάττωμα του ξεχωριστού τύπου.
Δομή υδρόψυξης που μπορεί να βελτιώσει τις συνθήκες λειτουργίας του ρουλεμάν και να παρατείνει τη διάρκεια ζωής.
Ψεκασμός ειδικού υλικού (PTFE) με καλή αντοχή στη διάβρωση και προσκόλληση στο πτερύγιο και στα μέρη που έρχονται σε επαφή με το ρευστό.
Ο φυσητήρας μπορεί να μεταφέρει ειδικά αέρια όπως όξινα, αλκαλικά, διαβρωτικά κ.λπ.

Προδιαγραφές

Μοντέλο	YU-EG40
Χωρητικότητα αέρα	0.42-1.65m³/min
Διαφορική πίεση εκκένωσης	10-70KPA
Ταχύτητα περιστροφής	1500-2150rpm
Όγκος νερού ψύξης	3 l/min
Τύπος κινητήρα	1.5-4KW 380/400/415/440V, 3ΦΑΣΗ, 50/60HZ, κινητήρας αντιεκρηκτικού τύπου
Τύπος εγκατάστασης	Τυπικό: κάθετος τύπος
Β.Β. φυσητήρα χωρίς κινητήρα	75kg

Φύλλο παραμέτρων

Τύπος

Διάμετρος θύρας

Ταχύτητα

(rpm)

Πίεση

(kgf/cm²)

Ροή αέρα εισόδου (m³/min)

Ισχύς άξονα

Νερό ψύξης

(L/min)

YU-EG40

40(1.5")

1500-2150

0.1-0.7

0.42-1.65

0.82-2.42

Λίστα υλικών

Αεροσυμπιεστής Roots βαρέως τύπου YU-EG για πνευματική μεταφορά και βιομηχανικό αερισμό

Αρ.	Όνομα	Ποσότητα	Υλικό	Αρ.	Όνομα	Ποσότητα	Υλικό
1	Κύλινδρος	1	HT200	17	Πείρος εντοπισμού	4
2	Πλάκα άκρου κινούμενου μέρους	1	HT200	18	Πλάκα άκρου γραναζιού	1	HT200
3	Σύστημα ψύξης			19	Δίσκος λίπανσης	2	45#
4	Γράσο	4	Χαλκός	20	Στρογγυλό παξιμάδι	2	45#
5	Στεγανοποίηση αέρα	8	PTFE	21	Στεγανοποίηση λαδιού	2	FPM
6	Στεγανοποίηση λαδιού	4	FPM	22	O-ring	2	FPM
7	Κινούμενο πτερύγιο	1	QT500	23	Εσωτερικό κωνικό γρανάζι	2	20CrMnTi
8	O-ring	8	FPM	24	Παξιμάδι σύσφιξης	2	45#
9	Στεγανοποίηση λαδιού	1	FPM	25	Δεξιό κολάρο	2	45#
10	Ρουλεμάν	2	GCr15	26	Κάλυμμα λαδιού	1	HT200
11	Κλειδί	1	45#	27	Δείκτης στάθμης λαδιού	1	Ρητίνη
12	Κάλυμμα κινούμενου πτερυγίου	1	45#	28	Ελατήριο πεταλούδας	2	65Mn
13	Δακτύλιος ασφάλισης	2	65Mn	29	Ροδέλα στοπ	2	Q235
14	Κινούμενο πτερύγιο	1	QT500	30	Μαγνητικό βύσμα	1
15	Κάλυμμα κινούμενου πτερυγίου	1	45#	31	Ρουλεμάν	2	GCr15
16	O-ring	2	FPM	32	Μανίκι άξονα	4	45#

Σχέδιο συναρμολόγησης συσκευασίας φυσητήρα

Αεροσυμπιεστής Roots βαρέως τύπου YU-EG για πνευματική μεταφορά και βιομηχανικό αερισμό Φύλλο διαστάσεων περιγράμματος Μονάδα:mm Τύπος Ισχύς κινητήρα(kw) A B C D E F G H I J K L M N P R Βίδες βάσης Βάρος (KG) YU-EG40 1.5～4 760 260 100 560 264 175 183 1080 18 164 100 300 95 700 18 62 4-M12×600 75
