Τόπος καταγωγής: | Κίνα |
Μάρκα: | BK |
Πιστοποίηση: | ISO9001/ISO14001/CE |
Αριθμό μοντέλου: | Bkd-1000 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 15 έως 30 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
Δυνατότητα προσφοράς: | 50 σύνολα ανά μήνα |
Τύπος: | Ανεμιστήρας αέρα ριζών, τρεις λοβοί, δύο επιπέδων | Ικανότητα αέρα: | 3.16-8.35m3/min |
---|---|---|---|
Πίεση απαλλαγής: | 100-150KPA | Δύναμη μηχανών: | 15-30KW |
Η απαλλαγή άντεξε: | DN65 (2,5») | Τύπος σύνδεσης: | Ζώνη και τροχαλία |
Εφαρμογή:: | Μεταβίβαση αερισμού, λείανσης, πνευματικού, που εφαρμόζεται για την κατεργασία ύδατος, το καθάρισμα | Δροσίζοντας τύπος: | νερό και μέσο δοχείο ψύξης |
Υψηλό φως: | ανεμιστήρας ύφους ριζών,ζώνη που οδηγείται blowe |

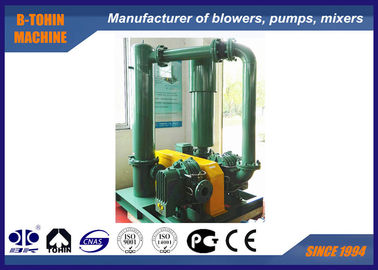

100KPA - ανεμιστήρας bkd-1000 αέρα ριζών 150KPA, δύο επιπέδων, ανεμιστήρας υψηλών ριζών
Περίπου BKD
Η σειρά BKD είναι ένας δύο σταδίων ανεμιστήρας ριζών. Αποτελείται από δύο ανεμιστήρες BKW για την επίτευξη της υψηλότερης πίεσης. Η καλή απόδοση υπόσχεται από ένα μέσο σύστημα ψύξης μεταξύ του πρώτου και το δεύτερο στάδιο, το οποίο εξασφαλίζει τυποποιημένη θερμοκρασία της ροής αέρος στον ανεμιστήρα δεύτερων σταδίων.
Προδιαγραφές
Πρότυπο |
Bkd-1000 |
Ικανότητα αέρα |
3.16-8.35m3/min |
Διαφορική πίεση απαλλαγής |
100-150KPA |
Περιστροφική ταχύτητα |
850-1600rpm |
Όγκος νερού ψύξης |
32 λ/λ |
Τύπος μηχανών |
15-30KW |
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan |
Τύπος εγκατάστασης |
Πρότυπα: κάθετος τύπος |
N.W. από τον ανεμιστήρα χωρίς μηχανή |
500kg |
Μέγεθος συσκευασίας περ. |
1.4*1.2*1.9m (length*width*height) |
Χαρακτηριστικά γνωρίσματα |
1. Η υδρόψυξη για τα ρουλεμάν και στα δύο endplates χαμηλώνει τη φέρουσα θερμοκρασία λειτουργίας. |
Φύλλο παραμέτρου
Τέχνη αριθ. | Ταχύτητα (περιστροφή/λεπτό) |
Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) | Ψύξη νερό |
||||||||
1.0kgf/cm2 | 1.2kgf/cm2 | 1.4kgf/cm2 | 1.5kgf/cm2 | ||||||||
10000mH2O | 12000mH2O | 14000mH2O | 15000mH2O | ||||||||
0.098Mpa | 0.118Mpa | 0.137Mpa | 0.147Mpa | ||||||||
Ⅰ στάδιο | Ⅱ στάδιο | μ3 /min | KW | μ3 /min | KW | μ3 /min | KW | μ3 /min | KW | Λ/λ | |
Bkd-1000 Έξοδος Dia: 65 (2,5») Αποτελεσμένος από BKW5006 + BKW5003 |
850 | 1050 | 3.52 | 10.18 | 3.35 | 11.53 | 3.21 | 12.74 | 3.16 | 13.54 | 32 |
1000 | 1200 | 4.49 | 11.80 | 4.32 | 13.37 | 4.17 | 14.76 | 4.13 | 15.68 | ||
1150 | 1350 | 5.45 | 13.42 | 5.28 | 15.20 | 5.14 | 16.78 | 5.09 | 17.83 | ||
1250 | 1450 | 6.10 | 14.50 | 5.93 | 16.42 | 5.78 | 18.13 | 5.74 | 19.26 | ||
1350 | 1550 | 6.74 | 15.58 | 6.57 | 17.64 | 6.42 | 19.47 | 6.38 | 20.69 | ||
1500 | 1700 | 7.71 | 17.20 | 7.54 | 19.48 | 7.39 | 21.50 | 7.34 | 22.83 | ||
1600 | 1800 | 8.35 | 18.28 | 8.18 | 20.70 | 8.03 | 22.84 | 7.99 | 24.26 |
Ροή αέρος και σύστημα ψύξης
Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. κύριο σώμα 1 ανεμιστήρων
. κύριο σώμα 2 ανεμιστήρων 2
. η πίεση 3 ανακουφίζει τη βαλβίδα
. βαλβίδα αντεπιστροφής 4
. ησυχαστήρας κολπίσκων 5 (με το φίλτρο αέρα)
. ησυχαστήρας εξόδου 6
. δημόσια βάση 7 (με την κάλυψη ζωνών)
. λαστιχένιο εύκαμπτο μαξιλάρι ενώσεων 8 και κλονισμού
. τροχαλία 9
. μετρητής πίεσης 10
. ζώνη 11
12. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
. μηχανή 13
. μέσο δοχείο ψύξης 14
