Επαγγελματικός κατασκευαστής των διάφορων ειδών ανεμιστήρων
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | BK |
| Πιστοποίηση: | ISO9001/ISO14001/CE |
| Αριθμό μοντέλου: | Bkd-5000 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
| Χρόνος παράδοσης: | 15 έως 30 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
| Δυνατότητα προσφοράς: | 50 σύνολα ανά μήνα |
| Τύπος: | Ανεμιστήρας αέρα ριζών, τρεις λοβοί, δύο επιπέδων | Ικανότητα αέρα: | 29.44-61.25m3/min |
|---|---|---|---|
| Πίεση απαλλαγής: | 100-150KPA | Δύναμη μηχανών: | 90-185W |
| Η απαλλαγή άντεξε: | DN200 (8») | Τύπος σύνδεσης: | Ζώνη και τροχαλία |
| Εφαρμογή:: | Μεταβίβαση αερισμού, λείανσης, πνευματικού, που εφαρμόζεται για την κατεργασία ύδατος, το καθάρισμα | Δροσίζοντας τύπος: | νερό και μέσο δοχείο ψύξης |
| Υψηλό φως: | ζώνη που οδηγείται blowe,ανεμιστήρας κατεργασίας ύδατος |
||

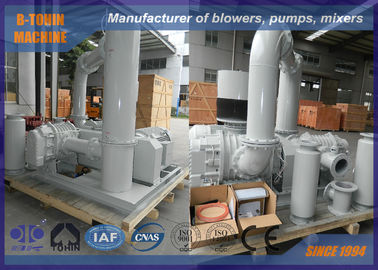

Ανεμιστήρας αέρα υψηλών ριζών, δύο επιπέδων, DN200, ανεμιστήρας λοβών ριζών
Περίπου BKD
Η σειρά BKD είναι ένας δύο σταδίων ανεμιστήρας ριζών. Αποτελείται από δύο ανεμιστήρες BKW για την επίτευξη της υψηλότερης πίεσης. Η καλή απόδοση υπόσχεται από ένα μέσο σύστημα ψύξης που εγκαθίσταται μεταξύ του πρώτου και του δεύτερου σταδίου, οι οποίοι κρατούν την τυποποιημένη θερμοκρασία της ροής αέρος στον ανεμιστήρα δεύτερων σταδίων.
Προδιαγραφές
|
Πρότυπο |
Bkd-5000 |
|
Ικανότητα αέρα |
29.44-61.25m3/min |
|
Διαφορική πίεση απαλλαγής |
100-150KPA |
|
Περιστροφική ταχύτητα |
850-1400rpm |
|
Όγκος νερού ψύξης |
90 λ/λ |
|
Τύπος μηχανών |
90-185KW |
|
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan |
|
Τύπος εγκατάστασης |
Πρότυπα: κάθετος τύπος |
|
N.W. από τον ανεμιστήρα χωρίς μηχανή |
1900kg |
|
Μέγεθος συσκευασίας περ. |
2.5*2.4*3.2m (length*width*height) |
|
Χαρακτηριστικά γνωρίσματα |
1. Η υδρόψυξη για τα ρουλεμάν και στα δύο endplates χαμηλώνει τη φέρουσα θερμοκρασία λειτουργίας. |
Φύλλο παραμέτρου
| Τέχνη αριθ. | Ταχύτητα (περιστροφή/λεπτό) |
Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) | Ψύξη νερό |
||||||||
| 1.0kgf/cm2 | 1.2kgf/cm2 | 1.4kgf/cm2 | 1.5kgf/cm2 | ||||||||
| 10000mH2O | 12000mH2O | 14000mH2O | 15000mH2O | ||||||||
| 0.098Mpa | 0.118Mpa | 0.137Mpa | 0.147Mpa | ||||||||
| Ⅰ στάδιο | Ⅱ στάδιο | μ3 /min | KW | μ3 /min | KW | μ3 /min | KW | μ3 /min | KW | Λ/λ | |
| Bkd-5000 Έξοδος Dia: 200 (8») Αποτελεσμένος από BKW8024 + BKW8016 |
850 | 850 | 32.23 | 77.31 | 30.76 | 87.89 | 30.07 | 93.06 | 29.44 | 94.45 | 90 |
| 1000 | 1000 | 40.15 | 90.96 | 38.67 | 103.40 | 37.98 | 109.49 | 37.35 | 111.11 | ||
| 1150 | 1150 | 48.06 | 104.60 | 46.58 | 118.91 | 45.90 | 125.91 | 45.26 | 127.78 | ||
| 1250 | 1250 | 53.34 | 113.69 | 51.86 | 129.25 | 51.17 | 136.86 | 50.54 | 138.89 | ||
| 1400 | 1400 | 61.25 | 127.34 | 59.77 | 144.75 | 59.09 | 153.28 | 58.45 | 155.56 | ||
Ροή αέρος και σύστημα ψύξης
Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. ο ανεμιστήρας πρώτων φάσεων
2. ο ανεμιστήρας δεύτερων σταδίων
. η πίεση 3 ανακουφίζει τη βαλβίδα
. βαλβίδα αντεπιστροφής 4
. ησυχαστήρας κολπίσκων 5 (με το φίλτρο αέρα)
. ησυχαστήρας εξόδου 6
. δημόσια βάση 7 (με την κάλυψη ζωνών)
. λαστιχένιο εύκαμπτο μαξιλάρι ενώσεων 8 και κλονισμού
. τροχαλία 9
. μετρητής πίεσης 10
. ζώνη 11
12. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
. μηχανή 13
. μέσο δοχείο ψύξης 14
