Τόπος καταγωγής: | Κίνα |
Μάρκα: | BK |
Πιστοποίηση: | ISO9001/ISO14001/CE |
Αριθμό μοντέλου: | BKW8024 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Διαπραγματεύσιμα |
Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 50 σύνολα ανά μήνα |
Name: | Roots Rotary Lobe Blower | Type: | Positive Displacement Roots Type, three lobes |
---|---|---|---|
Air capacity: | 31.89-50.67m³/min | Discharge differential pressure: | 60-80KPA |
Motor power: | 22-90KW | Discharge bore: | DN200(8”) |
Driven type: | motor driven, connected by belt and pulley | Installation type: | horizontal, vertical available also |
Επισημαίνω: | περιστροφικός θετικός ανεμιστήρας,περιστροφικός ανεμιστήρας λοβών |
Χυτοσίδηρο ψύξη νερού επεξεργασία λυμάτων περιστροφική φουσκωτή με μεγάλη χωρητικότητα 3600 m3/ώρα
Ο αναπνευστήρας ρίζων είναι ένα είδος χωρητικού αναπνευστήρα του οποίου η χωρητικότητα του αέρα και η περιστροφή έχουν σχηματίσει μια αναλογία.Για κάθε περιστροφή του τύπου με τρεις λοβούς, απαιτείται τριπλάσια ανάσα αέρα και εκκένωση των δύο λοβών.Σε σύγκριση με τον τύπο των δύο λοβών, οι τρεις λοβές έχουν τα χαρακτηριστικά χαμηλού παλμού του αέρα και πιο σταθερή λειτουργία.
Έχει δύο λοβούς στους δύο παράλληλους λοβούς.Η ομοιόμορφη ταχύτητα περιστροφής των λοβών σε αντίθετες κατευθύνσεις κάνει την ορισμένη ποσότητα αέρα που περιβάλλεται από το περίβλημα και οι λοβοί μεταφέρονται από την πλευρά της αναρρόφησης στην πλευρά της εκφόρτωσης..
Προδιαγραφές
Σχήμα |
BKW8024S |
Δυνατότητα αέρα |
310,89-50,67 μέτρα3/min |
Διαφορετική πίεση εκφόρτισης |
60-80KPA |
Τροποποίηση |
800-1100 στροφές ανά λεπτό |
Όγκος νερού ψύξης |
15 l/min |
Τύπος κινητήρα |
22-90KW |
Μάρκα κινητήρα |
Πρότυπο: κινητήρας Siemens Beide ή Wannan |
Τύπος εγκατάστασης |
Πρότυπο: οριζόντιος τύπος. |
Δ.Δ. του ανεμιστήρα χωρίς κινητήρα |
800 κιλά |
Μέγεθος συσκευασίας Περίπου. |
2.28*1.51*2.45m (L*W*H) |
Χαρακτηριστικά
1Βελτιωμένες καμπύλες rotor για εξοικονόμηση ενέργειας 15 έως 25%
2Ο αναπνευστήρας ριζών BKW έχει καλή απόδοση σφράγισης χρησιμοποιώντας φθοριούχο καουτσούκ.
3Η ακρίβεια των γρανάζων είναι της πέμπτης τάξης και τα κύρια μέρη είναι CNC επεξεργασμένα για να διασφαλιστεί η ομαλή λειτουργία.
4.Λίγη δόνηση λόγω της ακριβούς δυναμικής ισορροπίας.
5Ο μεταφερόμενος αέρας είναι καθαρός και απαλλαγμένος από λάδι ή σκόνη.
Δελτίο παραμέτρων
Σχήμα | Ταχύτητα | Δυνατότητα εισόδου (m3/min) και ισχύς άξονα (KW) | Ψύξη | |||||
00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | Νερό | |||||
6000 mmH2O | 7000 mmH2O | 8000 mmH2O | ||||||
00,06Mpa | 00,07Mpa | 00,08Mpa | ||||||
στροφές | m3/min | KW | m3/min | KW | m3/min | KW | Ε/min | |
BKW8024S | 800 | 33.69 | 46.25 | 32.76 | 51.61 | 31.89 | 56.97 | 15 |
Λιμάνι Δία: 200 ((8) ") | 850 | 36.52 | 49.14 | 35.59 | 54.84 | 34.72 | 60.53 | |
900 | 39.35 | 52.03 | 38.42 | 58.06 | 37.56 | 64.09 | ||
1000 | 45.01 | 57.82 | 44.08 | 64.51 | 43.22 | 71.21 | ||
1100 | 50.67 | 63.6 | 49.74 | 70.96 | 48.88 | 78.33 |
Δομή του κύριου σώματος του ανεμιστήρα
Κατεύθυνση ροής του νερού ψύξης
Σχέδιο συναρμολόγησης συσκευής αερισμού

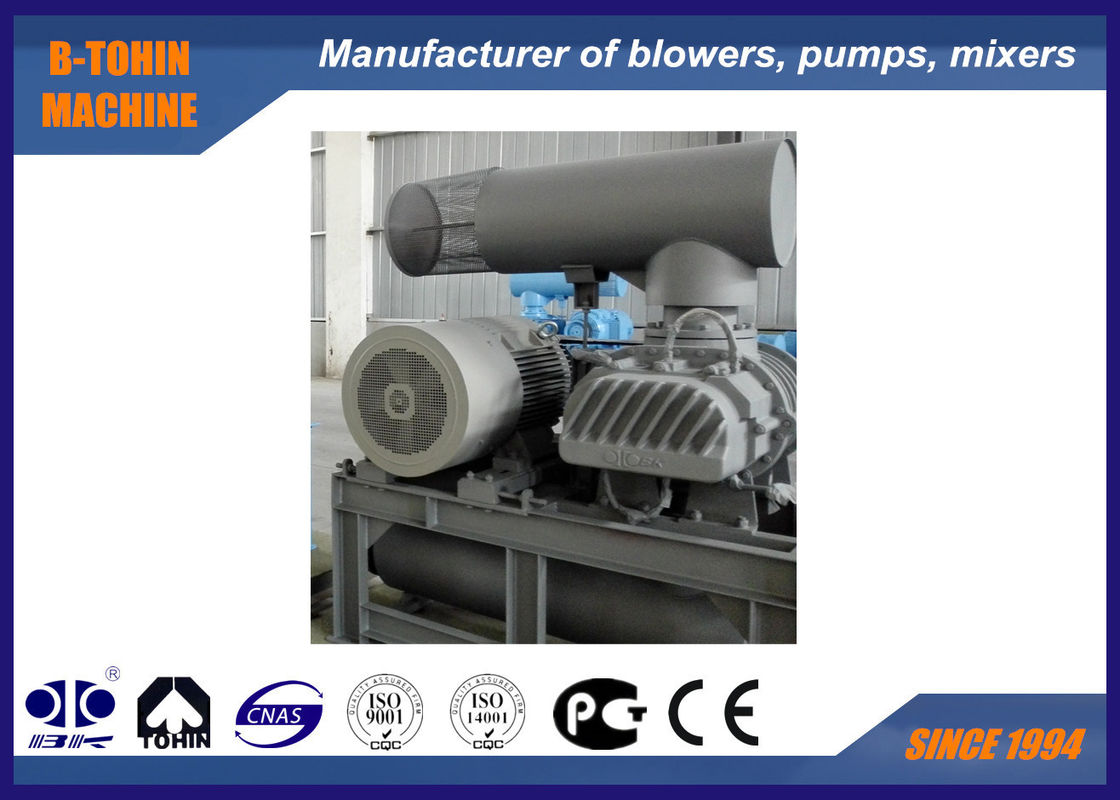

Τυπική παροχή πεδίου εφαρμογής
1. αναπνευστήρα άξονα
2. σιγαστήρας εισόδου (με φίλτρο αέρα)
3. σιγαστήρα εξαγωγής
4. βαλβίδα ανακούφισης
5. βαλβίδα ελέγχου
6. ευέλικτες αρθρώσεις
7. μετρητής πίεσης
8. τροχαία ανεμιστήρα και τροχαία μηχανής
9Ζώνη σε V
10. κάλυψη ζώνης
11. δημόσια βάση
12. κινητήρα
