Τόπος καταγωγής: | Κίνα |
Μάρκα: | BK |
Πιστοποίηση: | ISO9001/ISO14001/CE |
Αριθμό μοντέλου: | BKW5006 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
Όνομα: | Περιστροφικός ανεμιστήρας λοβών ριζών | Τύπος: | Θετικός τύπος ριζών μετατοπίσεων, τρεις λοβοί |
---|---|---|---|
Ικανότητα αέρα: | 3.08-11.05m3/min | Διαφορική πίεση απαλλαγής: | 60-100KPA |
Δύναμη μηχανών: | 11-30W | Η απαλλαγή άντεξε: | DN100 (4») |
Οδηγημένος τύπος: | μηχανή που οδηγείται, συνδεμένος από τη ζώνη και την τροχαλία | Τύπος εγκατάστασης: | Κάθετος, οριζόντιος διαθέσιμος επίσης |
Υψηλό φως: | υψηλός ανεμιστήρας,περιστροφικός θετικός ανεμιστήρας |

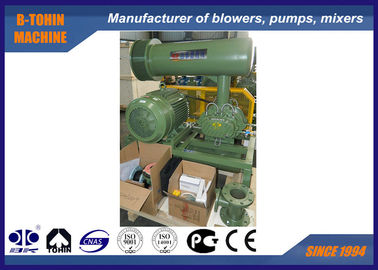

DN100 περιστροφικός ανεμιστήρας λοβών ριζών, πίεση 100KPA, ανεμιστήρας maxiumum ριζών αερισμού
Στη βάση της εισαχθείσας τεχνολογίας από Αμερικανό, αναπτύξαμε τους ανεμιστήρες ριζών σειράς BKW με τους τρι-λοβούς και τη δομή υδρόψυξης. Η μονάδα ανεμιστήρων έχει μια συμπαγή κατασκευή συμπεριλαμβανομένων των ησυχαστήρων ανεμιστήρων, μηχανών, κολπίσκων και απαλλαγής, του φίλτρου, των εύκαμπτων ενώσεων, relesf της βαλβίδας, της βαλβίδας αντεπιστροφής, και του μετρητή πίεσης, και μπορεί επίσης να εξοπλιστεί με τις συσκευές ακουστικών περιφράξεων και ελέγχου.
Προδιαγραφές
Πρότυπο |
BKW5006 |
Ικανότητα αέρα |
3.08-11.05m3/min |
Διαφορική πίεση απαλλαγής |
60-100KPA |
Περιστροφική ταχύτητα |
850-2000rpm |
Όγκος νερού ψύξης |
6 λ/λ |
Τύπος μηχανών |
11-30KW |
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan |
Τύπος εγκατάστασης |
Πρότυπα: οριζόντιος τύπος. |
N.W. του ανεμιστήρα χωρίς μηχανή |
214kg |
Μέγεθος συσκευασίας περ. |
Περίπτωση συσκευασίας για τον ανεμιστήρα: 1.4*1*0.75m (L*W*H) Περίπτωση συσκευασίας για τα εξαρτήματα ανεμιστήρων: 1.22*0.66*0.51m (L*W*H) |
Εφαρμογές
1. κατεργασία ύδατος αποβλήτων αερισμού
2. λείανση στην επεξεργασία λυμάτων
3. πνευματική μεταβίβαση στις τσιμεντοβιομηχανίες
4. αφαίρεση σκόνης στις εγκαταστάσεις παραγωγής ενέργειας
Φύλλο παραμέτρου
Πρότυπο | Ταχύτητα | Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) | Ψύξη Νερό |
|||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
περιστροφή/λεπτό | μ3 /min | KW | μ3 /min | KW | μ3 /min | KW | μ3 /min | KW | μ3 /min | KW | Λ/λ | |
BKW5006 Λιμένας Dia: DN100 (4») |
850 | 3.28 | 6.44 | 3.08 | 7.27 | 6 | ||||||
1000 | 4.29 | 7.58 | 4.09 | 8.55 | 3.91 | 9.69 | 3.73 | 10.83 | ||||
1150 | 5.31 | 8.72 | 5.10 | 9.83 | 4.93 | 11.15 | 4.74 | 12.46 | ||||
1250 | 5.98 | 9.47 | 5.78 | 10.69 | 5.60 | 12.12 | 5.42 | 13.54 | ||||
1350 | 6.66 | 10.23 | 6.45 | 11.55 | 6.28 | 13.09 | 6.10 | 14.63 | 5.94 | 16.17 | ||
1500 | 7.67 | 11.37 | 7.47 | 12.83 | 7.29 | 14.54 | 7.11 | 16.25 | 6.95 | 17.96 | ||
1600 | 8.35 | 12.13 | 8.14 | 13.68 | 7.97 | 15.51 | 7.79 | 17.33 | 7.63 | 19.16 | ||
1750 | 9.36 | 13.26 | 9.16 | 14.97 | 8.98 | 16.96 | 8.80 | 18.96 | 8.64 | 20.96 | ||
1850 | 10.04 | 14.02 | 9.83 | 15.82 | 9.66 | 17.93 | 9.48 | 20.04 | 9.32 | 22.15 | ||
2000 | 11.05 | 15.16 | 10.85 | 17.10 | 10.67 | 19.39 | 10.49 | 21.67 | 10.33 | 23.95 |
Δομή του κύριου σώματος ανεμιστήρων
Κατεύθυνση ροής του δροσίζοντας νερού
Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. ανεμιστήρας άξονων
2. ησυχαστήρας κολπίσκων (με το φίλτρο αέρα)
3. ησυχαστήρας εξόδου
4. ανακουφίστε τη βαλβίδα
. βαλβίδα αντεπιστροφής 5
6. εύκαμπτη ένωση
7. μετρητής πίεσης
8. τροχαλία ανεμιστήρων και τροχαλία μηχανών
9. Β-ζώνη
10. κάλυψη ζωνών
. δημόσια βάση 11
12. μηχανή
