Επαγγελματικός κατασκευαστής των διάφορων ειδών ανεμιστήρων
 |
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | BK |
| Πιστοποίηση: | ISO9001/ISO14001/CE |
| Αριθμό μοντέλου: | BKW8024 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Τυποποιημένη ξύλινη περίπτωση εξαγωγής |
| Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 50 σύνολα το μήνα |
| Όνομα: | Περιστροφικός ανεμιστήρας λοβών ριζών | Τύπος: | Θετικός τύπος ριζών μετατοπίσεων, τρεις λοβοί |
|---|---|---|---|
| Ικανότητα αέρα: | 22.74-66.05m3/min | Διαφορική πίεση απαλλαγής: | 60-80KPA |
| Δύναμη μηχανών: | 45-132W | Η απαλλαγή άντεξε: | DN250 (10») |
| Οδηγημένος τύπος: | μηχανή που οδηγείται, συνδεμένος από τη ζώνη και την τροχαλία | Τύπος εγκατάστασης: | οριζόντιος, κατακόρυφος διαθέσιμη επίσης |
| Υψηλό φως: | 3600m3 / περιστροφικός ανεμιστήρας ριζών ώρας,Περιστροφικός ανεμιστήρας ριζών,περιστροφικός ανεμιστήρας τύπων ριζών |
||

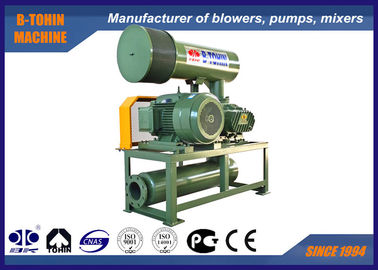

Περιστροφικός ανεμιστήρας λοβών ριζών χυτοσιδήρου, ανεμιστήρας λοβών ριζών ικανότητας 3600m3/hour
Ο ανεμιστήρας ριζών είναι ένα είδος ογκομετρικού ανεμιστήρα η ο οποίος ικανότητα και η επανάσταση αέρα έχει διαμορφώσει μια αναλογία. Κάθε περιστροφή του ανεμιστήρα τύπων τρεις-λοβών χρειάζεται τρεις φορές της απαλλαγής αέρα suction& των δύο-λοβών. Έναντι του ανεμιστήρα τύπων δύο-λοβών, ο ανεμιστήρας τριών ριζών λοβών έχει τα χαρακτηριστικά του χαμηλού παλμού αέρα και της σταθερότερης λειτουργίας.
Έχει δύο λοβούς στα δύο παράλληλα ρουλεμάν. Υπάρχουν μικρά μικροσκοπικά διαστήματα μεταξύ των λοβών, του ελλειπτικού περιβλήματος καθώς επίσης και κάθε λοβού. ομοιόμορφη περιστροφή ταχύτητας των λοβών στις αντίθετες κατευθύνσεις καθιστά τον ορισμένο αέρα ποσότητας από το περίβλημα και τους λοβούς που μεταφέρονται να διαμορφώσουν την πλευρά αναρρόφησης στην πλευρά απαλλαγής.
Προδιαγραφές
|
Πρότυπο |
BKW8024 |
|
Ικανότητα αέρα |
22.74-66.05m3/min |
|
Διαφορική πίεση απαλλαγής |
60-80KPA |
|
Περιστροφική ταχύτητα |
700-1500rpm |
|
Όγκος νερού ψύξης |
20 λ/λ |
|
Τύπος μηχανών |
45-132KW |
|
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan |
|
Τύπος εγκατάστασης |
Πρότυπα: οριζόντιος τύπος. |
|
N.W. του ανεμιστήρα χωρίς μηχανή |
1160kg |
|
Μέγεθος συσκευασίας περ. |
2.28*1.51*2.45m (L*W*H) |
Χαρακτηριστικά γνωρίσματα
1. Καμπύλες στροφέων που βελτιώνονται για την ενέργεια - αποταμίευση 15 σε 25%
2.BKW ο ανεμιστήρας ριζών έχει την καλή εκτέλεση σφράγισης με τη χρησιμοποίηση του λαστιχένιου σφραγίζοντας υλικού fluoro.
3. Η ακρίβεια εργαλείων είναι η πέμπτη κατηγορία, και τα κύρια μέρη είναι NC που επεξεργάζεται στη μηχανή για την εξασφάλιση ομαλής λειτουργίας.
4.Low δόνηση λόγω της ακριβούς δυναμικής ισορροπίας.
μεταφερμένος ο 5.The αέρας είναι καθαρός και χωρίς πετρέλαιο ή σκόνη.
Φύλλο παραμέτρου
| Πρότυπο | Ταχύτητα | Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) | Ψύξη Νερό |
|||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | ||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||
| περιστροφή/λεπτό | m3/min | KW | m3/min | KW | m3/min | KW | Λ/λ | |
|
BKW8024 |
700 | 23.85 | 39.10 | 22.74 | 47.51 | 20 | ||
| 850 | 31.76 | 47.48 | 30.65 | 55.06 | ||||
| 1000 | 39.67 | 55.86 | 38.56 | 64.78 | 37.67 | 73.70 | ||
| 1150 | 47.59 | 64.24 | 46.48 | 74.50 | 45.58 | 84.76 | ||
| 1250 | 52.86 | 69.82 | 51.75 | 80.98 | 50.86 | 92.13 | ||
| 1400 | 60.77 | 78.20 | 59.67 | 90.69 | 58.77 | 103.19 | ||
| 1500 | 66.05 | 83.78 | 64.94 | 97.17 | 64.05 | 110.56 | ||
Δομή του κύριου σώματος ανεμιστήρων
Κατεύθυνση ροής του δροσίζοντας νερού

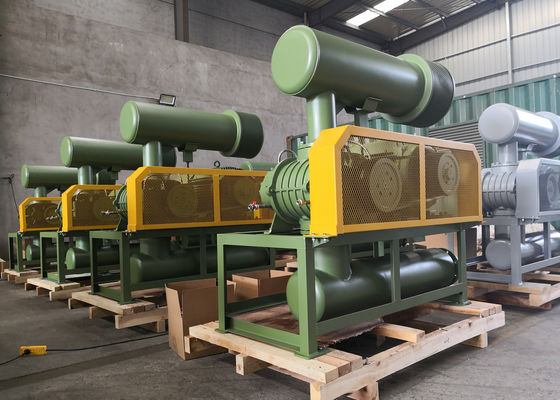

Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. ανεμιστήρας άξονων
. ησυχαστήρας κολπίσκων 2 (με το φίλτρο αέρα)
. ησυχαστήρας εξόδου 3
4. ανακουφίστε τη βαλβίδα
Είναι μια συσκευή ασφάλειας στο σύστημα. Όταν το σύστημα λειτουργεί ανώμαλα και η αντίσταση είναι υψηλότερη από την εκτιμημένη αξία, η ανακουφιστική βαλβίδα πίεσης ανοίγει για να απαλλάξει τον αέρα από την ανακουφιστική βαλβίδα πίεσης για να αποτρέψει τον ανεμιστήρα και τη μηχανή από την ύπαρξη υπερφόρτωση.
. βαλβίδα αντεπιστροφής 5
Χρησιμοποιείται για να αποτρέψει back-flow υψηλός αέρας στο σύστημα κατά τη διάρκεια του κλεισίματος. Back-flow μπορεί να προκαλέσει την επαναφορά ανεμιστήρων και να προκαλέσει έπειτα τις δυσλειτουργίες ανεμιστήρων. Το σώμα βαλβίδων αποτελείται από το χυτοσίδηρο.
6. εύκαμπτη ένωση
. διαμέτρημα πίεσης 7
. τροχαλία ανεμιστήρων 8 και τροχαλία μηχανών
9. Β-ζώνη
. κάλυψη ζωνών 10
. δημόσια βάση 11
. μηχανή 12
