Τόπος καταγωγής: | Κίνα |
Μάρκα: | BK |
Πιστοποίηση: | ISO9001/ISO14001/CE |
Αριθμό μοντέλου: | BK8016 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
Ονομασία: | Τρεις λοβικές ρίζες αναπνευστήρα | Ικανότητα αέρα: | 150,37-48,99 m3/min |
---|---|---|---|
Μέγιστη πίεση εκκένωσης: | 60Kpa | Δύναμη κινητήρα: | 11-90KW |
Η απαλλαγή άντεξε: | DN200 (8 ¢) | Εφαρμογή:: | Αερισμός, αντιπλύση, ατμοσφαιρική μεταφορά, εφαρμοζόμενη για επεξεργασία νερού, εργοστάσιο τσιμέντου |
Κύρια υλικά: | Χυτοσίδηρο | Προέλευση της τεχνολογίας: | ΗΠΑ |
Φέρον εμπορικό σήμα: | NSK, SKF για την επιλογή του πελάτη | Επικεφαλής του αναπνευστή: | 700-1500 |
Τετάρτη: | 380V/400V/415V/440V/Επιπροσαρμοσμένο | Συχνότητα: | 50Hz/60Hz |
Εφαρμογή: | Κατεργασία ύδατος αποβλήτων | Τύπος εγκατάστασης:: | Οριζόντιος ή κάθετος |
Υψηλό φως: | 3 ανεμιστήρας ριζών λοβών,ανεμιστήρας πνευματικής μεταβίβασης |

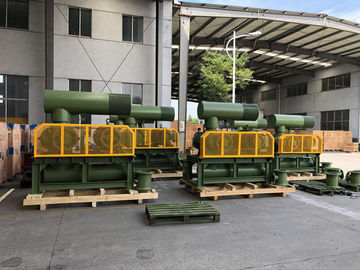

Επικαιροποιημένο αναπνευστήρα ρίζων τριών λοβών, πίεση 10-50KPA, ταχύτητα περιστροφής 700-1500rpm
Ο αναπνευστήρας ριζών χρησιμοποιείται ευρέως στην ηλεκτρική ενέργεια, το πετρέλαιο, τη βιομηχανία χάλυβα, τη μυρωδιά, τα τρόφιμα, την παραγωγή οξυγόνου, την πλέξιμο,
Υαλεοκαλλιέργεια, επεξεργασία λυμάτων, πνευματική μεταφορά, κλπ.
Προδιαγραφές:
Σχήμα |
BK8016 |
Δυνατότητα αέρα |
15.37-48.99m3/min |
Διαφορετική πίεση εκφόρτισης |
10-60KPA |
Τροποποίηση |
700-1500 στροφές ανά λεπτό |
Τύπος κινητήρα |
11 kW-90 kW 380/400/415/440V, 3PHASES, 50/60HZ, κινητήρας συχνότητας επίσης διαθέσιμος |
Μάρκα κινητήρα |
Πρότυπο: κινητήρας Siemens Beide ή Wannan Η Siemens και η ABB κινητήρα για την επιλογή σας |
Τύπος εγκατάστασης |
Πρότυπο: οριζόντιος τύπος Δικαιούμενος κάθετος τύπος για επιλογή σας |
Χρώμα | Προσαρμοσμένο, πρότυπο RAL6011 |
Δ.Δ. του ανεμιστήρα χωρίς κινητήρα |
800 κιλά |
Μέγεθος συσκευασίας Περίπου. |
2.1*1,5*2,35 (μήκος*εύρος*ύψος) |
Χαρακτηριστικά:
1. Ελικοειδής τύπου ρολόι για ομαλή λειτουργία
2Η συμπαγή, ευέλικτη εγκατάσταση δίνει στους χρήστες περισσότερες επιλογές.
3. Υιοθετήστε ολοκληρωμένη δομή τροχιάς, πιο σταθερή στη λειτουργία.
4- υιοθετήστε εισαγόμενες σφραγίδες πετρελαίου από φθοριούχο ελαστικό, το οποίο έχει καλή αντοχή στην φθορά και στην υψηλή θερμοκρασία.
5Μικρές δονήσεις και οικονομική κατανάλωση ενέργειας.
Δελτίο παραμέτρων
Σχήμα | Λιμάνι Ντία (MM) |
Ταχύτητα | Δυνατότητα εισόδου (m3/min) και ισχύς άξονα (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | |||||||
1000 mmH2Ο | 2000 mmH2Ο | 3000 mmH2Ο | 4000 mmH2Ο | |||||||
00,01Mpa | 00,02Mpa | 00,03Mpa | 00,04Mpa | |||||||
στροφές | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK8016 | 200(8") | 700 | 20.85 | 8.26 | 19.27 | 12.32 | 18.08 | 16.13 | 17.06 | 18.28 |
850 | 26.13 | 10.03 | 24.55 | 14.96 | 23.35 | 19.58 | 22.33 | 22.19 | ||
1000 | 31.40 | 11.81 | 29.82 | 17.60 | 28.63 | 23.04 | 27.61 | 26.11 | ||
1150 | 36.68 | 13.58 | 35.10 | 20.24 | 33.90 | 26.50 | 32.88 | 30.03 | ||
1250 | 40.20 | 14.76 | 38.61 | 22.00 | 37.42 | 28.80 | 36.40 | 32.64 | ||
1400 | 45.47 | 16.53 | 43.89 | 24.63 | 42.69 | 32.26 | 41.67 | 36.55 | ||
1500 | 48.99 | 17.71 | 47.41 | 26.39 | 46.21 | 34.56 | 45.19 | 39.16 |
Σχήμα | Λιμάνι Ντία (MM) |
Ταχύτητα | Δυνατότητα εισόδου (m3/min) και ισχύς άξονα (KW) | |||||||
0.5kgf/cm2 | 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | |||||||
5000 mmH2Ο | 6000 mmH2Ο | 7000 mmH2Ο | 8000 mmH2Ο | |||||||
00,05Mpa | 00,06Mpa | 00,07Mpa | 00,08Mpa | |||||||
στροφές | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK8016 | 200(8") | 700 | 16.18 | 22.44 | 15.37 | 26.60 | ||||
850 | 21.45 | 27.25 | 20.64 | 32.31 | ||||||
1000 | 26.73 | 32.06 | 25.92 | 38.01 | 25.18 | 43.96 | 24.51 | 49.90 | ||
1150 | 32.00 | 36.87 | 31.19 | 43.71 | 30.45 | 50.55 | 29.79 | 57.39 | ||
1250 | 35.52 | 40.07 | 34.71 | 47.51 | 33.97 | 54.94 | 33.30 | 62.38 | ||
1400 | 40.79 | 44.88 | 39.98 | 53.21 | 39.25 | 61.54 | 38.58 | 69.87 | ||
1500 | 44.31 | 48.09 | 43.50 | 57.01 | 42.76 | 65.93 | 42.09 | 74.86 |
Δομή του κύριου σώματος του ανεμιστήρα
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
1 |
Πηδιές |
2 |
|
9 |
Αριστερό κάλυμμα |
1 |
|
17 |
Υδραυλική αποθήκη |
1 |
2 |
Εξαγωνική βίδα |
4 |
|
10 |
Στρογγυλή καρφίτσα |
4 |
|
18 |
Μηχανήματα |
2 |
3 |
Αδιάβροχη σφραγίδα |
1 |
|
11 |
Διαμονή |
1 |
|
19 |
Κλειδί |
2 |
4 |
Δρόμος τροχού |
1 |
|
12 |
Σφραγίδα πετρελαίου |
4 |
|
20 |
Αξιακό μανίκι |
2 |
5 |
Κουβάρισμα άκρου κίνησης |
2 |
|
13 |
Κάλυψη δεξιάς πλευράς |
1 |
|
21 |
Λεκάνιο τερματικού κιβωτίου |
2 |
6 |
Με κινητήρα τροχιά |
2 |
|
14 |
Σφραγίδα |
16 |
|
22 |
Πλάκα ρουλεμάν |
2 |
7 |
Κάλυψη από σκόνη |
1 |
|
15 |
Αναπνεύστε |
1 |
|
23 |
Ρυθμίσιμο πάτωμα |
Πολλά |
8 |
Λιπαρή θηλή |
2 |
|
16 |
Σιδερένιο μπουλόνι |
8 |
|
24 |
Μαγνητικό καρφί |
1 |
Σχέδιο συναρμολόγησης συσκευής αερισμού
Τυπική παροχή πεδίου εφαρμογής
1. αναπνευστήρας γυμνού άξονα
2. βαλβίδα ανακούφισης
3. βαλβίδα ελέγχου πλάκας τύπου λάσπης
4. σιγαστήρας εισόδου (με φίλτρο αέρα)
5. σιγαστήρα εκκένωσης
6- Φούσκωμα και βάση κινητήρα (με κάλυψη ζώνης)
7. ελαστικό ελαστικό σύνδεσμο και αναισθητικό
8. τροχαλία κινητήρα
9. μέτρο πίεσης
10Ζώνη σε V
11. βρόγχοι και νάτλοι και άλλα μέρη σύνδεσης
12. ηλεκτρικός κινητήρας
