Επαγγελματικός κατασκευαστής των διάφορων ειδών ανεμιστήρων
 |
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | BK |
| Πιστοποίηση: | ISO9001/ISO14001 |
| Αριθμό μοντέλου: | BK8016S |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Τυποποιημένη ξύλινη περίπτωση εξαγωγής |
| Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 100 σύνολα το μήνα |
| Ονομασία: | Τρεις λοβικές ρίζες αναπνευστήρα | Ικανότητα αέρα: | 190,59-47,14 m3/min |
|---|---|---|---|
| Μέγιστη πίεση εκκένωσης: | 10-80KPA | Δύναμη κινητήρα: | 180,5-75KW |
| Η απαλλαγή άντεξε: | DN150 (6 ̇) | Εφαρμογή:: | Αερισμός, αντιπλύση, ατμοσφαιρική μεταφορά, εφαρμοζόμενη για επεξεργασία νερού, εργοστάσιο τσιμέντου |
| Κύρια υλικά: | Χυτοσίδηρο | Προέλευση της τεχνολογίας: | ΗΠΑ |
| Φέρον εμπορικό σήμα: | NSK, SKF για την επιλογή του πελάτη | Τετάρτη: | 380V/400V/415V/440V/Επιπροσαρμοσμένο |
| Συχνότητα: | 50Hz/60Hz | Εφαρμογή: | Κατεργασία ύδατος αποβλήτων |
| Τύπος εγκατάστασης:: | οριζόντια ή κατακόρυφη | ||
| Υψηλό φως: | Ανεμιστήρας αέρα τριών ριζών λοβών,ανεμιστήρας τρία αέρα ριζών λοβός,ανεμιστήρας τριών ριζών λοβών μίνι |
||

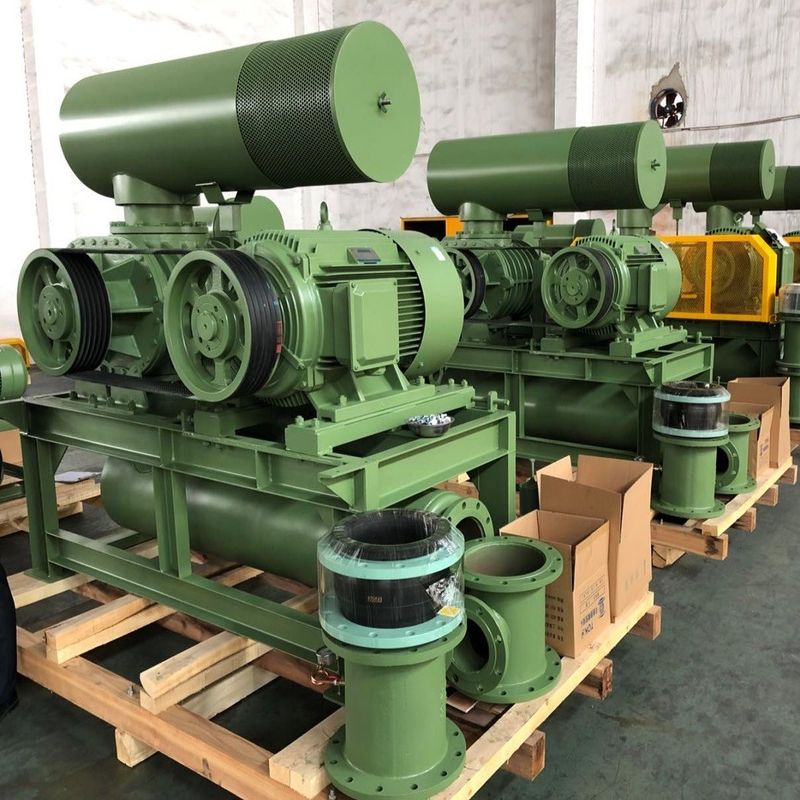

Επικαιροποιημένο αναπνευστήρα ρίζων τριών λοβών, πίεση 10-80KPA, ταχύτητα περιστροφής 700-1500rpm
Ο αναπνευστήρας ριζών χρησιμοποιείται ευρέως στην ηλεκτρική ενέργεια, το πετρέλαιο, τη βιομηχανία χάλυβα, τη μυρωδιά, τα τρόφιμα, την παραγωγή οξυγόνου, την πλέξιμο,
Υαλεοκαλλιέργεια, επεξεργασία λυμάτων, πνευματική μεταφορά, κλπ.
Προδιαγραφές:
|
Σχήμα |
BK8016S |
|
Δυνατότητα αέρα |
19.59-47.14m3/min |
|
Διαφορετική πίεση εκφόρτισης |
10-80KPA |
|
Τροποποίηση |
700-1500 στροφές ανά λεπτό |
|
Τύπος κινητήρα |
18.5KW-90KW 380/400/415/440V, 3PHASES, 50/60HZ, κινητήρας συχνότητας επίσης διαθέσιμος |
|
Μάρκα κινητήρα |
Πρότυπο: κινητήρας Siemens Beide ή Wannan Η Siemens και η ABB κινητήρα για την επιλογή σας |
|
Τύπος εγκατάστασης |
Πρότυπο: οριζόντιος τύπος Δικαιούμενος κάθετος τύπος για επιλογή σας |
| Χρώμα | Προσαρμοσμένο, πρότυπο RAL6011 |
|
Δ.Δ. του ανεμιστήρα χωρίς κινητήρα |
800 κιλά |
|
Μέγεθος συσκευασίας Περίπου. |
2.1*1,5*2,35 (μήκος*εύρος*ύψος) |
Χαρακτηριστικά:
1. Ελικοειδής τύπου ρολόι για ομαλή λειτουργία
2Η συμπαγή, ευέλικτη εγκατάσταση δίνει στους χρήστες περισσότερες επιλογές.
3. Υιοθετήστε ολοκληρωμένη δομή τροχιάς, πιο σταθερή στη λειτουργία.
4- υιοθετήστε εισαγόμενες σφραγίδες πετρελαίου από φθοριούχο ελαστικό, το οποίο έχει καλή αντοχή στην φθορά και στην υψηλή θερμοκρασία.
5Μικρές δονήσεις και οικονομική κατανάλωση ενέργειας.
Δελτίο παραμέτρων
| Σχήμα | Διάταξη λιμένα (MM) | Ταχύτητα | Πληροφορίες σχετικά με την εφαρμογή του κανονισμού (ΕΚ) αριθ. 715/20073/min) | |||||||||||
| 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | 00,9 kgf/cm2 | 10,0 kgf/cm2 | Ψύξη Νερό |
|||||||||
| 6000 mmH2Ο | 7000 mmH2Ο | 8000 mmH2Ο | 9000 mmH2Ο | 10000 mmH2Ο | ||||||||||
| 00,06Mpa | 00,07Mpa | 00,08Mpa | 00,09Mpa | 0.1Mpa | ||||||||||
| στροφές | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | Ε/min | |||
| BKW8016S | 150 (6") | 850 | 20.27 | 30.33 | 19.59 | 33.68 | 10 | |||||||
| 1000 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | 23.44 | 47.52 | 22.88 | 51.47 | ||||
| 1150 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | 28.49 | 54.65 | 27.94 | 59.19 | ||||
| 1250 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | 31.87 | 59.40 | 31.31 | 64.33 | ||||
| 1400 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | 36.92 | 66.53 | 36.37 | 72.05 | ||||
| 1500 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | 40.29 | 71.28 | 39.74 | 77.20 | ||||
Πρότυπα κατασκευής
Τα προϊόντα που παρέχονται από τον προμηθευτή κατασκευάζονται σύμφωνα με τα ακόλουθα πρότυπα:
JISB8341-1995 "Μέθοδος δοκιμής και επιθεώρησης του συμπιεστή εκτόξευσης"
JB/T8941.1-1999 "Πρόϋποθεσίες για τη γενική εφαρμογή του αντηλιακού μηχανήματος ρίζας"
JB/T8941.2-1999 "Μέθοδος δοκιμής απόδοσης για αντηλιακό για γενικές εφαρμογές"
GB/T 13306-91 GB/T 13306-91 "Πλακέτα ονομασίας"
Δομή του κύριου σώματος του ανεμιστήρα
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
1 |
Πηδιές |
2 |
|
9 |
Αριστερό κάλυμμα |
1 |
|
17 |
Υδραυλική αποθήκη |
1 |
|
2 |
Εξαγωνική βίδα |
4 |
|
10 |
Στρογγυλή καρφίτσα |
4 |
|
18 |
Μηχανήματα |
2 |
|
3 |
Αδιάβροχη σφραγίδα |
1 |
|
11 |
Διαμονή |
1 |
|
19 |
Κλειδί |
2 |
|
4 |
Δρόμος τροχού |
1 |
|
12 |
Σφραγίδα πετρελαίου |
4 |
|
20 |
Αξιακό μανίκι |
2 |
|
5 |
Κουβάρισμα άκρου κίνησης |
2 |
|
13 |
Κάλυψη δεξιάς πλευράς |
1 |
|
21 |
Λεκάνιο τερματικού κιβωτίου |
2 |
|
6 |
Με κινητήρα τροχιά |
2 |
|
14 |
Σφραγίδα |
16 |
|
22 |
Πλάκα ρουλεμάν |
2 |
|
7 |
Κάλυψη από σκόνη |
1 |
|
15 |
Αναπνεύστε |
1 |
|
23 |
Ρυθμίσιμο πάτωμα |
Πολλά |
|
8 |
Λιπαρή θηλή |
2 |
|
16 |
Σιδερένιο μπουλόνι |
8 |
|
24 |
Μαγνητικό καρφί |
1 |
Σχέδιο συναρμολόγησης συσκευής αερισμού
Τυπική παροχή πεδίου εφαρμογής
1. αναπνευστήρας γυμνού άξονα
2. βαλβίδα ανακούφισης
3. βαλβίδα ελέγχου πλάκας τύπου λάσπης
4. σιγαστήρας εισόδου (με φίλτρο αέρα)
Ο θωρακωρύπτης αναισθητοποίησης υιοθετείται κυρίως για την εξάλειψη του θορύβου της ροής του αέρα στην είσοδο του αναπνευστήρα.και το υλικό απορρόφησης ήχου τοποθετείται μεταξύ των εσωτερικών και εξωτερικών κυλίνδρων για ελαφρύ βάροςΟ σιγαστήρας είναι κατασκευασμένος από ατσάλι Α3.
5. σιγαστήρα εκκένωσης
6- Φούσκωμα και βάση κινητήρα (με κάλυψη ζώνης)
7. ελαστικό ελαστικό σύνδεσμο και αναισθητικό
8. τροχαλία κινητήρα
9. μέτρο πίεσης
10Ζώνη σε V
11. βρόγχοι και νάτλοι και άλλα μέρη σύνδεσης
12. ηλεκτρικός κινητήρας
Διατίθενται προαιρετικά εξαρτήματα όπως ηχητικό περίβλημα, θάλαμο ελέγχου, βαλβίδα αυτόματης εκκίνησης και ανταλλακτικά.
