Επαγγελματικός κατασκευαστής των διάφορων ειδών ανεμιστήρων
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | BK |
| Πιστοποίηση: | ISO9001/ISO14001/CE |
| Αριθμό μοντέλου: | BK7006 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
| Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
| Όροι πληρωμής: | L / C, T / T |
| Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
| Ονομασία: | Τρία λοβιά ρίζες αναπνευστήρα | Αεροπορική χωρητικότητα: | 50,17-16,95 m3/min |
|---|---|---|---|
| Διαφορική πίεση απαλλαγής: | 10-80KPA | Δύναμη κινητήρα: | 4-37 kw |
| Διάτρηση εκκένωσης: | DN100 (4») | Τύπος ψύξης: | Αέρας |
| Εφαρμογή:: | Αερισμός, αντιπλύση, αεραγωγός, εφαρμόζεται στην επεξεργασία νερού, τσιμέντο, καθαρισμός σωλήνων, στ | Κύρια υλικά: | Χυτοσίδηρο |
| Προέλευση της τεχνολογίας: | ΗΠΑ | Συνδεδεμένο με: | Ζώνη και τροχαλία |
| Επικεφαλής του αναπνευστή: | 700-1500 | Εφαρμογή: | Επεξεργασία λυμάτων |
| Υψηλό φως: | 3 ανεμιστήρας ριζών λοβών,ανεμιστήρας λοβών ριζών |
||

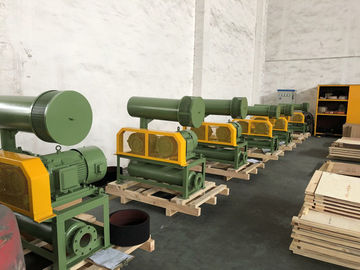

Συμπληκτικός ανεμιστήρας ριζών τριών λοβών, για κλινική χρήση με ασβεστόλιθο, 10-80KPA
Οι ανεμιστήρες τύπου BK Roots κατασκευάζονται με την τεχνολογία που εισήχθη από την Αμερικανική, με συμπαγή δομή, ολοκληρωμένο άξονα ρευστών τροχών σιδήρου,Σκληροποιημένα δόντια για ακριβή ελικοειδή ρολόι και μακρά διάρκεια ζωής.
Προδιαγραφές:
|
Σχήμα |
BK7006 |
|
Δυνατότητα αέρα |
5.17-16.95m3/min |
|
Διαφορετική πίεση εκφόρτισης |
10-80KPA |
|
Τροποποίηση |
700-1500 στροφές ανά λεπτό |
|
Τύπος κινητήρα |
4 kW-37 kW 380/400/415/440V, 3PHASES, 50/60HZ, κινητήρας συχνότητας επίσης διαθέσιμος |
|
Μάρκα κινητήρα |
Πρότυπο: κινητήρας Siemens Beide ή Wannan Η Siemens και η ABB κινητήρα για την επιλογή σας |
|
Τύπος εγκατάστασης |
Πρότυπο: οριζόντιος τύπος. Δικαιούμενος κάθετος τύπος για επιλογή σας |
| Χρώμα | Προσαρμοσμένο, πρότυπο RAL6011 |
|
Δ.Δ. του ανεμιστήρα χωρίς κινητήρα |
385 κιλά |
|
Μέγεθος συσκευασίας Περίπου. |
1.8*1.2*2m (μήκος*εύρος*ύψος) |
Χαρακτηριστικά:
1. Ελικοειδής τύπου ρολόι για ομαλή λειτουργία
2Η συμπαγή, ευέλικτη εγκατάσταση δίνει στους χρήστες περισσότερες επιλογές.
3Ολοκληρωμένη δομή τροχιάς, πιο σταθερή στη μετάδοση ισχύος
4- Υιοθετήστε σφραγίδες πετρελαίου SKF κατασκευασμένες από φθοριούχο καουτσούκ που είναι ανθεκτικές στην φθορά και στην υψηλή θερμοκρασία.
5. χαμηλός θόρυβος, μικρές δονήσεις και οικονομική κατανάλωση ενέργειας.
Δελτίο παραμέτρων
| Σχήμα | Λιμάνι Ντία (MM) |
Ταχύτητα | Δυνατότητα εισόδου (m3/min) και ισχύς άξονα (KW) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | |||||||
| 1000 mmH2Ο | 2000 mmH2Ο | 3000 mmH2Ο | 4000 mmH2Ο | |||||||
| 00,01Mpa | 00,02Mpa | 00,03Mpa | 00,04Mpa | |||||||
| στροφές | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK7006 | 100 (((4") | 700 | 7.17 | 2.12 | 6.59 | 3.75 | 6.15 | 5.03 | 5.78 | 6.61 |
| 850 | 9.01 | 2.58 | 8.42 | 4.55 | 7.98 | 6.11 | 7.61 | 8.02 | ||
| 1000 | 10.84 | 3.03 | 10.25 | 5.35 | 9.81 | 7.19 | 9.45 | 9.44 | ||
| 1150 | 12.67 | 3.49 | 12.08 | 6.15 | 11.64 | 8.27 | 11.28 | 10.85 | ||
| 1250 | 13.89 | 3.79 | 13.31 | 6.69 | 12.87 | 8.99 | 12.50 | 11.80 | ||
| 1400 | 15.73 | 4.25 | 15.14 | 7.49 | 14.70 | 10.07 | 14.33 | 13.21 | ||
| 1500 | 16.95 | 4.55 | 16.36 | 8.03 | 15.92 | 10.78 | 15.55 | 14.16 | ||
| Σχήμα | Λιμάνι Ντία (MM) |
Ταχύτητα | Δυνατότητα εισόδου (m3/min) και ισχύς άξονα (KW) | |||||||
| 0.5kgf/cm2 | 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | |||||||
| 5000 mmH2Ο | 6000 mmH2Ο | 7000 mmH2Ο | 8000 mmH2Ο | |||||||
| 00,05Mpa | 00,06Mpa | 00,07Mpa | 00,08Mpa | |||||||
| στροφές | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK7006 | 100 (((4") | 700 | 5.45 | 8.37 | 5.17 | 9.94 | ||||
| 850 | 7.28 | 10.16 | 7.00 | 12.07 | 6.72 | 13.98 | ||||
| 1000 | 9.12 | 11.95 | 8.83 | 14.20 | 8.55 | 16.45 | 8.31 | 18.70 | ||
| 1150 | 10.95 | 13.75 | 10.67 | 16.33 | 10.39 | 18.92 | 10.14 | 21.51 | ||
| 1250 | 12.17 | 14.94 | 11.89 | 17.75 | 11.61 | 20.57 | 11.36 | 23.38 | ||
| 1400 | 14.00 | 16.73 | 13.72 | 19.88 | 13.44 | 23.03 | 13.20 | 26.18 | ||
| 1500 | 15.22 | 17.93 | 14.94 | 21.30 | 14.66 | 24.68 | 14.42 | 28.05 | ||
Δομή του κύριου σώματος του ανεμιστήρα
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
1 |
Πηδιές |
2 |
|
9 |
Αριστερό κάλυμμα |
1 |
|
17 |
Υδραυλική αποθήκη |
1 |
|
2 |
Εξαγωνική βίδα |
4 |
|
10 |
Στρογγυλή καρφίτσα |
4 |
|
18 |
Μηχανήματα |
2 |
|
3 |
Αδιάβροχη σφραγίδα |
1 |
|
11 |
Κουκούπι |
1 |
|
19 |
Κλειδί |
2 |
|
4 |
Δρόμος τροχού |
1 |
|
12 |
Σφραγίδα πετρελαίου |
4 |
|
20 |
Αξιακό μανίκι |
2 |
|
5 |
Κουρέματα |
2 |
|
13 |
Κάλυψη δεξιάς πλευράς |
1 |
|
21 |
Κουρέματα |
2 |
|
6 |
Με κινητήρα τροχιά |
2 |
|
14 |
Σφραγίδα |
16 |
|
22 |
Πλάκα ρουλεμάν |
2 |
|
7 |
Κάλυψη από σκόνη |
1 |
|
15 |
Αναπνεύστε |
1 |
|
23 |
Ρυθμίσιμο πάτωμα |
Πολλά |
|
8 |
Λιπαρή θηλή |
2 |
|
16 |
Σφραγίδα |
8 |
|
24 |
Μαγνητικό καρφί |
1 |
Σχέδιο συναρμολόγησης συσκευής αερισμού
Τυπική παροχή πεδίου εφαρμογής
1. αναπνευστήρας γυμνού άξονα
2. βαλβίδα ανακούφισης πίεσης
3. βαλβίδα ελέγχου κυψελών (τεχνός τύπος)
4. σιγαστήρας εισόδου (με φίλτρο αέρα)
5. σιγαστήρα εκκένωσης
6. δημόσια βάση (με κάλυψη ζώνης)
7. ελαστικό ελαστικό σύνδεσμο και αντλία κρούσης
8. τροχαλία κινητήρα
9. μέτρο πίεσης
10Ζώνη σε V
11. βρόγχοι και νάτλοι και άλλα μέρη σύνδεσης
12. ηλεκτρικός κινητήρας
