Τόπος καταγωγής: | Κίνα |
Μάρκα: | BK |
Πιστοποίηση: | ISO9001/ISO14001/CE |
Αριθμό μοντέλου: | BK6015 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |

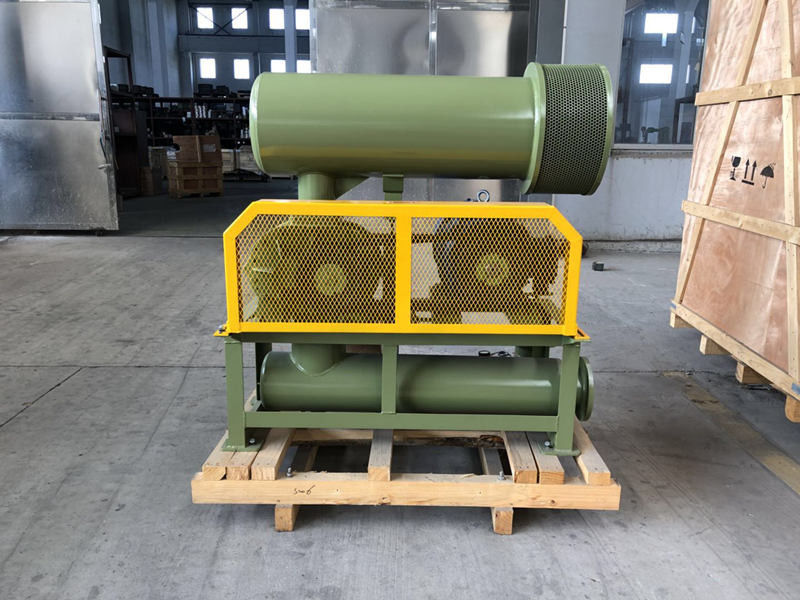

Ονομασία: | Τρία λοβιά ρίζες αναπνευστήρα | Τύπος: | Θετική μετατόπιση, τύπος ριζών, μεταφορά αέρα |
---|---|---|---|
Αεροπορική χωρητικότητα: | 140,68-39,13 m3/min | Διαφορική πίεση απαλλαγής: | 10-50KPA |
Δύναμη κινητήρα: | 5.5-45kw | Διάτρηση εκκένωσης: | DN150 (6 ̇) |
Τύπος ψύξης: | Αέρας | Εφαρμογή:: | Αερισμός, αντιπλύση, αεραγωγός, εφαρμόζεται στην επεξεργασία νερού, τσιμέντο, καθαρισμός σωλήνων, στ |
Κύρια υλικά: | Χυτοσίδηρο | Προέλευση της τεχνολογίας: | ΗΠΑ |
Επικεφαλής του αναπνευστή: | 1500 | Τύπος εγκατάστασης:: | οριζόντια ή κατακόρυφη |
Υψηλό φως: | 3 ανεμιστήρας ριζών λοβών,ανεμιστήρας πνευματικής μεταβίβασης |
Τεχνική συσκευή που χρησιμοποιείται για την κατασκευή των υλικών για την κατασκευή των υλικών για την κατασκευή των υλικών για την κατασκευή των υλικών
Η B-TOHIN είναι ένα σύγχρονο εμπορικό σήμα που επικεντρώνεται στην έρευνα και ανάπτυξη, την κατασκευή και την εμπορία πράσινης τεχνολογίας και εξοπλισμού προστασίας του περιβάλλοντος.Οι αναπνευστήρες BK έχουν χρησιμοποιηθεί ευρέως στην αερίωση της επεξεργασίας νερού.
Προδιαγραφές:
Σχήμα |
BK6015 |
Δυνατότητα αέρα |
14.68-39.13m3/min |
Διαφορετική πίεση εκφόρτισης |
10-80KPA |
Τροποποίηση |
850-1800 στροφές ανά λεπτό |
Τύπος κινητήρα |
5.5-45KW 380/400/415/440V, 3PHASES, 50/60HZ, κινητήρας συχνότητας επίσης διαθέσιμος |
Μάρκα κινητήρα |
Πρότυπο: κινητήρας Siemens Beide ή Wannan Η Siemens και η ABB κινητήρα για την επιλογή σας |
Τύπος εγκατάστασης |
Πρότυπο: οριζόντιος τύπος. Δικαιούμενος κάθετος τύπος για επιλογή σας |
Χρώμα | Προσαρμοσμένο, πρότυπο RAL6011 |
Δ.Δ. του ανεμιστήρα χωρίς κινητήρα |
380 κιλά |
Μέγεθος συσκευασίας Περίπου. |
1.8*1.2*2m (μήκος*εύρος*ύψος) |
Χαρακτηριστικά:
1. Ελικοειδής τύπου ρολόι για ομαλή λειτουργία
2Η συμπαγή, ευέλικτη εγκατάσταση δίνει στους χρήστες περισσότερες επιλογές.
3Ολοκληρωμένη δομή τροχιάς για σταθερή περιστροφή κατά την κίνηση.
4- Να υιοθετηθούν εισαγόμενες σφραγίδες πετρελαίου από φθοριοκαουτσούκ με καλύτερη αντοχή στην φθορά και την αντοχή σε υψηλές θερμοκρασίες.
5. χαμηλός θόρυβος, μικρές δονήσεις και οικονομική κατανάλωση ενέργειας.
Δελτίο παραμέτρων
Σχήμα | Λιμάνι Ντία (MM) |
Ταχύτητα | Δυνατότητα εισόδου (m3/min) και ισχύς άξονα (KW) | |||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | 0.5kgf/cm2 | ||||||||
1000 mmH2Ο | 2000 mmH2Ο | 3000 mmH2Ο | 4000 mmH2Ο | 5000 mmH2Ο | ||||||||
00,01Mpa | 00,02Mpa | 00,03Mpa | 00,04Mpa | 00,05Mpa | ||||||||
στροφές | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK6015 | 150(6") | 850 | 17.17 | 4.71 | 16.13 | 8.24 | 15.35 | 11.22 | 14.68 | 14.22 | ||
1000 | 20.64 | 5.54 | 19.60 | 9.70 | 18.81 | 13.20 | 18.14 | 16.73 | 17.56 | 20.81 | ||
1150 | 24.10 | 6.37 | 23.06 | 11.15 | 22.28 | 15.19 | 21.61 | 19.24 | 21.03 | 23.93 | ||
1250 | 26.42 | 6.92 | 25.38 | 12.12 | 24.59 | 16.51 | 23.92 | 20.91 | 23.34 | 26.01 | ||
1400 | 29.88 | 7.75 | 28.84 | 13.57 | 28.06 | 18.49 | 27.39 | 23.42 | 26.81 | 29.13 | ||
1500 | 32.19 | 8.31 | 31.15 | 14.54 | 30.37 | 19.81 | 29.70 | 25.10 | 29.12 | 31.21 | ||
1650 | 35.66 | 9.14 | 34.62 | 16.00 | 33.83 | 21.79 | 33.16 | 27.61 | 32.59 | 34.33 | ||
1800 | 39.13 | 9.97 | 38.09 | 17.45 | 37.30 | 23.77 | 36.63 | 30.12 | 36.05 | 37.46 |
Δομή του κύριου σώματος του ανεμιστήρα
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
1 |
Πηδιές |
2 |
|
9 |
Αριστερό κάλυμμα |
1 |
|
17 |
Υδραυλική αποθήκη |
1 |
2 |
Εξαγωνική βίδα |
4 |
|
10 |
Στρογγυλή καρφίτσα |
4 |
|
18 |
Μηχανήματα |
2 |
3 |
Αδιάβροχη σφραγίδα |
1 |
|
11 |
Κουκούπι |
1 |
|
19 |
Κλειδί |
2 |
4 |
Δρόμος τροχού |
1 |
|
12 |
Σφραγίδα πετρελαίου |
4 |
|
20 |
Αξιακό μανίκι |
2 |
5 |
Κουρέματα |
2 |
|
13 |
Κάλυψη δεξιάς πλευράς |
1 |
|
21 |
Κουρέματα |
2 |
6 |
Με κινητήρα τροχιά |
2 |
|
14 |
Σφραγίδα |
16 |
|
22 |
Πλάκα ρουλεμάν |
2 |
7 |
Κύπελλο σκόνης |
1 |
|
15 |
Αναπνεύστε |
1 |
|
23 |
Ρυθμίσιμο πάτωμα |
Πολλά |
8 |
Λιπαρή θηλή |
2 |
|
16 |
Σφραγίδα |
8 |
|
24 |
Μαγνητικό καρφί |
1 |
Σχέδιο συναρμολόγησης συσκευής αερισμού
Τυπική παροχή πεδίου εφαρμογής
1. αναπνευστήρας γυμνού άξονα
2. βαλβίδα ανακούφισης πίεσης
3. βαλβίδα ελέγχου κυψελών (τεχνός τύπος)
4. σιγαστήρας εισόδου (με φίλτρο αέρα)
5. σιγαστήρα εξαγωγής
6. δημόσια βάση (με κάλυψη ζώνης)
7. ελαστικό ελαστικό σύνδεσμο και αντλία κρούσης
8. τροχαλία κινητήρα
9. μέτρο πίεσης
10Ζώνη σε V
11. βρόγχοι και νάτλοι και άλλα μέρη σύνδεσης
12. ηλεκτρικός κινητήρας
