Επαγγελματικός κατασκευαστής των διάφορων ειδών ανεμιστήρων
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | BK |
| Πιστοποίηση: | ISO9001/ISO14001/CE |
| Αριθμό μοντέλου: | BK5003 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
| Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
| Όροι πληρωμής: | L / C, T / T |
| Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
| Ονομασία: | Τρία λοβιά ρίζες αναπνευστήρα | Τύπος: | Θετικός τύπος ριζών μετατοπίσεων, τρεις λοβοί |
|---|---|---|---|
| Αεροπορική χωρητικότητα: | 10,77-7,38 m3/min | Διαφορική πίεση απαλλαγής: | 10-80KPA |
| Δύναμη κινητήρα: | 1.5-15kw | Διάτρηση εκκένωσης: | DN65 (2.5 ̇) |
| Τύπος ψύξης: | Αέρας | Εφαρμογή:: | Αερισμός, αντιπλύση, αεραγωγός, εφαρμόζεται στην επεξεργασία νερού, τσιμέντο, καθαρισμός σωλήνων, στ |
| Τετάρτη: | 380V/400V/415V/440V/Επιπροσαρμοσμένο | Συχνότητα: | 50 Hz/60 Hz |
| Υψηλό φως: | ανεμιστήρας λοβών ριζών,ανεμιστήρας πνευματικής μεταβίβασης |
||

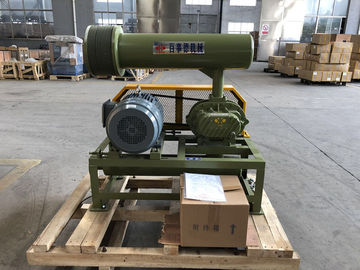

10KPA - 80KPA Τρεις λοβές ρίζες αναπνευστήρας BK5003, ρίζες αέρα αναπνευστήρα
Σχετικά με τον BK
Η BK Roots Blower είναι ένα είδος προϊόντος που έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με την προηγμένη τεχνολογία.
Αυτός ο τύπος ανεμιστήρα χαρακτηρίζεται από απλή δομή και υψηλή χωρητική απόδοση.
Προδιαγραφές:
|
Σχήμα |
BK5003 |
|
Δυνατότητα αέρα |
10,77 - 7,38 μέτρα3/min |
|
Διαφορετική πίεση εκφόρτισης |
10-80KPA |
|
Τροποποίηση |
850-2000 στροφές ανά λεπτό |
|
Τύπος κινητήρα |
1.5-15KW 380/400/415/440V, 3ΦΑΣΕΣ, 50/60HZ |
|
Μάρκα κινητήρα |
Πρότυπο: κινητήρας Siemens Beide ή Wannan Η Siemens και η ABB κινητήρα για την επιλογή σας |
|
Τύπος εγκατάστασης |
Πρότυπο: οριζόντιος τύπος. Δικαιούμενος κάθετος τύπος για επιλογή σας |
|
Δ.Δ. του ανεμιστήρα χωρίς κινητήρα |
171 κιλά |
|
Μέγεθος συσκευασίας Περίπου. |
1.64*0.75*1.6m (μήκος*εύρος*ύψος) |
|
Χαρακτηριστικά |
1. Ελικοειδής τύπου ρολόι για ομαλή λειτουργία 2Η συμπαγή, ευέλικτη εγκατάσταση δίνει στους χρήστες περισσότερες επιλογές. 3Ολοκληρωμένη δομή τροχιάς και άξονα για σταθερή λειτουργία 4- Υιοθετήστε εισαγόμενες σφραγίδες πετρελαίου από φθορικό καουτσούκ με καλή φθορά αντοχή σε υψηλές θερμοκρασίες. 5- Χαμηλός θόρυβος, χαμηλή δόνηση και κατανάλωση ενέργειας. |
Δελτίο παραμέτρων
| Άρθρο αριθ. | Λιμάνι Ημέρα (MM) |
Ταχύτητα | Δυνατότητα εισόδου (μm)3/min) και ισχύς άξονα (KW) υπό διάφορες πιέσεις | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | |||||||
| 1000 mmH2Ο | 2000 mmH2Ο | 3000 mmH2Ο | 4000 mmH2Ο | |||||||
| 00,01Mpa | 00,02Mpa | 00,03Mpa | 00,04Mpa | |||||||
| στροφές | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK5003 | 65 (((2,5") | 850 | 2.75 | 0.97 | 2.47 | 1.61 | 2.25 | 2.45 | 2.07 | 2.77 |
| 1000 | 3.35 | 1.15 | 3.07 | 1.89 | 2.86 | 2.89 | 2.68 | 3.26 | ||
| 1150 | 3.96 | 1.32 | 3.67 | 2.18 | 3.46 | 3.32 | 3.28 | 3.75 | ||
| 1250 | 4.36 | 1.43 | 4.08 | 2.36 | 3.86 | 3.61 | 3.68 | 4.08 | ||
| 1350 | 4.76 | 1.55 | 4.48 | 2.55 | 4.27 | 3.89 | 4.08 | 4.4 | ||
| 1500 | 5.36 | 1.72 | 5.08 | 2.84 | 4.87 | 4.33 | 4.69 | 4.89 | ||
| 1600 | 5.77 | 1.83 | 5.48 | 3.03 | 5.27 | 4.62 | 5.09 | 5.22 | ||
| 1750 | 6.37 | 2.01 | 6.09 | 3.31 | 5.87 | 5.05 | 5.69 | 5.71 | ||
| 1850 | 6.77 | 2.12 | 6.49 | 3.5 | 6.28 | 5.34 | 6.1 | 6.03 | ||
| 2000 | 7.38 | 2.29 | 7.09 | 3.78 | 6.88 | 5.77 | 6.7 | 6.52 | ||
| Άρθρο αριθ. | Λιμάνι Ημέρα (MM) |
Ταχύτητα | Δυνατότητα εισόδου (μm)3/min) και ισχύς άξονα (KW) υπό διάφορες πιέσεις | |||||||
| 0.5kgf/cm2 | 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | |||||||
| 5000 mmH2Ο | 6000 mmH2Ο | 7000 mmH2Ο | 8000 mmH2Ο | |||||||
| 00,05Mpa | 00,06Mpa | 00,07Mpa | 00,08Mpa | |||||||
| στροφές | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK5003 | 65 (((2,5") | 850 | 1.92 | 3.38 | 1.77 | 3.98 | ||||
| 1000 | 2.52 | 3.97 | 2.38 | 4.68 | ||||||
| 1150 | 3.12 | 4.57 | 2.98 | 5.38 | 2.85 | 6.39 | ||||
| 1250 | 3.52 | 4.96 | 3.38 | 5.85 | 3.25 | 6.95 | ||||
| 1350 | 3.93 | 5.36 | 3.79 | 6.32 | 3.65 | 7.51 | 3.53 | 8.47 | ||
| 1500 | 4.53 | 5.96 | 4.39 | 7.02 | 4.26 | 8.34 | 4.14 | 9.41 | ||
| 1600 | 4.93 | 6.36 | 4.79 | 7.49 | 4.66 | 8.9 | 4.54 | 10.03 | ||
| 1750 | 5.54 | 6.95 | 5.4 | 8.19 | 5.26 | 9.73 | 5.14 | 10.97 | ||
| 1850 | 5.94 | 7.35 | 5.8 | 8.66 | 5.67 | 10.29 | 5.54 | 11.6 | ||
| 2000 | 6.54 | 7.94 | 6.4 | 9.36 | 6.27 | 11.12 | 6.15 | 12.54 | ||
Δομή του κύριου σώματος του ανεμιστήρα
Περιγραφή των τμημάτων του ανεμιστήρα
|
Κουκούπι |
Από χυτοσίδηρο HT200 Δομή ENDLESS που εγκρίθηκε για βελτίωση της απόδοσης, επεξεργασία μιας χρήσης από κέντρο CNC με υψηλή ακρίβεια
|
|
|
Ροτόρ (Οξός και τροχός) |
Από χυτοσίδηρο QT500 Η τροχιά και ο άξονας είναι κολλημένοι ως Αποτελεί αναπόσπαστο μέρος. Χρησιμοποίηση πλαισίων NC για την επεξεργασία για την επίτευξη υψηλής ακρίβειας |
|
|
Λεκάνιο τερματικού κιβωτίου |
Κατασκευασμένο από GCr15 Ετικέτα NSK, διπλής σειράς γωνιακή για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή τροχών, Υποστηριζόμενο αξιακό φορτίο |
|
|
Κουβάρισμα άκρου κίνησης |
Κατασκευασμένο από GCr15 Ετικέτα NSK, κυλινδρικό ρυμουλκούμενο |
|
|
Μηχανήματα |
Κατασκευασμένο από 20CrMnTi Δομή βέβλου για πιο ομαλή λειτουργία |
|
|
Σφραγίδα πετρελαίου |
Από καουτσούκ φθορίου Σημασία CR, υψηλής θερμοκρασίας και έχει μεγαλύτερη διάρκεια ζωής. |
|
Σχέδιο συναρμολόγησης συσκευής αερισμού
Τυπική παροχή πεδίου εφαρμογής
1. κύριο σώμα του αναπνευστήρα
2. βαλβίδα ανακούφισης πίεσης
3. βαλβίδα ελέγχου
4. σιγαστήρας εισόδου (με φίλτρο αέρα)
5. σιγαστήρα εξαγωγής
6. δημόσια βάση (με κάλυψη ζώνης)
7. ελαστικό ελαστικό σύνδεσμο και αντλία κρούσης
8. τροχαλία
9. μετρητής πίεσης
10. ζώνη
11. βρόγχοι και νάτλοι και άλλα μέρη σύνδεσης
12. κινητήρα
Γενικές ερωτήσεις
1Τι πληροφορίες πρέπει να σας δώσω όταν ρωτήσετε;
Α: Αεροδιαστολή
Β: Πίεση
Γ: Εφαρμογή
D: Περιβάλλον χρήσης ((Θέρμανση, ατμοσφαιρική πίεση)
Χρειάζεσαι κινητήρα;
Αλλιώς θα εκτιμήσουμε και άλλα σπέσιαλ που θα μας δώσεις.
2Ποια είναι η εγγύηση σας;
Η εγγύηση μας είναι 12 μήνες μετά την παραλαβή του αναπνευστήρα. Κατά τη διάρκεια της περιόδου εγγύησης, αντικαταστήστε τα κατεστραμμένα μέρη δωρεάν.υψηλής ποιότητας τεχνικές υπηρεσίες και τιμολογικές παραχωρήσεις ανταλλακτικών για τη διασφάλιση της συνεχούς ασφαλείας και της υψηλής ποιότητας λειτουργίας του εξοπλισμού.
3Πόσος είναι ο χρόνος ζωής του αναπνευστήρα ρίζων;
Σε κανονικό περιβάλλον χρήσης
Α- Η διάρκεια ζωής του ανεμιστήρα είναι άνω των 10 ετών.
Β- Η διάρκεια ζωής του ελκυστήρα είναι άνω των 60.000 ωρών.
Γ- Η διάρκεια ζωής του ρουλεμάν είναι άνω των 50.000 ωρών.
D- Η διάρκεια ζωής του εξοπλισμού είναι άνω των 60.000 ωρών.
4Ποιοι είναι οι όροι της συσκευασίας;
Απ: Γενικά, συσκευάζουμε τα αγαθά μας σε θήκη από πλακόξυλο χωρίς καπνισμό. Αν έχετε νομικά καταχωρηθεί δίπλωμα ευρεσιτεχνίας, μπορούμε να συσκευάσουμε τα αγαθά στα εμπορικά σας κουτιά αφού λάβουμε τις επιστολές εξουσιοδότησης.
5Πώς ελέγχει το εργοστάσιό σας την ποιότητα των προϊόντων;
Έχουμε τμήμα επιθεώρησης ποιότητας. Πριν στείλουμε το προϊόν, ελέγξουμε κάθε προϊόν. Αν υπάρχει πρόβλημα ποιότητας, θα παράγουμε ένα νέο.
6Ποιοι είναι οι όροι πληρωμής;
1. TT 30% ως προκαταβολή και TT 70% μετά τον έλεγχο πριν από την αποστολή.
2.100% ΑΠΟΣΥΜΒΑΣΤΗΤΗΤΑ ΑΠΟΤΕΛΕΥΤΑΣ ΑΠΟΤΕΛΕΥΤΑ.
