Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | B-TOHIN |
Πιστοποίηση: | ISO9001 / ISO14001 |
Αριθμό μοντέλου: | BKW9020S |
Ποσότητα παραγγελίας min: | 1 ΣΥΝΟΛΟ |
---|---|
Συσκευασία λεπτομέρειες: | Ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 30 εργάσιμες ημέρες |
Όροι πληρωμής: | L/C, T/T |
Δυνατότητα προσφοράς: | 30 σύνολα το μήνα |
Όνομα: | BKW9020S | Πίεση: | 10-80Kpa |
---|---|---|---|
Ροή αέρα: | 40.72m3/Min-73.32m3/Min | Συσκευασία: | ξύλινη περίπτωση |
Δύναμη μηχανών: | 75kw-160kw | Δροσίζοντας τύπος: | νερό |
Αυτόματος βαθμός: | Αυτόματος, ημιαυτόματος | Τύπος συσκευσίας: | Περίπτωση |
Υψηλό φως: | 80Kpa τρι ανεμιστήρας ριζών λοβών,1500rpm τρι ανεμιστήρας ριζών λοβών,Ανεμιστήρας ριζών υψηλής υδατοκαλλιέργειας |

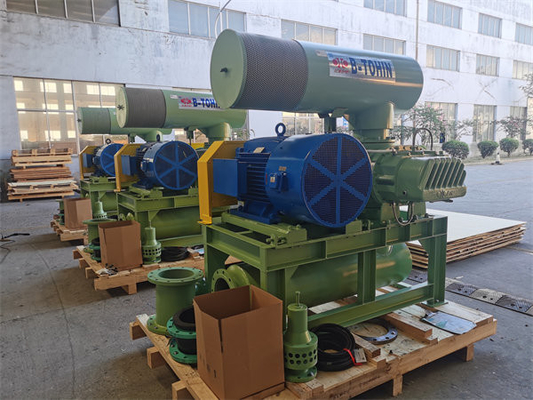

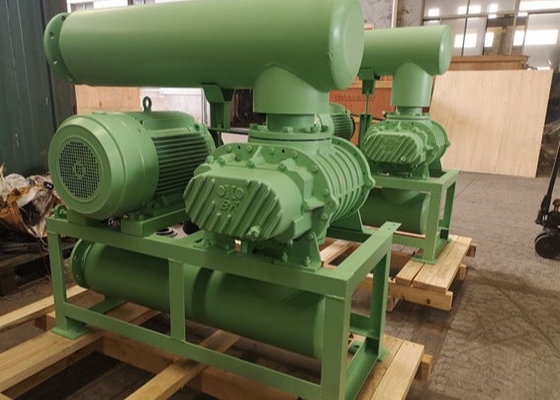

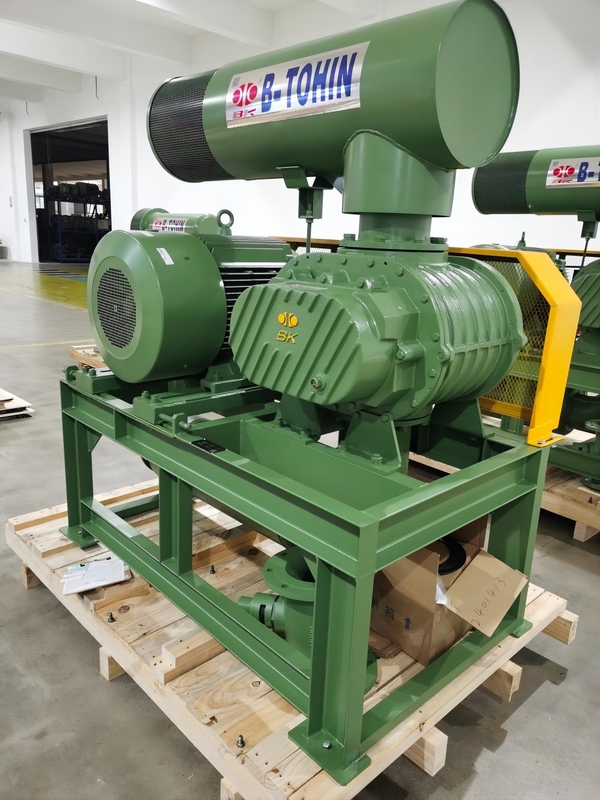

Υδρόψυξη ανεμιστήρων ριζών DN250 BKW9020S
BKW9020S ο ανεμιστήρας ριζών κληρονομεί τα περισσότερα συστατικά από BK9020, υιοθετεί την υδρόψυξη στη συμπεριφορά της κάλυψης, που μπορεί να μειώσει τη θερμοκρασία της συμπεριφοράς κατά την εργασία και να παρατείνει τη μακροζωία, αυτό είναι άντεξε το μέγεθος είναι DN250, το οποίο μπορεί να παραγάγει τη μεγαλύτερη περιεκτικότητα κατάλληλη για το εργοστάσιο τσιμέντου και τη χρήση εγκαταστάσεων παραγωγής ενέργειας.
Η τεχνολογία τρι-λοβών σημαίνει ότι οι ανεμιστήρες εκθέτουν τις άκρες λοβών σε 120 βαθμούς γύρω από το στροφέα αντί 180 βαθμών όπως σε έναν ανεμιστήρα δις-λοβών. Αυτό παρέχει ένα πιό δύσκαμπτο σύνολο στροφέων, που σημαίνει τη λιγότερη εκτροπή σε οποιοδήποτε φορτίο.
1. Ελικοειδή εργαλεία συγχρονισμού τύπων για την ομαλή λειτουργία
2. Συμπαγής, η ευελιξία στην εγκατάσταση δίνει στους χρήστες περισσότερες επιλογές.
3. Ακέραια δομή του στροφείου και του άξονα για τη σταθερότερη και ομαλή λειτουργία
4. Υιοθετήστε τις σφραγίδες εισαγόμενου πετρελαίου που γίνονται από το φθωριούχο λάστιχο με τη μεγάλη αντοχή και την υψηλής θερμοκρασίας αντίσταση.
5. Χαμηλού θορύβου, μικρές δόνηση και κατανάλωση ενέργειας.
Προδιαγραφές:
Διαφορική πίεση απαλλαγής | 60-100KPA |
Ικανότητα αέρα | 40.72m3/Min-73.32m3/Min |
Περιστροφική ταχύτητα | 1000rpm-1500rpm |
Τύπος μηχανών | 75KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ |
Εμπορικό σήμα μηχανών | Πρότυπα: Siemens Beide ή μηχανή Wannan Μηχανή Siemens και ABB για την επιλογή σας |
Τύπος εγκατάστασης | Πρότυπα: οριζόντιος τύπος. Κάθετος τύπος διαθέσιμος για την επιλογή σας |
N.W. από τον ανεμιστήρα χωρίς μηχανή | 1310 κλ |
Μέγεθος συσκευασίας περ. | 2.62*1.78*2.60m (length*width*height) |
Παράμετροι
Πρότυπο | Λιμένας Dia (ΚΚ) | Ταχύτητα | Ροή αέρος κολπίσκων (m3/min) και δύναμη άξονων (KW) (m3/min) | |||||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Ψύξη Νερό |
|||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
περιστροφή/λεπτό | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | Λ/λ | |||
BKW9020S | 200 (8») | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 |
Περιγραφή των μερών ανεμιστήρων:
Περίβλημα | Φιαγμένος από ρίψη του σιδήρου HT200 ΑΤΕΛΕΙΩΤΗ δομή που υιοθετείται για τη βελτίωση της αποδοτικότητας, one-time που επεξεργάζεται στη μηχανή από CNC το κέντρο με τη υψηλή ακρίβεια |
Στροφέας (άξονας και στροφείο) | Φιαγμένος από ρίψη του σιδήρου QT500 Το στροφείο και ο άξονας πετιούνται ως αναπόσπαστο τμήμα. Υιοθέτηση της μηχανής πλανίσματος NC για την κατεργασία για να επιτύχει τη υψηλή ακρίβεια |
Ρουλεμάν τελών εργαλείων | Φιαγμένος από GCr15 Εμπορικό σήμα NSK, γωνιακός ένσφαιρος τριβέας επαφών διπλός-σειρών, ικανός το αξονικό φορτίο |
Ρουλεμάν τελών κίνησης | Φιαγμένος από GCr15 Εμπορικό σήμα NSK, κυλινδρικό ρουλεμάν κυλίνδρων |
Εργαλείο | Φιαγμένος από 20CrMnTi Δομή λοξοτμήσεων για πιό ομαλά να τρέξει |
Παρέμβυσμα ελαίου | Φιαγμένος από λάστιχο fluoro αντέχει υψηλής θερμοκρασίας και έχει μια μακρύτερη ζωή. |
Αρχή εργασίας
Ο ανεμιστήρας ριζών είναι ένας ανεμιστήρας cubage, και απαλλάσσει ένα σταθερό ποσό αέρα αναλογικά προς την ταχύτητα περιστροφής του. Κάθε περιστροφή, υπάρχουν δύο λοβοί για να τελειώσουν τρεις φορές και τον αέρα. Έναντι του ανεμιστήρα δύο λοβών, είναι των λιγότερων σφυγμών αέρα, της μικρότερης αλλαγής φορτίων, της υψηλότερης δύναμης, χαμηλότερων θορύβου και δόνησης.
Δύο άξονες paraller έχουν τρεις λοβούς κάθε ένας, όλοι οι λοβοί κρατούν τη μικρή εκκαθάριση ο ένας με τον άλλον και την κατοικία μέσα. Κάθε λοβοί rotatiomn, ένας ορισμένος αέρας θα απορροφηθούν στον κολπίσκο και η μορφή η εσωτερική επιφάνεια κατοικίας στο λιμένα του ανεμιστήρα diacharge.
Δύο άξονες από τα θα γυρίσουν εργαλεία συγχρονισμού, κανένα οποιαδήποτε να αγγίξουν μεταξύ των λοβών, έτσι τον μπορεί να γυρίσουν με υψηλή ταχύτητα χωρίς οποιαδήποτε λίπανση μέσα. Έχει το ακόλουθο chaaracteristics: απλά διαμόρφωση να τρέξει ομαλά σταθεροποίηση καλής απόδοσης. Έχει εφαρμοστεί ευρέως στις διάφορες βιομηχανίες.
Δροσίζοντας νερό:
Το καθαρό νερό χωρίς ξένα υλικά απαιτείται.
Η θερμοκρασία ύδατος θα είναι λιγότερο από 40 ℃.
