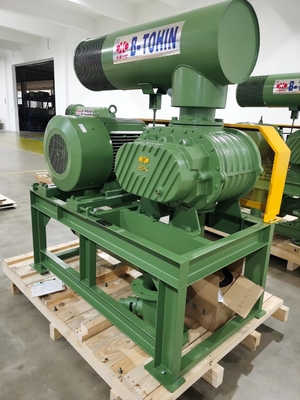

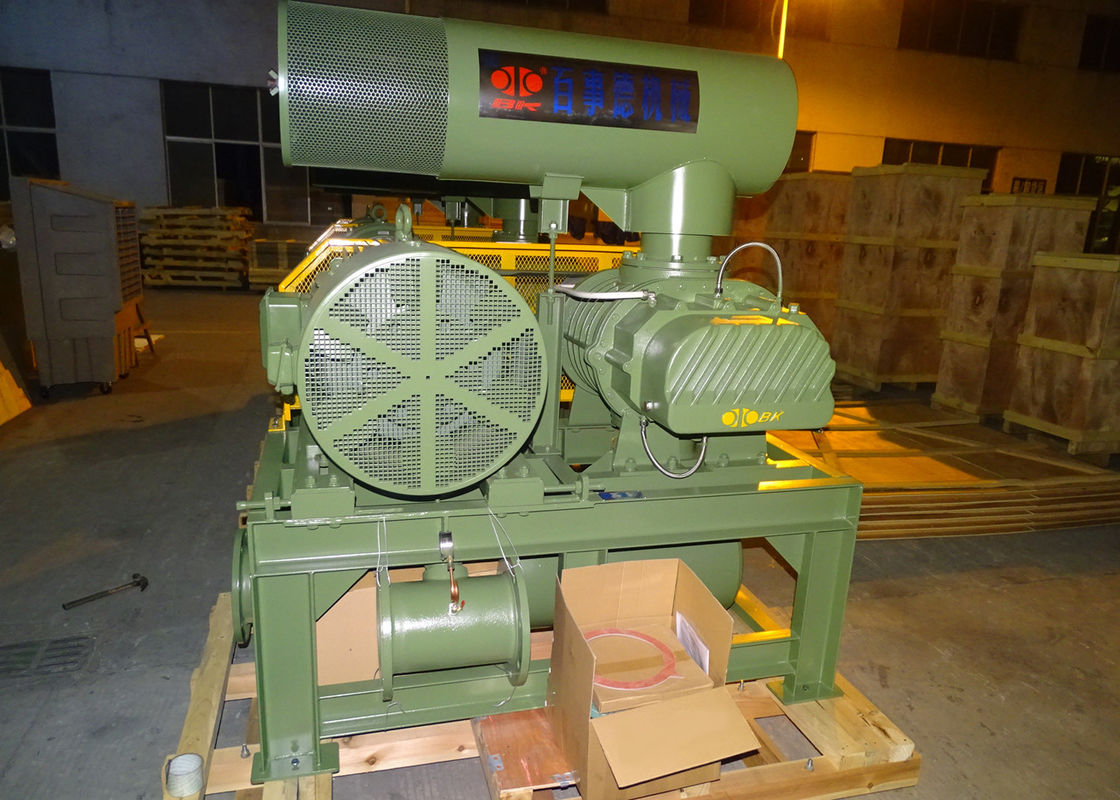

Δροσισμένος 80KPA περιστροφικός χυτοσίδηρος ανεμιστήρων λοβών DN200 BKW9020S νερό

Λεπτομέρειες:

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	B-TOHIN
Πιστοποίηση:	ISO9001 / ISO14001
Αριθμό μοντέλου:	BKW9020S

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σύνολο
Συσκευασία λεπτομέρειες:	Εξαγωγική ξύλινη θήκη
Χρόνος παράδοσης:	30 εργάσιμες μέρες
Όροι πληρωμής:	L/C, T/T
Δυνατότητα προσφοράς:	30 σετ/μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντος:	Τρία λοβιά ρίζες αναπνευστήρα	Ροή αέρα:	400,72m3/Min-73,32m3/Min
πακέτο:	ξύλινη θήκη	Τύπος ψύξης:	Νερό
Επικεφαλής του αναπνευστή:	1000-1500 περιστροφή/λεπτό	Δυναμικό:	380V/400V/415V/440V/Επιπροσαρμοσμένο
Συχνότητα:	50Hz/60Hz	Εφαρμογή:	επεξεργασία λυμάτων
Τύπος εγκατάστασης::	Οριζόντια ή Κάθετη	Θύρα διαμέτρου.:	200mm (8»)
Ισχύς άξονα:	59-126,9KW	Πλεονέκτημα:	Χαμηλός θόρυβος και δονήσεις, μικρός και συμπαγής
Νερό Ψύξης:	15 λ/λ
Επισημαίνω:	περιστροφικός ανεμιστήρας λοβών τρία , 80kpa περιστροφικός ανεμιστήρας λοβών , ρίζες τρία ανεμιστήρας λοβών

Σχετικά με το BKW9020S

Ο φυσητήρας Roots BKW9020S κληρονομεί τα περισσότερα εξαρτήματα από το BK9020, υιοθετεί ψύξη νερού στο κάλυμμα του ρουλεμάν, το οποίο μπορεί να μειώσει τη θερμοκρασία του ρουλεμάν κατά τη λειτουργία και να παρατείνει τη διάρκεια ζωής του. Το μέγεθος της οπής του είναι DN250, το οποίο μπορεί να παράγει μεγαλύτερη χωρητικότητα κατάλληλη για χρήση σε εργοστάσια τσιμέντου και σταθμούς παραγωγής ενέργειας.

Ο φυσητήρας Roots της σειράς BKW κληρονομεί τα περισσότερα εξαρτήματα από τη σειρά Bk. Υιοθετεί ψύξη νερού στο κάλυμμα του ρουλεμάν, η οποία μπορεί να μειώσει τη θερμοκρασία του ρουλεμάν κατά τη λειτουργία και να παρατείνει τη διάρκεια ζωής του, ενώ διαθέτει επίσης μεγάλη ικανότητα πίεσης.

Προδιαγραφές

Διαφορική πίεση εκκένωσης	60-100KPA
Χωρητικότητα αέρα	40.72m3/λεπτό-73.32m3/λεπτό
Ταχύτητα περιστροφής	1000rpm-1500rpm
Τύπος κινητήρα	30KW-132KW 380/400/415/440V, 3ΦΑΣΕΙΣ, 50/60HZ
Τύπος εγκατάστασης	Τυπικό: οριζόντιος τύπος. Διατίθεται κάθετος τύπος για την επιλογή σας
Καθαρό βάρος φυσητήρα χωρίς κινητήρα	1310 kg
Μέγεθος συσκευασίας κατά προσέγγιση.	2.621.782.60m (μήκοςπλάτοςύψος)
Χαρακτηριστικά	1. Γρανάζια χρονισμού τύπου ελικοειδούς για ομαλή λειτουργία 2. Συμπαγής, ευελιξία στην εγκατάσταση προσφέρει στους χρήστες περισσότερες επιλογές. 3. Ενιαία δομή πτερωτής και άξονα για πιο σταθερή και ομαλή λειτουργία 4. Υιοθετούνται εισαγόμενες τσιμούχες λαδιού από φθοριούχο καουτσούκ με μεγάλη αντοχή στη φθορά και σε υψηλές θερμοκρασίες. 5. Χαμηλός θόρυβος, χαμηλοί κραδασμοί και κατανάλωση ενέργειας.

Παράμετροι

Μοντέλο	Διάμετρος θύρας (MM)	Ταχύτητα	Εισαγωγή αέρα (m3/λεπτό) και ισχύς άξονα (KW) (m³/λεπτό)
			0.6kgf/cm²		0.7kgf/cm²		0.8kgf/cm²		0.9kgf/cm²		1.0kgf/cm²		Ψύξη Νερό
			6000mmH₂O		7000mmH₂O		8000mmH₂O		9000mmH₂O		10000mmH₂O
			0.06Mpa		0.07Mpa		0.08Mpa		0.09Mpa		0.1Mpa
		rpm	m³/λεπτό	KW	m³/λεπτό	KW	m³/λεπτό	KW	m³/λεπτό	KW	m³/λεπτό	KW	L/λεπτό
BKW9020S	200 (8")	1000	44.70	59.00	43.60	65.83	42.58	72.66	41.62	79.49	40.72	86.33	15
		1050	47.61	61.95	46.52	69.12	45.50	76.29	44.54	83.47	43.64	90.64
		1150	53.50	66.49	52.57	74.19	51.71	81.89	50.90	89.59	50.13	97.29
		1250	59.17	72.27	58.24	80.64	57.37	89.01	56.56	97.38	55.79	105.75
		1400	67.66	80.94	66.73	90.32	65.86	99.69	65.05	109.07	64.28	118.44
		1500	73.32	86.72	72.39	96.77	71.52	106.81	70.71	116.86	69.94	126.90
		1600	78.98	92.51	78.05	103.22	77.19	113.93	76.37	124.65	75.60	135.36

Περιγραφή εξαρτημάτων φυσητήρα

Κέλυφος	Κατασκευασμένο από χυτοσίδηρο HT200 Υιοθετείται αδιάλειπτη δομή για βελτίωση της απόδοσης, κατεργασμένο μία φορά από κέντρο CNC με υψηλή ακρίβεια
Ρότορας (Άξονας και πτερωτή)	Κατασκευασμένο από χυτοσίδηρο QT500 Η πτερωτή και ο άξονας χυτεύονται ως ενιαίο κομμάτι. Υιοθετείται φρέζα NC για κατεργασία ώστε να επιτευχθεί υψηλή ακρίβεια
Ρουλεμάν άκρου γραναζιού	Κατασκευασμένο από GCr15 Ρουλεμάν διπλής σειράς με γωνιακή επαφή μάρκας NSK, ικανό να υποστηρίζει αξονικό φορτίο
Ρουλεμάν άκρου κίνησης	Κατασκευασμένο από GCr15 Ρουλεμάν κυλινδρικού κυλίνδρου μάρκας NSK
Γρανάζι	Κατασκευασμένο από 20CrMnTi Κωνική δομή για πιο ομαλή λειτουργία
Τσιμούχα λαδιού	Κατασκευασμένο από φθοριούχο καουτσούκ αντέχει σε υψηλές θερμοκρασίες και έχει μεγαλύτερη διάρκεια ζωής.

Διαστάσεις περιγράμματος προϊόντος

Δροσισμένος 80KPA περιστροφικός χυτοσίδηρος ανεμιστήρων λοβών DN200 BKW9020S νερό 0

BKW Φύλλο διαστάσεων περιγράμματος																	Μονάδα:mm
Τύπος	Διάμετρος θύρας	Ισχύς κινητήρα	A	B	C	D	E	F	G	H	K	M	N	0	P	Q	4-M16×h	Βάρος (kg)
BKW4005	40(1.5")	1.5～4	700	590	90	90	456	194	215	827	129	300	370	95	130	18	4-M16×300	65
BKW4007	50(2")	1.5～5.5	820	640	90	90	457	185	236	872	151	370	440	105	130	18	4-M16×300	92
BKW5003	65(2.5")	5.5～7.5	1190	940	90	200	532	172	200	1072	133	346	410	115	190	18	4-M16×300	181
		11～15										474	538
BKW5006	100(4")	5.5～7.5	1220	980	90	228	592	199	234	1216	170	369	433	150	230	18	4-M16×300	214
		11～15										489	553
		18.5～22										534	598
BKW6005	80(3")	5.5～7.5	1330	1054	100	221	598	179	237	1162	161	332	406	135	200	18	4-M16×300	256
		11~15										458	532
		18.5～22										493	567
BKW6008	125(5")	5.5～7.5	1335	1084	110	222	688	206	297	1375	150	300	385	165	250	18	4-M16×400	305
		11～15										410	495
		18.5～22										455	540
		30										495	580
		37～45										560	645
BKW7006	100(4")	11~15	1495	1214	113	282	725	205	254	1432	198	489	563	150	230	18	4-M16×400	400
		18.5～22										534	608
		30										574	648
		37～45										636	710
BKW7011	150(6")	11～15	1495	1200	123	271	829	232	324	1484	190	443	536	180	280	24	4-M16×400	492
		18.5～22										457	550
		30										497	590
		37～45										559	652
BKW8016S	150(6")	30～90	1658	1390	105	283	962	332	413	1862	217	670	780	180	280	24	4-M16×400	730
BKW8024S	200(8")	22～90	1750	1490	105	345	1010	284	452	1890	334	780	875	190	350	24	4-M16×400	800
BKW9020S	200(8")	30～132															4-M16×400
BKW9030S	250(10")	37～90	2140	1840	105	385	1056	294	544	2118	344	808	918	230	360	38	4-M16×400	1300
		110~220										960	1070
BKW10027S	300(12")	37~90	2070	1750	105	375	1144	289	587	2274	334	860	970	245	380	38	4-M16×400	1600
		10～220	2210	1890								960	1070
BKW10034S	350(14")	75～315	2255	1940	105	455	1268	344	642	2347	432	990	1100	260	440	38	4-M16×400	1900
Ο τυπικός εξοπλισμός περιλαμβάνει: σιγαστήρα εισόδου και εξόδου, μανόμετρο, πλαίσιο βάσης, τροχαλία φυσητήρα, τροχαλία κινητήρα, ιμάντα, προφυλακτήρα ιμάντα, βαλβίδα ανακούφισης, βαλβίδα αντεπιστροφής.
Το παραπάνω βάρος αφορά μόνο τον τυπικό εξοπλισμό, χωρίς τον κινητήρα.
Οι διαστάσεις για τον φυσητήρα, ο οποίος είναι εξοπλισμένος με κινητήρα υψηλής τάσης, θα παρέχονται ειδικά.

Αρχή λειτουργίας

Ο φυσητήρας Roots είναι ένας φυσητήρας όγκου, ο οποίος εκκενώνει σταθερή ποσότητα αέρα ανάλογα με την ταχύτητα περιστροφής του. Κάθε περιστροφή, δύο λοβοί ολοκληρώνουν τρεις φορές την απορρόφηση και την εκκένωση αέρα. Σε σύγκριση με τον φυσητήρα δύο λοβών, έχει λιγότερους παλμούς αέρα, μικρότερη μεταβολή φορτίου, υψηλότερη αντοχή, χαμηλότερο θόρυβο και κραδασμούς.

Δύο παράλληλοι άξονες έχουν τρεις λοβούς ο καθένας, όλοι οι λοβοί διατηρούν μικρή απόσταση μεταξύ τους και με το εσωτερικό περίβλημα. Κάθε περιστροφή λοβού, μια ορισμένη ποσότητα αέρα απορροφάται στην είσοδο και μεταφέρεται από την εσωτερική επιφάνεια του περιβλήματος στο λιμάνι εκκένωσης του φυσητήρα.

Οι δύο άξονες θα περιστρέφονται από τα γρανάζια χρονισμού, χωρίς καμία επαφή μεταξύ των λοβών, έτσι ώστε να μπορούν να περιστρέφονται με υψηλή ταχύτητα χωρίς καμία λίπανση εσωτερικά. Έχει τα ακόλουθα χαρακτηριστικά: απλή διαμόρφωση, ομαλή λειτουργία, καλή σταθερότητα απόδοσης. Έχει εφαρμοστεί ευρέως σε διάφορες βιομηχανίες.

Απαιτείται καθαρό νερό χωρίς ξένα υλικά.

Η θερμοκρασία του νερού πρέπει να είναι κάτω από 40 ℃.
