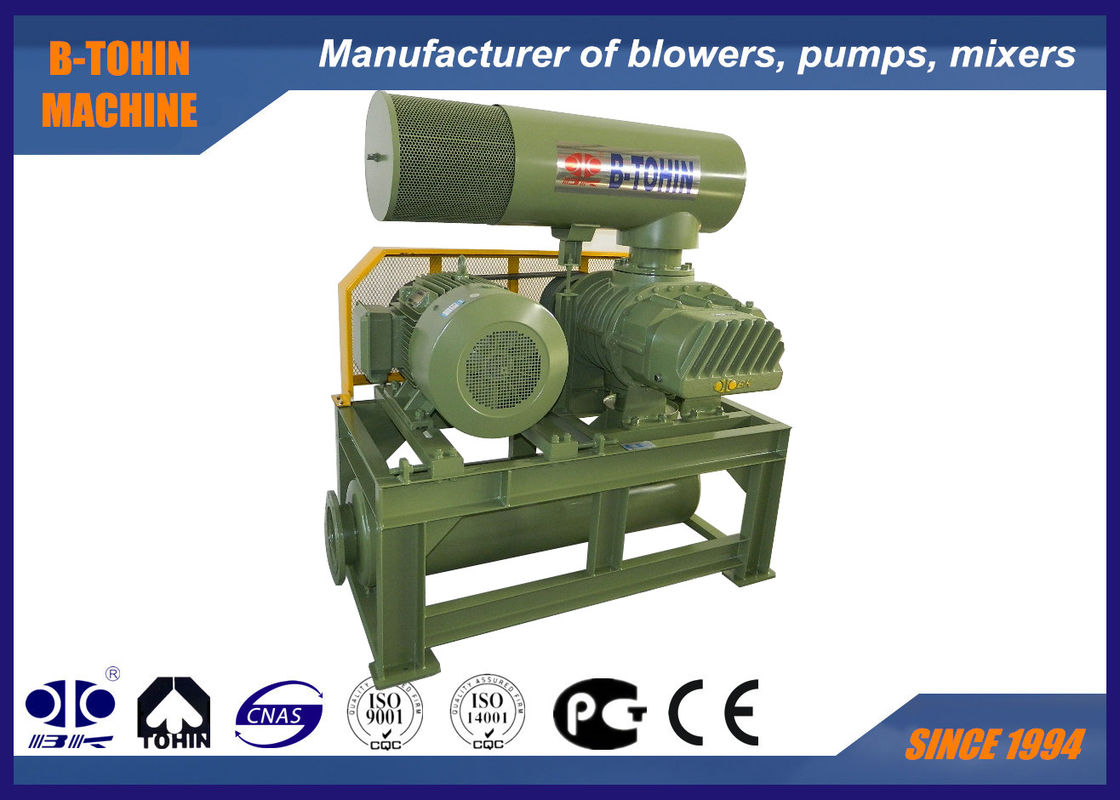

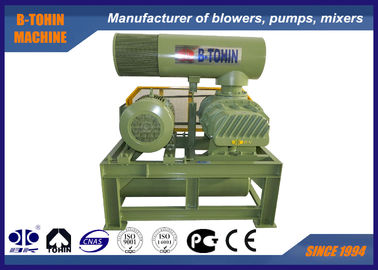

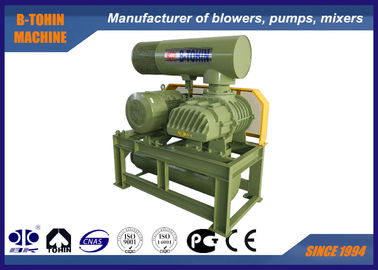

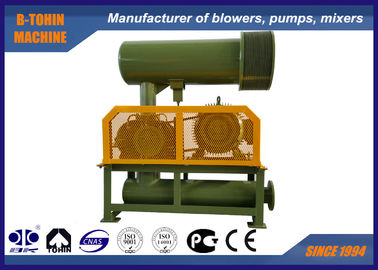

Φυσητήρας Roots τριών πτερυγίων, πίεση 10-80KPA, ταχύτητα περιστροφής 700-1500rpm
Ο φυσητήρας Roots χρησιμοποιείται ευρέως στην ηλεκτρική, πετρελαϊκή, χαλυβουργική βιομηχανία, στην παραγωγή οσμής, τροφίμων, οξυγόνου, στην κλωστοϋφαντουργία,
συσκευασία κενού, παραγωγή χαρτιού, υδατοκαλλιέργεια, επεξεργασία λυμάτων, πνευματική μεταφορά, κ.λπ.
Προδιαγραφές:
|
Μοντέλο
|
BK8016S
|
|
Χωρητικότητα αέρα
|
15.21-47.14m3/min
|
|
Διαφορική πίεση εκκένωσης
|
10-80KPA
|
|
Ταχύτητα περιστροφής
|
700-1500rpm
|
|
Τύπος κινητήρα
|
30KW-90KW
380/400/415/440V, 3 ΦΑΣΕΙΣ, 50/60HZ, διατίθεται και κινητήρας συχνότητας
|
|
Τύπος εγκατάστασης
|
Τυπικό: οριζόντιος τύπος
Διατίθεται κάθετος τύπος για την επιλογή σας
|
| Χρώμα |
Προσαρμοσμένο, τυπικό RAL6011 |
|
Καθαρό βάρος φυσητήρα χωρίς κινητήρα
|
730 kg
|
|
Μέγεθος συσκευασίας κατά προσέγγιση.
|
2.1*1.5*2.35 (μήκος*πλάτος*ύψος)
|
| Μοντέλο |
Διάμετρος θύρας (MM) |
Ταχύτητα |
Ροή αέρα εισόδου (m3/min) και ισχύς άξονα (KW) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
0.5kgf/cm2 |
0.6kgf/cm2 |
0.7kgf/cm2 |
0.8kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
5000mmH2O |
6000mmH2O |
7000mmH2O |
8000mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK8016S |
150 (6") |
700 |
20.17 |
11.16 |
18.75 |
13.93 |
17.67 |
16.69 |
16.75 |
19.45 |
15.94 |
22.21 |
15.21 |
24.98 |
|
|
|
|
| 850 |
25.23 |
13.55 |
23.81 |
16.91 |
22.72 |
20.26 |
21.81 |
23.62 |
21.00 |
26.97 |
20.27 |
30.33 |
19.59 |
33.68 |
|
|
| 1000 |
30.29 |
15.95 |
28.87 |
19.89 |
27.78 |
23.84 |
26.86 |
27.79 |
26.05 |
31.73 |
25.32 |
35.68 |
24.65 |
39.63 |
24.02 |
43.57 |
| 1150 |
35.34 |
18.34 |
33.93 |
22.88 |
32.84 |
27.42 |
31.92 |
31.95 |
31.11 |
36.49 |
30.38 |
41.03 |
29.71 |
45.57 |
29.08 |
50.11 |
| 1250 |
38.72 |
19.93 |
37.30 |
24.87 |
36.21 |
29.80 |
35.29 |
34.73 |
34.48 |
39.67 |
33.75 |
44.60 |
33.08 |
49.53 |
32.45 |
54.47 |
| 1400 |
43.77 |
22.33 |
42.35 |
27.85 |
41.26 |
33.38 |
40.35 |
38.90 |
39.54 |
44.43 |
38.81 |
49.95 |
38.14 |
55.48 |
37.51 |
61.00 |
| 1500 |
47.14 |
23.92 |
45.72 |
29.84 |
44.64 |
35.76 |
43.72 |
41.68 |
42.91 |
47.60 |
42.18 |
53.52 |
41.51 |
59.44 |
40.88 |
65.36 |
Χαρακτηριστικά:
1. Ελικοειδείς οδοντωτοί τροχοί χρονισμού για ομαλή λειτουργία
2. Συμπαγής, ευελιξία στην εγκατάσταση προσφέρει στους χρήστες περισσότερες επιλογές.
3. Υιοθετείται ενιαία δομή πτερυγίου, πιο σταθερή στη λειτουργία.
4. Υιοθετούνται εισαγόμενες τσιμούχες λαδιού από φθοριούχο καουτσούκ, η οποία έχει καλή αντοχή στη φθορά και αντοχή σε υψηλές θερμοκρασίες.
5. Μικροί κραδασμοί και οικονομική κατανάλωση ενέργειας.
Φύλλο παραμέτρων
Πρότυπα κατασκευής
Τα προϊόντα που παρέχονται από τον προμηθευτή κατασκευάζονται σύμφωνα με τα ακόλουθα πρότυπα:
JISB8341-1995 "Μέθοδος δοκιμής και επιθεώρησης συμπιεστή μετατόπισης"
JB/T8941.1-1999 "Συνθήκες για φυσητήρα Roots γενικής χρήσης"
JB/T8941.2-1999 "Μέθοδος δοκιμής απόδοσης για φυσητήρα Roots γενικής χρήσης"
GB/T 13306-91 GB / T 13306-91 "Πινακίδα"
Δομή κύριου σώματος φυσητήρα
|
Αρ.
|
Όνομα εξαρτήματος
|
Ποσ.
|
|
Αρ.
|
Όνομα εξαρτήματος
|
Ποσ.
|
|
Αρ.
|
Όνομα εξαρτήματος
|
Ποσ.
|
|
1
|
Βάση στήριξης
|
2
|
|
9
|
Αριστερό κάλυμμα άκρου
|
1
|
|
17
|
Δεξαμενή λαδιού
|
1
|
|
2
|
Εξάγωνο μπουλόνι
|
4
|
|
10
|
Καρφίτσα στρογγυλή
|
4
|
|
18
|
Γρανάζι
|
2
|
|
3
|
Στεγανωτικό κατά της σκόνης
|
1
|
|
11
|
Περίβλημα
|
1
|
|
19
|
Κλειδί
|
2
|
|
4
|
Πτερυγιοφόρος τροχός κίνησης
|
1
|
|
12
|
Τσιμούχα λαδιού
|
4
|
|
20
|
Αξονικός δακτύλιος
|
2
|
|
5
|
Ρουλεμάν άκρου κίνησης
|
2
|
|
13
|
Δεξιό κάλυμμα άκρου
|
1
|
|
21
|
Ρουλεμάν άκρου γραναζιού
|
2
|
|
6
|
Πτερυγιοφόρος τροχός κινούμενος
|
2
|
|
14
|
Μπουλόνι
|
16
|
|
22
|
Πλάκα ρουλεμάν
|
2
|
|
7
|
Κάλυμμα σκόνης
|
1
|
|
15
|
Εξαεριστήρας
|
1
|
|
23
|
Ρυθμιζόμενο πέλμα
|
αρκετά
|
|
8
|
Γράσο
|
2
|
|
16
|
Μπουλόνι στερέωσης
|
8
|
|
24
|
Μαγνητικό παξιμάδι
|
1
|
Σχέδιο συναρμολόγησης πακέτου φυσητήρα
Τυπικό εύρος παράδοσης
1. φυσητήρας χωρίς άξονα
2. βαλβίδα ανακούφισης
3. βαλβίδα αντεπιστροφής τύπου wafer
4. σιγαστήρας εισόδου (με φίλτρο αέρα)
Ο σιγαστήρας απόσβεσης χρησιμοποιείται κυρίως για την εξάλειψη του θορύβου ροής αέρα στην είσοδο του φυσητήρα. Είναι συγκολλημένος από εξωτερικό κύλινδρο, εσωτερικό κύλινδρο, φλάντζα και άλλα μέρη, και το ηχοαπορροφητικό υλικό τοποθετείται μεταξύ των εσωτερικών και εξωτερικών κυλίνδρων για ελαφρύ βάρος, χαμηλή αντίσταση και καλύτερο αποτέλεσμα μείωσης θορύβου. Ο σιγαστήρας είναι κατασκευασμένος από χάλυβα Α3.
5. σιγαστήρας εκκένωσης
6. Βάση φυσητήρα και κινητήρα (με κάλυμμα ιμάντα)
7. ελαστική σύνδεση και αντικραδασμικό
8. τροχαλία κινητήρα
9. μανόμετρο
10. Ιμάντας V
11. μπουλόνια και παξιμάδια και άλλα συνδετικά μέρη
12. ηλεκτροκινητήρας
Προαιρετικά εξαρτήματα όπως ακουστικό περίβλημα, ερμάριο ελέγχου, βαλβίδα αυτόματης εκκίνησης και ανταλλακτικά είναι διαθέσιμα.
