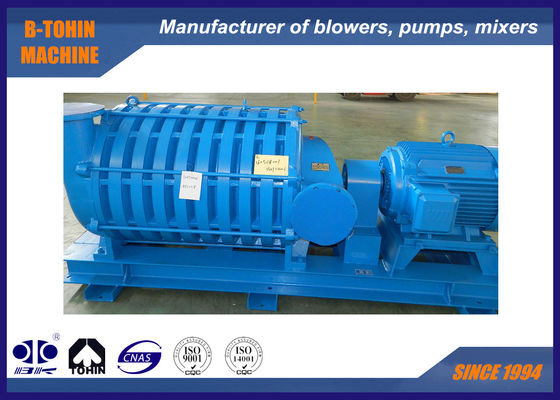

Αντλία λυμάτων πολλαπλών σταδίων φυγοκεντρική με πτερωτή αλουμινίου, Πίεση εισόδου 90m³/min

Φυσητήρας φυγοκεντρικός πολλαπλών σταδίων για οπισθοπλύση λυμάτων, πτερωτή αλουμινίου, πίεση 80KPA

Ο φυσητήρας φυγοκεντρικός πολλαπλών σταδίων σειράς D μπορεί να χρησιμοποιηθεί για τη μεταφορά αέρα, αερίου άνθρακα και χημικού αερίου, χαρακτηρίζεται από χαμηλό θόρυβο, μικρούς κραδασμούς, υψηλή

απόδοση, ομαλή λειτουργία, εύκολη εγκατάσταση και συντήρηση.

Αρχή λειτουργίας

Κατά την περιστροφή της πτερωτής, λόγω της επίδρασης της περιστροφικής φυγόκεντρης δύναμης και της ροής του διάχυτου εργασίας, η ταχύτητα του

αερίου αυξάνεται και στη συνέχεια μετατρέπει την κινητική ενέργεια σε ενέργεια πίεσης. Ο φυσητήρας φυγοκεντρικός πολλαπλών σταδίων έχει αρκετές ομάδες πτερωτών στον κύριο άξονά του,

ο αέρας συμπιέζεται σταδιακά από τις πολλαπλές ομάδες πτερωτών.

Προδιαγραφές

Κύρια χαρακτηριστικά

1,Χαμηλός θόρυβος: δεν υπάρχει μηχανική τριβή κατά τη λειτουργία φυσήματος αέρα και υιοθετείται λογικό προφίλ πτερυγίων για την ελαχιστοποίηση του θορύβου.

2,Μικροί κραδασμοί: η βελτιστοποιημένη πτερωτή μειώνει την αξονική δύναμη στο ελάχιστο, ώστε ολόκληρο το μηχάνημα να λειτουργεί ομαλά.

3,Μηχανήματα χωρίς μηχανική τριβή: δεν απαιτείται αύξηση ταχύτητας με γρανάζια. Ο ρότορας του φυσητήρα υποστηρίζεται από δύο ρουλεμάν μπροστά και πίσω. Κατά τη λειτουργία, δεν υπάρχει μηχανική τριβή μεταξύ οποιωνδήποτε μερών εκτός από τα ρουλεμάν, επομένως αποφεύγεται ο θόρυβος που προκαλείται από μηχανική τριβή, διασφαλίζοντας έτσι τη μεγαλύτερη διάρκεια ζωής του κεντρικού σώματος του φυσητήρα.

4,Βολική ρύθμιση ροής αέρα: το εύρος ρύθμισης της ροής αέρα του φυσητήρα είναι 50%~100%, η οποία ρυθμίζεται με τη λειτουργία της πεταλούδας στην είσοδο.

5,Μηχανήματα χωρίς λάδι: δεν παράγονται λάδι και αέριο κατά τη διαδικασία συμπίεσης του φυσητήρα, ώστε να διασφαλιστεί ότι ο αεριστήρας δεν θα διαβρωθεί και να βελτιωθεί η διάρκεια ζωής του συστήματος αερισμού.

6,Χρησιμοποιείται υδρόψυξη για το πίσω ρουλεμάν, η οποία παρατείνει τη διάρκεια ζωής του.

7,Υιοθετείται προηγμένη τεχνολογία για τον ρότορα για την επίτευξη υψηλής αντοχής και μεγάλης διάρκειας ζωής.

Χαρακτηριστικά

1. Χαμηλό επίπεδο θορύβου. Κατασκευάζεται με προηγμένα κέντρα κατεργασίας CNC, λειτουργεί ομαλά με χαμηλούς κραδασμούς, παράγοντας χαμηλό επίπεδο θορύβου.

2. Καλή επεξεργασία στη στεγανοποίηση, καμία διαρροή μέσου από το περίβλημα του φυσητήρα.

3. Εξοικονόμηση ενέργειας και υψηλή ποιότητα, μεγάλη διάρκεια ζωής.

4. Η χωρητικότητα ρυθμίζεται εύκολα. Όταν η πίεση έχει ρυθμιστεί, η χωρητικότητα μπορεί να είναι μεγαλύτερη ή μικρότερη για να καλύψει τις απαιτήσεις διαφορετικών συνθηκών εργασίας.

5. Το ρουλεμάν λιπαίνεται με λάδι λίπανσης, όχι γράσο, το οποίο εξασφαλίζει μεγάλη διάρκεια ζωής.

6. Η πτερωτή έχει αξιόπιστη απόδοση υιοθετώντας υλικά αλουμινίου και αυστηρή δοκιμή ισορροπίας.

Δομή κύριου σώματος φυσητήρα

Σχέδιο συναρμολόγησης συσκευασίας φυσητήρα

Τυπική παροχή πεδίου

1. Κύριο σώμα φυσητήρα

2. Σιγαστήρας εισόδου (με φίλτρο αέρα)

3. Κοινή βάση για κινητήρα και φυσητήρα (συμπεριλαμβανομένου του καλύμματος σύζευξης)

4. Χειροκίνητη πεταλούδα εισόδου

5. Κινητήρας

6. Μανόμετρο

7. Βίδες στερέωσης και αξεσουάρ σύνδεσης

8. Βαλβίδα αντεπιστροφής
