Τόπος καταγωγής: | Κίνα |
Μάρκα: | BK |
Πιστοποίηση: | ISO9001/ISO14001 |
Αριθμό μοντέλου: | BV7018 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Διαπραγματεύσιμα |
Συσκευασία λεπτομέρειες: | Ο τυποποιημένος ξύλινος ανεμιστήρας ριζών σειράς caseAbout BKW BKW εξαγωγής κληρονομεί το σχέδιο της |
Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 80 σύνολα ανά μήνα |
Type: | vacuum sauction, roots type | Χωρητικότητα αέρα: | 190,57-52,03 m3/min |
---|---|---|---|
Διαφορική πίεση εκκένωσης: | -10KPA ~-40KPA | Μηχανοκίνητη ισχύος: | 11-45/55 kW |
Διάτρηση εκκένωσης: | DN200 (8») | Τύπος ψύξης: | Αέρας |
Οδηγός τύπου: | μηχανή που οδηγείται, συνδεμένος από τη ζώνη και την τροχαλία | Ταχύτητα: | 700-1500 στροφές ανά λεπτό |
Δύναμη άξονα: | 60,69-42,54 KW | Βάρος: | 564 κιλά |
Επισημαίνω: | οι ρίζες δακτυλογραφούν την κενή αντλία,κενή αντλία ανεμιστήρων |

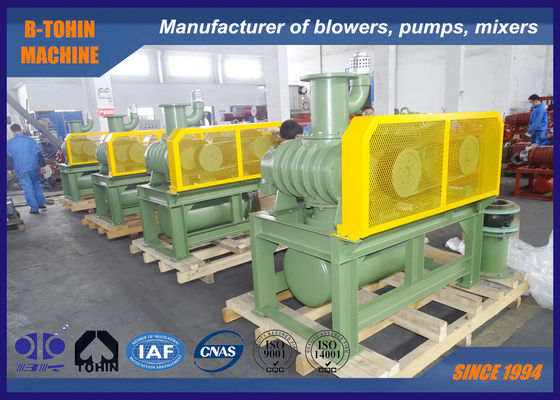

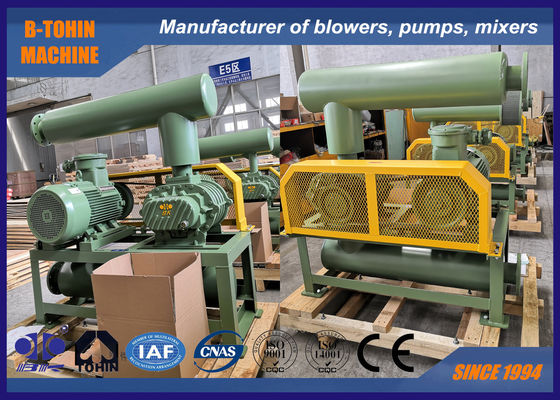

Ανεμιστήρας φυσητήρα ρίζας, αντλία κενού, φυσητήρας αναρρόφησης κενού, πνευματικός ανεμιστήρας κενού
Σχετικά με την αντλία κενού BK
Ο φυσητήρας Roots, ένας συμπιεστής αέρα θετικής μετατόπισης, μπορεί επίσης να χρησιμοποιηθεί σε εφαρμογές κενού. Με βάση την εμπειρία μας στην κατασκευή φυσητήρων Roots, αναπτύξαμε την αντλία αέρα Roots τύπου κενού
Η αντλία κενού BK μπορεί να φτάσει τη μέγιστη πίεση κενού των -40KPA. Εφαρμόζεται ευρέως σε εφαρμογές κενού στη μεταφορά τροφίμων, τη μεταλλουργία, τη χημική βιομηχανία, την ηλεκτρονική επίστρωση και άλλες βιομηχανίες.
Προδιαγραφές
Μοντέλο |
BV7018 |
Διάσταση εισόδου | DN200 |
Διάσταση εξόδου | DN200 |
Χωρητικότητα αέρα |
19.57-52.03m3/λεπτό |
Διαφορική πίεση εκκένωσης |
-10 ~ -40KPA |
Ταχύτητα περιστροφής |
700-1500rpm |
Τύπος κινητήρα |
11-45/55 KW |
Μάρκα κινητήρα |
Standard: Siemens Beide ή Wannan motor |
Βαθμός απόδοσης κινητήρα | IE3 |
Κλάση μόνωσης Moror | F, αύξηση θερμοκρασίας B |
Κλάση προστασίας κινητήρα | IP55 |
Τύπος εγκατάστασης |
Standard: οριζόντιος τύπος. |
Καθαρό βάρος του φυσητήρα χωρίς κινητήρα |
564kg |
Μέγεθος συσκευασίας περίπου. |
2.0*1.4*2.2m (μήκος*πλάτος*ύψος) |
Φύλλο παραμέτρων
Μοντέλο | Port Dia (MM) |
Ταχύτητα | Χωρητικότητα εισόδου (m3/min)και ισχύς άξονα (KW) | |||||||
-0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | |||||||
-1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | |||||||
-0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BV7018 | 200(8") | 700 | 22.65 | 6.69 | 21.37 | 10.92 | 20.38 | 14.81 | 19.57 | 19.85 |
850 | 28.16 | 8.12 | 26.88 | 13.26 | 25.89 | 17.99 | 25.08 | 24.11 | ||
1000 | 33.67 | 9.55 | 32.38 | 15.60 | 31.39 | 21.16 | 30.58 | 28.36 | ||
1150 | 39.18 | 10.98 | 37.89 | 17.94 | 36.90 | 24.33 | 36.09 | 32.62 | ||
1250 | 42.85 | 11.94 | 41.56 | 19.50 | 40.57 | 26.45 | 39.76 | 35.45 | ||
1400 | 48.36 | 13.37 | 47.07 | 21.84 | 46.08 | 29.62 | 45.27 | 39.71 | ||
1500 | 52.03 | 14.33 | 50.74 | 23.40 | 49.75 | 31.74 | 48.94 | 42.54 |
Σχέδιο συναρμολόγησης πακέτου φυσητήρα
BV Φύλλο διαστάσεων περιγράμματος | Μονάδα:mm | |||||||||||||||||
Τύπος |
Port Dia |
Ισχύς κινητήρα |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | Βάρος (kg) |
BV7018 | 200(8") | 11~45 | 1550 | 1250 | 125 | 271 | 894 | 266 | 413 | 1660 | 279 | 558 | 647 | 190 | 350 | 24 | 4-M16×400 | 564 |
55 | 628 | 717 | ||||||||||||||||
Standard accessories περιλαμβάνουν:εισαγωγή, σιγαστήρας εξόδου, μετρητής αρνητικής πίεσης, βάση, κάλυμμα ιμάντα, βαλβίδα ανακούφισης κενού, τριγωνικός ιμάντας. | ||||||||||||||||||
Το βάρος παραπάνω είναι μόνο για τα τυπικά αξεσουάρ, εξαιρείται ο κινητήρας. |
Standard supply of scope
1. κύριο σώμα φυσητήρα
2. βαλβίδα ασφαλείας κενού
3. σιγαστήρας εισόδου
4. σιγαστήρας εξόδου
5. δημόσια βάση (με κάλυμμα ιμάντα)
6. ελαστική εύκαμπτη άρθρωση και μαξιλάρι κραδασμών
7. τροχαλία φυσητήρα
8. μανόμετρο
9. ιμάντας
10. μπουλόνια και παξιμάδια και άλλα εξαρτήματα σύνδεσης
11. κινητήρας
