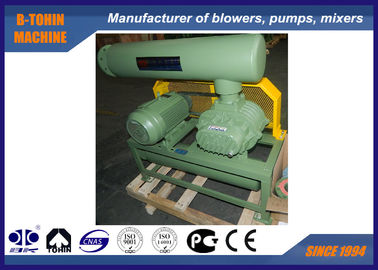

Περιστροφικός ανεμιστήρας κενών αντλιών -40KP ανεμιστήρων ριζών προσανατολισμένος προς τη μηχανή κενός

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	BK
Πιστοποίηση:	ISO9001/ISO14001
Αριθμό μοντέλου:	BV5006

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 ομάδα
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Ο τυποποιημένος ξύλινος ανεμιστήρας ριζών σειράς caseAbout BKW BKW εξαγωγής κληρονομεί το σχέδιο της
Χρόνος παράδοσης:	5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή
Όροι πληρωμής:	L / C, T / T
Δυνατότητα προσφοράς:	80 σύνολα ανά μήνα

Κουβέντα

Λεπτομερής Περιγραφή Προϊόντος

Τύπος:	κενό sauction, τύπος ριζών	Χωρητικότητα αέρα:	30,72-12,51 m3/min
Διαφορική πίεση εκκένωσης:	-10KPA ~ -40KPA	Μηχανοκίνητη ισχύος:	5.5-7.5/11-15/18.5-22KW
Διάτρηση εκκένωσης:	DN100(4 ̇)	Τύπος ψύξης:	Αέρας
Ταχύτητα:	850-2000 στροφές ανά λεπτό	Βάρος:	241 κιλά
Οδηγός τύπου:	μηχανή που οδηγείται, συνδεμένος από τη ζώνη και την τροχαλία
Επισημαίνω:	αντλία ανεμιστήρων αέρα , κενή αντλία ανεμιστήρων

Ροτοριακή αντλία κενού, -40KP, αντλία κενού με κινητήρα

Για την αντλία κενού BK

Η αντλία κενού BK έχει σχεδιαστεί για χρήση κενού -10KAP έως -40KPA. Εφαρμόζεται ευρέως στην μεταφορά τροφίμων, τη μεταλλουργία, τη χημική βιομηχανία και την ηλεκτρονική επίστρωση.Διαθέτει σταθερές επιδόσεις και συμπαγή δομή..

Προδιαγραφές

Σχήμα	BV5006
Δυνατότητα αέρα	3.72-12.51m³/min
Διαφορετική πίεση εκφόρτισης	-10 ~ -40KPA
Τροποποίηση	850-2000 στροφές ανά λεπτό
Τύπος κινητήρα	5.5-7.5/11-15/18.5-22KW 380/400/415/440V, 3ΦΑΣΕΣ, 50/60HZ
Μάρκα κινητήρα	Πρότυπο: κινητήρας Siemens Beide ή Wannan Η Siemens και η ABB κινητήρα για την επιλογή σας
Τύπος εγκατάστασης	Πρότυπο: οριζόντιος τύπος. Δικαιούμενος κάθετος τύπος για επιλογή σας
Δ.Δ. του ανεμιστήρα χωρίς κινητήρα	204 κιλά
Μέγεθος συσκευασίας Περίπου.	1.51.051.75m (μήκοςεύροςύψος)

Δελτίο παραμέτρων

Σχήμα	Λιμάνι Ντία (MM)	Ταχύτητα	Δυνατότητα εισόδου (m3/min) και ισχύς άξονα (KW)
			-0,1 kgf/cm2		-0,2kgf/cm2		-0,3kgf/cm2		-0,4 kgf/cm2
			-1000 mmH2O		-2000mmH2O		-3000mmH2O		- 4000mmH2O
			-0,01Mpa		-0,02Mpa		-0,03Mpa		-0,04Mpa
		στροφές	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BV5006	100 (((4")	850	4.74	1.51	4.32	2.54	3.99	3.84	3.72	4.41
		1000	5.75	1.78	5.33	2.98	5.01	4.52	4.74	5.19
		1150	6.77	2.04	6.35	3.43	6.02	5.20	5.75	5.97
		1250	7.44	2.22	7.02	3.73	6.70	5.65	6.43	6.49
		1350	8.12	2.40	7.70	4.03	7.37	6.11	7.10	7.01
		1500	9.13	2.66	8.71	4.47	8.39	6.78	8.12	7.79
		1600	9.81	2.84	9.39	4.77	9.06	7.24	8.79	8.31
		1750	10.82	3.11	10.40	5.22	10.08	7.91	9.81	9.09
		1850	11.50	3.29	11.08	5.52	10.75	8.37	10.48	9.61
		2000	12.51	3.55	12.09	5.97	11.77	9.05	11.50	10.39

Σχέδιο συναρμολόγησης συσκευής αερισμού

Περιστροφικός ανεμιστήρας κενών αντλιών -40KP ανεμιστήρων ριζών προσανατολισμένος προς τη μηχανή κενός 0

ΒΒΕικόνα φύλλου διαστάσεων																	Μονάδα: mm
Τύπος	Λιμάνι Ντία	Δύναμη κινητήρα	Α	Β	Γ	D	Ε	F	G	H	Κ	Μ	N	0	Π	Q	n-M16 × h	Βάρος (χιλιόγραμμα)
BV5006	100 (((4")	5.5 ̇7.5	1220	980	90	228	592	199	234	1216	170	369	433	150	230	18	4-M16×300	204
		11 ∆15										489	553
		18.5·22										534	598
Τυποποιημένο accεσορεΣυμπεριλαμβάνονται: εισροή, θόρυβος εξόδου, μετρητής αρνητικής πίεσης, βάση, κάλυψη ζώνης, βαλβίδα ανακούφισης κενού, τριγωνική ζώνη.
Τα ανωτέρω βάρη ισχύουν μόνο για τα τυποποιημένα εξαρτήματα, εξαιρουμένης της κινητήρας.
