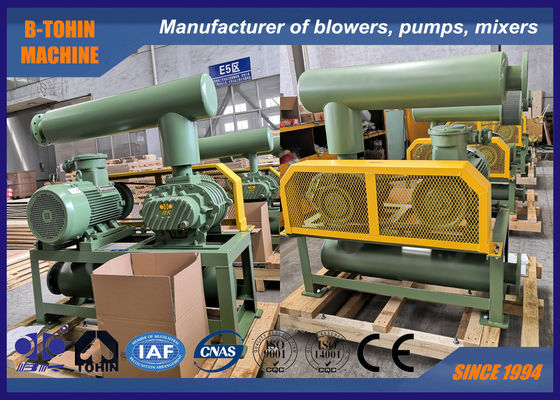

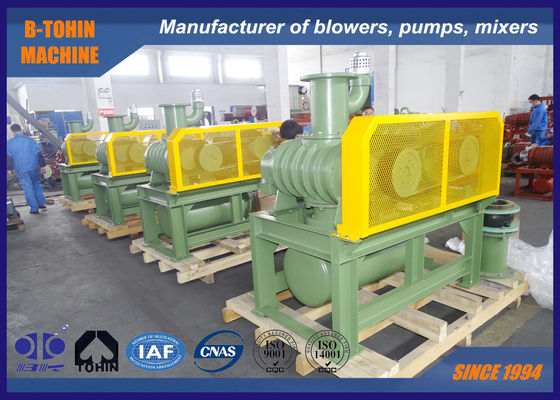

3 κενή αντλία ανεμιστήρων ριζών λοβών με τη μέγιστη κενή πίεση 40KP

Basic Properties

Τόπος καταγωγής:Κίνα
Επωνυμία:BK
Certification:ISO9001/ISO14001
Αριθμός μοντέλου:BV5003

Trading Properties

Minimum Order Quantity:1 ομάδα
Price:Διαπραγματεύσιμα
Standard Packaging:Ο τυποποιημένος ξύλινος ανεμιστήρας ριζών σειράς caseAbout BKW BKW εξαγωγής κληρονομεί το σχέδιο της
Delivery Time:5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή
Payment Terms:L / C, T / T
Supply Ability:80 σύνολα ανά μήνα
Specifications
Τύπος: Sauction κενού, τύπος ριζών Χωρητικότητα αέρα: 10,92-7,38 m3/min
Διαφορική πίεση εκφόρτισης: -10KPA ~ -50KPA Ισχύς κινητήρα: 5.5-7.5/11-15kW
Εκφόρτωση: DN65(2.5”) Τύπος ψύξης: Αέρας
Οδηγούμενος Τύπος: κινητήρας, συνδεδεμένη με ζώνη και τροχαλία βάρος: 171kg
Ταχύτητα: 850-2000 σ.α.λ.
Επισημαίνω

οι ρίζες δακτυλογραφούν την κενή αντλία

,

αντλία ανεμιστήρων αέρα

Product Description



Αντλία κενού ριζών 3 πτερυγίων, Μέγιστη πίεση κενού 40KP





Σχετικά με την αντλία κενού BK



Η αντλία κενού BK είναι για χρήση κενού από -10KAP έως -50KPA. Εφαρμόζεται στη μεταφορά τροφίμων, στη μεταλλουργία, στη χημική βιομηχανία και στην ηλεκτρονική επικάλυψη.



Προδιαγραφές

Μοντέλο

BV 5003

Χωρητικότητα αέρα

1.92-7.38m3/min

Πίεση διαφορικής εκκένωσης

-10  ~  -50KPA

Ταχύτητα περιστροφής

850-2000rpm

Τύπος κινητήρα

1.5-7.5KW

380/400/415/440V, 3ΦΑΣΕΙΣ, 50/60HZ

Τύπος εγκατάστασης

Τυπικό: οριζόντιος τύπος.

Διατίθεται κάθετος τύπος για την επιλογή σας

Β.Β. φυσητήρα χωρίς κινητήρα

171kg

Μέγεθος συσκευασίας περίπου.

1.64*0.75*1.6m (μήκος*πλάτος*ύψος)




Φύλλο παραμέτρων

Μοντέλο Διάμετρος θύρας Ταχύτητα Χωρητικότητα εισόδου (m3/min) και ισχύς άξονα (KW)
-0.1kgf/cm2 -0.2kgf/cm2 -0.3kgf/cm2 -0.4kgf/cm2 -0.5kgf/cm2
-1000mmH2O -2000mmH2O -3000mmH2O -4000mmH2O -5000mmH2O
-0.01Mpa -0.02Mpa -0.03Mpa -0.04Mpa -0.05Mpa
rpm m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BV5003 65(2.5") 850 2.75 0.97 2.47 1.61 2.25 2.45 2.07 2.77 1.92 3.38
1000 3.35 1.15 3.07 1.89 2.86 2.89 2.68 3.26 2.52 3.97
1150 3.96 1.32 3.67 2.18 3.46 3.32 3.28 3.75 3.12 4.57
1250 4.36 1.43 4.08 2.36 3.86 3.61 3.68 4.08 3.52 4.96
1350 4.76 1.55 4.48 2.55 4.27 3.89 4.08 4.4 3.93 5.36
1500 5.36 1.72 5.08 2.84 4.87 4.33 4.69 4.89 4.53 5.96
1600 5.77 1.83 5.48 3.03 5.27 4.62 5.09 5.22 4.93 6.36
1750 6.37 2.01 6.09 3.31 5.87 5.05 5.69 5.71 5.54 6.95
1850 6.77 2.12 6.49 3.5 6.28 5.34 6.1 6.03 5.94 7.35
2000 7.38 2.29 7.09 3.78 6.88 5.77 6.7 6.52 6.54 7.94





Σχέδιο συναρμολόγησης πακέτου φυσητήρα



3 κενή αντλία ανεμιστήρων ριζών λοβών με τη μέγιστη κενή πίεση 40KP



BVΦύλλο διαστάσεων περιγράμματος                       Μονάδα:mm

Τύπος

Διάμετρος θύρας

Ισχύς κινητήρα
A B C D E F G H K M N 0 P Q n-M16×h
Βάρος
(kg)
BV5003 65(2.5") 5.5~7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 171
11~15 474 538
Τυπικά αξεσουάρ περιλαμβάνουν: εισαγωγή, σιγαστήρα εξόδου, μετρητή αρνητικής πίεσης, βάση, κάλυμμα ιμάντα, βαλβίδα ανακούφισης κενού, τριγωνικό ιμάντα.Το παραπάνω βάρος αφορά μόνο τα τυπικά αξεσουάρ, χωρίς τον κινητήρα.Τυπικό πεδίο προμήθειας1. κύριο σώμα φυσητήρα2. βαλβίδα ασφαλείας κενού
3. σιγαστήρας εισαγωγής




4. σιγαστήρας εξόδου


5. κοινή βάση (με κάλυμμα ιμάντα)

6. εύκαμπτη σύνδεση από καουτσούκ και αντιδονητικό επίθεμα

7. τροχαλία φυσητήρα

8. μανόμετρο

9. ιμάντας

10. βίδες και παξιμάδια και άλλα εξαρτήματα σύνδεσης

11. κινητήρας
