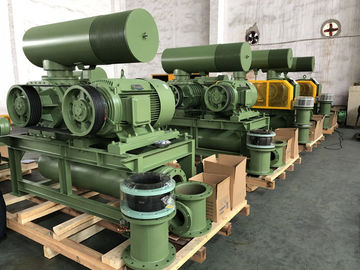

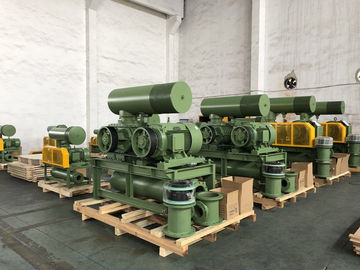

Φ250 Φυσητήρας Roots Τριών Λοβών, 15-132KW, 80KPA Περιστροφικός Φυσητήρας Ψύξης Αέρα
Οι φυσητήρες BK έχουν βελτιωμένη πλήρη αδιαβατική απόδοση, καθώς και ογκομετρική απόδοση και παρέχουν ανώτερη αέρα
χαρακτηριστικά χωρητικότητας έναντι πίεσης.
|
Μοντέλο
|
BK9020S
|
|
Χωρητικότητα αέρα
|
42.58-80.18m3/min
|
|
Διαφορική πίεση εκκένωσης
|
10-80KPA
|
|
Ταχύτητα περιστροφής
|
1000-1500rpm
|
|
Τύπος κινητήρα
|
30-132KW
380/400/415/440V, 3 ΦΑΣΕΙΣ, 50/60HZ, διατίθεται επίσης κινητήρας συχνότητας
|
|
Τύπος εγκατάστασης
|
Τυπικό: οριζόντιος τύπος.
Διατίθεται κάθετος τύπος για την επιλογή σας
|
| Χρώμα |
Προσαρμοσμένο, τυπικό RAL6011 |
|
Καθαρό βάρος φυσητήρα χωρίς κινητήρα
|
1310 kg
|
|
Μέγεθος συσκευασίας κατά προσέγγιση.
|
2.62*1.78*2.45m (μήκος*πλάτος*ύψος)
|
Χαρακτηριστικά:
1. Οι φυσητήρες τριών λοβών BK δεν χρειάζονται ψυκτικό νερό εντός πίεσης ανύψωσης 80kpa.
2. Τα ελικοειδή γρανάζια υιοθετούνται για πολύ πιο σταθερή μεταφορά.
3. Με την υιοθέτηση ενός ειδικού προφίλ ρότορα, η απόσταση μεταξύ των ρότορων μπορεί να διατηρηθεί σταθερή,
γεγονός που καθιστά την απόδοση ακόμη υψηλότερη.
4. Η ακρίβεια των ρότορων ελέγχεται από μαζική παραγωγή σε ακριβείς μηχανές NC. Επιπλέον,
οι ρότορες είναι σχεδόν απαλλαγμένοι από κραδασμούς, καθώς είναι δυναμικά ισορροπημένοι στο στάδιο κατασκευής
ήδη.
5. Τα ελικοειδή γρανάζια χρονισμού υιοθετούνται όχι μόνο για να παρατείνουν τη διάρκεια ζωής, αλλά και για να μειώσουν τον θόρυβο.
Φύλλο παραμέτρων
| Μοντέλο |
Διάμετρος θύρας (mm) |
Ταχύτητα |
Χωρητικότητα εισόδου (m3/min) και ισχύς άξονα (KW) |
|
| 0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
0.5kgf/cm2 |
0.6kgf/cm2 |
0.7kgf/cm2 |
0.8kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
5000mmH2O |
6000mmH2O |
7000mmH2O |
8000mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK9020S |
200(8") |
1000 |
51.88 |
24.34 |
49.92 |
31.03 |
48.41 |
37.73 |
47.14 |
44.42 |
46.02 |
51.12 |
45.01 |
57.82 |
43.6 |
65.83 |
42.58 |
72.66 |
| 1050 |
54.71 |
25.55 |
52.75 |
32.58 |
51.24 |
39.61 |
49.97 |
46.65 |
48.85 |
53.68 |
47.84 |
60.71 |
46.91 |
67.74 |
46.05 |
74.77 |
| 1150 |
60.37 |
27.99 |
58.41 |
35.69 |
56.9 |
43.39 |
55.63 |
51.09 |
54.51 |
58.79 |
53.50 |
66.49 |
52.57 |
74.19 |
51.71 |
81.89 |
| 1250 |
66.03 |
30.42 |
64.07 |
38.79 |
62.56 |
47.16 |
61.29 |
55.53 |
60.18 |
63.90 |
59.17 |
72.27 |
58.24 |
80.64 |
57.37 |
89.01 |
| 1400 |
74.52 |
34.07 |
72.56 |
43.44 |
71.06 |
52.82 |
69.79 |
62.19 |
68.67 |
71.57 |
67.66 |
80.94 |
66.73 |
90.32 |
65.86 |
99.69 |
| 1500 |
80.18 |
36.5 |
78.22 |
45.38 |
76.72 |
56.59 |
75.45 |
66.64 |
74.33 |
76.68 |
73.32 |
86.72 |
72.39 |
96.77 |
71.52 |
106.8 |
Δομή κύριου σώματος φυσητήρα
|
Αρ.
|
Όνομα εξαρτήματος
|
Ποσ.
|
|
Αρ.
|
Όνομα εξαρτήματος
|
Ποσ.
|
|
Αρ.
|
Όνομα εξαρτήματος
|
Ποσ.
|
|
1
|
Βάση
|
2
|
|
9
|
Αριστερό κάλυμμα άκρου
|
1
|
|
17
|
Δεξαμενή λαδιού
|
1
|
|
2
|
Εξάγωνο μπουλόνι
|
4
|
|
10
|
Στρογγυλό πείρο
|
4
|
|
18
|
Γρανάζι
|
2
|
|
3
|
Σφράγισμα κατά της σκόνης
|
1
|
|
11
|
Κέλυφος
|
1
|
|
19
|
Κλειδί
|
2
|
|
4
|
Πτερωτή κίνησης
|
1
|
|
12
|
Σφράγισμα λαδιού
|
4
|
|
20
|
Αξονικός δακτύλιος
|
2
|
|
5
|
Ρουλεμάν
|
2
|
|
13
|
Δεξιό κάλυμμα άκρου
|
1
|
|
21
|
Ρουλεμάν
|
2
|
|
6
|
Πτερωτή που οδηγείται
|
2
|
|
14
|
Μπουλόνι
|
16
|
|
22
|
Πλάκα ρουλεμάν
|
2
|
|
7
|
Κύπελλο σκόνης
|
1
|
|
15
|
Αεραγωγός
|
1
|
|
23
|
Ρυθμιζόμενο μαξιλάρι
|
αρκετά
|
|
8
|
Γράσο
|
2
|
|
16
|
Μπουλόνι
|
8
|
|
24
|
Μαγνητικό παξιμάδι
|
1
|

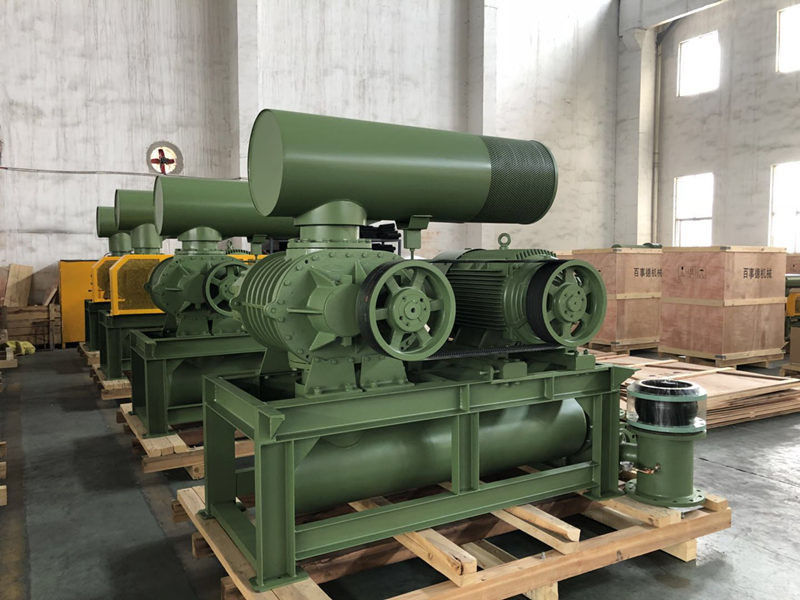

Σχέδιο συναρμολόγησης πακέτου φυσητήρα
Τυπική παροχή πεδίου
1. Φυσητήρας γυμνού άξονα
2. Βαλβίδα ανακούφισης πίεσης
3. Βαλβίδα αντεπιστροφής τύπου wafer (λεπτός τύπος)
4. Σιγαστήρας εισόδου (με φίλτρο αέρα)
5. Σιγαστήρας εξόδου
6. Κοινή βάση (με κάλυμμα ιμάντα)
7. Εύκαμπτη σύνδεση από καουτσούκ και αντιδονητικό μαξιλάρι
8. Τροχαλία κινητήρα
9. Μετρητής πίεσης
10. Ιμάντας V
11. Μπουλόνια και παξιμάδια και άλλα εξαρτήματα σύνδεσης
12. Ηλεκτρικός κινητήρας
