Τόπος καταγωγής: | Κίνα |
Μάρκα: | BK |
Πιστοποίηση: | ISO9001/ISO14001/CE |
Αριθμό μοντέλου: | BK7011 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
Ικανότητα αέρα: | 10.90-31.51m3/min | Διαφορική πίεση απαλλαγής: | 10-70KPA |
---|---|---|---|
Δύναμη μηχανών: | 5.5-45KW | Η απαλλαγή άντεξε: | DN150 (6») |
Εφαρμογή:: | Μεταβίβαση αερισμού, λείανσης, πνευματικού, που εφαρμόζεται για την κατεργασία ύδατος, το εργοστάσιο | Κύρια υλικά: | χυτοσίδηρος |
Προέλευση της τεχνολογίας: | ΗΠΑ | Συνδεμένος κοντά: | Ζώνη και τροχαλία |
Δροσισμένος: | αεροπορικώς φυσικός | ||
Υψηλό φως: | ανεμιστήρας αέρα τύπων υψηλών ριζών,ανεμιστήρας λοβών ριζών χυτοσιδήρου,10kpa ανεμιστήρας λοβών ριζών |

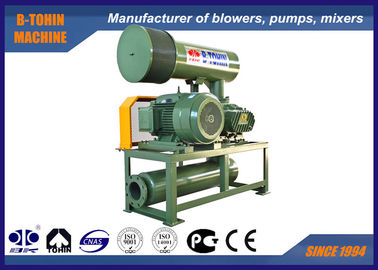

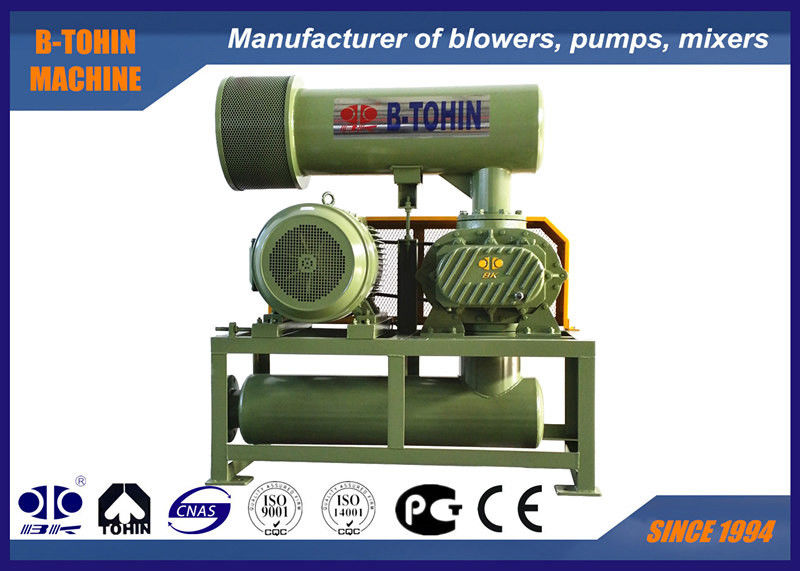

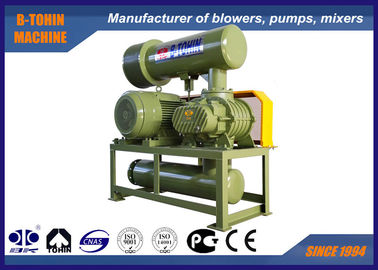

Ανεμιστήρας ριζών λοβών χυτοσιδήρου, αεροσυμπιεστής ριζών, πίεση 10-70KPA
Β-Tohin είναι επαγγελματικός κατασκευαστής ότι παράγοντας τους ανεμιστήρες ριζών λοβών χυτοσιδήρου.
Και έχουμε το ανεξάρτητο ερευνητικό τμήμα για να σχεδιάσουμε και να κάνουμε τα νέα προϊόντα σύμφωνα με την ειδική απαίτηση των πελατών.
Προδιαγραφές:
Πρότυπο |
BK7011 |
Ικανότητα αέρα |
10.90-31.51m3/min |
Διαφορική πίεση απαλλαγής |
10-70KPA |
Περιστροφική ταχύτητα |
700-1500rpm |
Τύπος μηχανών |
5.5KW-45KW 380/400/415/440V, 3PHASES, 50/60HZ, μηχανή συχνότητας επίσης διαθέσιμη |
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan Μηχανή Siemens και ABB για την επιλογή σας |
Τύπος εγκατάστασης |
Πρότυπα: οριζόντιος τύπος. Κάθετος τύπος διαθέσιμος για την επιλογή σας |
Χρώμα | Προσαρμοσμένος, πρότυπα RAL6011 |
N.W. του ανεμιστήρα χωρίς μηχανή |
477 κλ |
Μέγεθος συσκευασίας περ. |
1.8*1.3*2.1m (length*width*height) |
Χαρακτηριστικά γνωρίσματα:
1. Ελικοειδή εργαλεία συγχρονισμού τύπων για την ομαλή λειτουργία
2. Συμπαγής, η ευελιξία στην εγκατάσταση δίνει στους χρήστες περισσότερες επιλογές.
3. Ακέραια δομή του στροφείου, σταθερότερη στη μετάδοση δύναμης
4. Υιοθετήστε τις σφραγίδες εισαγόμενου πετρελαίου που γίνονται από το λάστιχο fluoro, το οποίο είναι αξιόπιστης αντοχής και υψηλής θερμοκρασίας αντίστασης.
5. Μικρή δόνηση και οικονομική κατανάλωση ενέργειας.
Φύλλο παραμέτρου
Πρότυπο | Λιμένας Dia (ΚΚ) |
Ταχύτητα | Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
περιστροφή/λεπτό | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK7011 | 150 (6») | 700 | 13.57 | 3.77 | 12.67 | 6.60 | 11.97 | 8.98 | 11.41 | 11.87 |
850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | ||
1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | ||
1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | ||
1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | ||
1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 | ||
1500 | 31.51 | 8.07 | 30.61 | 14.13 | 29.91 | 19.24 | 29.35 | 25.43 |
Πρότυπο | Λιμένας Dia (ΚΚ) |
Ταχύτητα | Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
περιστροφή/λεπτό | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK7011 | 150 (6») | 700 | 10.90 | 14.94 | ||||||
850 | 14.26 | 18.14 | 13.81 | 21.65 | ||||||
1000 | 17.63 | 21.35 | 17.18 | 25.47 | 16.75 | 27.14 | ||||
1150 | 20.99 | 24.55 | 20.54 | 29.30 | 20.11 | 31.21 | ||||
1250 | 23.23 | 26.68 | 22.78 | 31.84 | 22.36 | 33.92 | ||||
1400 | 26.59 | 29.88 | 26.15 | 35.66 | 25.72 | 37.99 | ||||
1500 | 28.84 | 32.02 | 28.39 | 38.21 | 27.96 | 40.70 |
Δομή του κύριου σώματος ανεμιστήρων
Αριθ. |
Όνομα μερών |
Qty. |
|
Αριθ. |
Όνομα μερών |
Qty. |
|
Αριθ. |
Όνομα μερών |
Qty. |
1 |
Θέση |
2 |
|
9 |
Κάλυψη αριστερών τελών |
1 |
|
17 |
Δεξαμενή πετρελαίου |
1 |
2 |
Hexagon μπουλόνι |
4 |
|
10 |
Στρογγυλή καρφίτσα |
4 |
|
18 |
Εργαλείο |
2 |
3 |
Σφραγίδα Antidust |
1 |
|
11 |
Περίβλημα |
1 |
|
19 |
Κλειδί |
2 |
4 |
Στροφείο κίνησης |
1 |
|
12 |
Παρέμβυσμα ελαίου |
4 |
|
20 |
Αξονικό μανίκι |
2 |
5 |
Ρουλεμάν τελών κίνησης |
2 |
|
13 |
Σωστή κάλυψη τελών |
1 |
|
21 |
Ρουλεμάν τελών εργαλείων |
2 |
6 |
Οδηγημένο στροφείο |
2 |
|
14 |
Μπουλόνι |
16 |
|
22 |
Πιάτο ρουλεμάν |
2 |
7 |
Κάλυψη σκόνης |
1 |
|
15 |
Διάλειμμα |
1 |
|
23 |
Διευθετήσιμο μαξιλάρι |
αρκετοί |
8 |
Θηλή λιπών |
2 |
|
16 |
Μπουλόνι |
8 |
|
24 |
Μαγνητικό καρύδι |
1 |
Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. γυμνός ανεμιστήρας άξονων
2. ανακουφίστε τη βαλβίδα
3. βαλβίδα αντεπιστροφής γκοφρετών (λεπτός τύπος)
. ησυχαστήρας κολπίσκων 4 (με το φίλτρο αέρα)
5. ησυχαστήρας απαλλαγής
. δημόσια βάση 6 (με την κάλυψη ζωνών)
. λαστιχένιος εύκαμπτος απορροφητής ενώσεων 7 και κλονισμού
8. τροχαλία μηχανών
9. μετρητής πίεσης
10. Β-ζώνη
11. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
12. ηλεκτρική μηχανή 3 φάσης
FAQ
1. Θα έπρεπε εγώ να παρέχουν ποιες είναι οι πληροφορίες όταν έρευνα;
Α: Ικανότητα αέρα
Β: Πίεση
Γ: Εφαρμογή
Δ: Περιβάλλον χρήσης (θερμοκρασία, ατμοσφαιρική πίεση)
Ε: Χρειάζεστε τη μηχανή;
Ή άλλα specials που μας δίνετε θα είναι εκτιμημένα.
2. Ποια είναι η εξουσιοδότησή σας;
Η εξουσιοδότησή μας είναι 12 μήνες μετά από έλαβε τον ανεμιστήρα ριζών. Κατά τη διάρκεια της περιόδου εξουσιοδότησης, αντικαταστήστε τα χαλασμένα μέρη δωρεάν της δαπάνης. Έξω περίοδος εξουσιοδότησης, για να παρέχει τις έγκαιρες, υψηλής ποιότητας τεχνικές υπηρεσίες και τα ανταλλακτικά παραχωρήσεων τιμών για να εξασφαλίσει συνεχή ασφαλή και υψηλής ποιότητας λειτουργία εξοπλισμού.
3. Πόσο καιρό είναι η ζωή υπηρεσιών των ριζών ανεμιστήρας;
Στο κανονικό περιβάλλον χρήσης
Μια ζωή υπηρεσιών του ανεμιστήρα είναι περισσότερο από 10 έτη.
Β η ζωή υπηρεσιών του στροφείου είναι περισσότερο από 60, 000 ώρες.
Γ η ζωή υπηρεσιών του ρουλεμάν είναι περισσότερο από 50, 000 ώρες.
Δ η ζωή υπηρεσιών του εργαλείου είναι περισσότερο από 60, 000 ώρες.
4. Ποιοι είναι οι όροι συσκευασίας σας;
Α: Γενικά, συσκευάζουμε τα αγαθά μας σε ελεύθερη περίπτωση κοντραπλακέ υποκαπνισμού. Εάν έχετε καταχωρήσει νόμιμα το δίπλωμα ευρεσιτεχνίας, μπορούμε να συσκευάσουμε τα αγαθά στα μαρκαρισμένα κιβώτιά σας μετά από να πάρουμε τις επιστολές έγκρισής σας.
5. Πώς το εργοστάσιό σας ελέγχει την ποιότητα των προϊόντων;
Έχουμε το τμήμα ποιοτικής επιθεώρησης. Πρίν στέλνουμε το προϊόν, ελέγχουμε κάθε προϊόν. Εάν υπάρχει ποιοτικό πρόβλημα, θα παραγάγουμε νέο.
6. Ποια είναι η διαδικασία καταβολής σας;
1. TT 30% ΩΣ ΠΡΟΚΑΤΑΒΟΛΉ ΚΑΙ TT 70% ΜΕΤΆ ΑΠΌ ΤΗΝ ΕΠΙΘΕΏΡΗΣΗ ΠΡΊΝ ΣΤΈΛΝΕΙ.
2.100% ΑΜΕΤΑΚΛΗΤΟ L/C ΣΕ STGHT.
