Επαγγελματικός κατασκευαστής των διάφορων ειδών ανεμιστήρων

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | BK |
| Πιστοποίηση: | ISO9001/ISO14001/CE |
| Αριθμό μοντέλου: | BK6005 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Export Standard Ξύλινη θήκη |
| Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
| Όροι πληρωμής: | L/C, T/T |
| Δυνατότητα προσφοράς: | 100 σύνολα το μήνα |
| Ικανότητα αέρα: | 4.58-12.74m3/min | Διαφορική πίεση απαλλαγής: | 10-80KPA |
|---|---|---|---|
| Δύναμη μηχανών: | 2.2-22KW | Η απαλλαγή άντεξε: | DN80 (3») |
| Τύπος ψύξης: | Αέρας | Εφαρμογή:: | Μεταβίβαση αερισμού, λείανσης, πνευματικού, που εφαρμόζεται για την κατεργασία ύδατος, το τσιμέντο, |
| Ρουλεμάν: | NSK, foroption SKF | Χρώμα: | τυποποιημένο RAL6011, ή προσαρμοσμένος |
| Επισημαίνω: | ανεμιστήρας ριζών λοβών πνευματικής μεταβίβασης τρι,80kpa τρι ανεμιστήρας ριζών λοβών,80kpa ανεμιστήρας υψηλών ριζών |
||

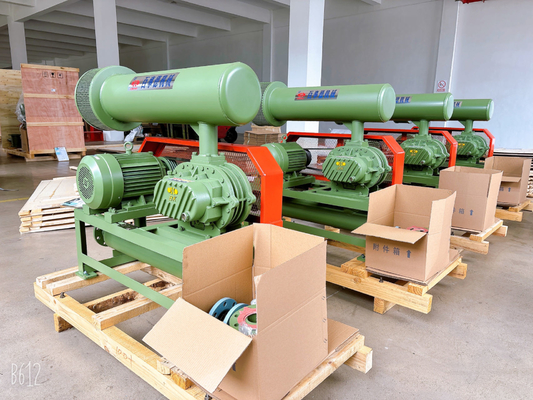

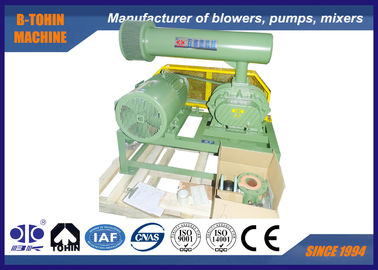

Αερισμός τρία ανεμιστήρας ριζών λοβών, περιστροφικός ανεμιστήρας, 10KPA - 80KPA, ανεμιστήρας αέρα
Περίπου BK
BK ο ανεμιστήρας ριζών είναι ένα είδος προϊόντος που σχεδιάζεται και που κατασκευάζεται σύμφωνα με τα εθνικά πρότυπα.
Αυτός ο ανεμιστήρας τύπων εφαρμόζεται ευρέως στην κατεργασία ύδατος λυμάτων που χρησιμοποιείται ως areator.
Προδιαγραφές:
|
Πρότυπο |
BK6005 |
|
Ικανότητα αέρα |
3.54-11.74m3/min |
|
Διαφορική πίεση απαλλαγής |
10-80KPA |
|
Περιστροφική ταχύτητα |
850-1800rpm |
|
Τύπος μηχανών |
2.2KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ |
|
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan Μηχανή Siemens και ABB για την επιλογή σας |
|
Τύπος εγκατάστασης |
Πρότυπα: οριζόντιος τύπος. Κάθετος τύπος διαθέσιμος για την επιλογή σας |
|
N.W. του ανεμιστήρα χωρίς μηχανή |
241 κλ |
|
Μέγεθος συσκευασίας περ. |
1.5*1.05*1.75m (length*width*height) |
Χαρακτηριστικά γνωρίσματα:
1. Ελικοειδή εργαλεία συγχρονισμού τύπων για την ομαλή λειτουργία
2. Συμπαγής, η ευελιξία στην εγκατάσταση δίνει στους χρήστες περισσότερες επιλογές.
3. Ακέραια δομή του στροφείου και του άξονα για να αποφύγει τις ανεπάρκειες της διασπασμένης δομής
4. Τα παρεμβύσματα ελαίου SKF που γίνονται από το λάστιχο fluoro με την καλή αντοχή και την υψηλής θερμοκρασίας αντίσταση εγκαθίστανται.
5. Μικρή δόνηση και μικρή κατανάλωση ενέργειας.
Φύλλο παραμέτρου
| Πρότυπο | Λιμένας Dia (ΚΚ) | Ταχύτητα | Ροή αέρος κολπίσκων (m3/min) και δύναμη άξονων (KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| περιστροφή/λεπτό | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK6005 | 80 (3») | 850 | 5.01 | 1.66 | 4.58 | 2.95 | 4.26 | 3.90 | 3.99 | 4.87 | 3.75 | 6.00 | 3.54 | 7.13 | ||||
| 1000 | 6.07 | 1.95 | 5.65 | 3.47 | 5.33 | 4.59 | 5.05 | 5.73 | 4.82 | 7.06 | 4.60 | 8.39 | 4.40 | 9.45 | 4.22 | 10.73 | ||
| 1150 | 7.13 | 2.24 | 6.71 | 3.99 | 6.39 | 5.28 | 6.11 | 6.59 | 5.88 | 8.12 | 5.67 | 9.65 | 5.46 | 10.87 | 5.29 | 12.33 | ||
| 1250 | 7.84 | 2.44 | 7.42 | 4.34 | 7.10 | 5.74 | 6.82 | 7.16 | 6.59 | 8.82 | 6.38 | 10.49 | 6.17 | 11.82 | 5.99 | 13.41 | ||
| 1400 | 8.91 | 2.73 | 8.48 | 4.86 | 8.16 | 6.43 | 7.89 | 8.02 | 7.65 | 9.88 | 7.44 | 11.74 | 7.23 | 13.24 | 7.06 | 15.02 | ||
| 1500 | 9.61 | 2.92 | 9.19 | 5.21 | 8.87 | 6.89 | 8.59 | 8.60 | 8.36 | 10.59 | 8.15 | 12.58 | 7.94 | 14.18 | 7.76 | 16.09 | ||
| 1650 | 10.68 | 3.22 | 10.25 | 5.73 | 9.93 | 7.58 | 9.66 | 9.46 | 9.42 | 11.65 | 9.21 | 13.84 | 9.00 | 15.60 | 8.83 | 17.70 | ||
| 1800 | 11.74 | 3.51 | 11.31 | 6.25 | 11.00 | 8.27 | 10.72 | 10.32 | 10.49 | 12.71 | 10.27 | 15.10 | 10.07 | 17.02 | 9.89 | 19.31 | ||
Δομή του κύριου σώματος ανεμιστήρων
|
Αριθ. |
Όνομα μερών |
Qty. |
|
Αριθ. |
Όνομα μερών |
Qty. |
|
Αριθ. |
Όνομα μερών |
Qty. |
|
1 |
Θέση |
2 |
|
9 |
Κάλυψη αριστερών τελών |
1 |
|
17 |
Δεξαμενή πετρελαίου |
1 |
|
2 |
Hexagon μπουλόνι |
4 |
|
10 |
Στρογγυλή καρφίτσα |
4 |
|
18 |
Εργαλείο |
2 |
|
3 |
Σφραγίδα Antidust |
1 |
|
11 |
Περίβλημα |
1 |
|
19 |
Κλειδί |
2 |
|
4 |
Στροφείο κίνησης |
1 |
|
12 |
Παρέμβυσμα ελαίου |
4 |
|
20 |
Αξονικό μανίκι |
2 |
|
5 |
Ρουλεμάν |
2 |
|
13 |
Σωστή κάλυψη τελών |
1 |
|
21 |
Ρουλεμάν |
2 |
|
6 |
Οδηγημένο στροφείο |
2 |
|
14 |
Μπουλόνι |
16 |
|
22 |
Πιάτο ρουλεμάν |
2 |
|
7 |
Φλυτζάνι σκόνης |
1 |
|
15 |
Διάλειμμα |
1 |
|
23 |
Διευθετήσιμο μαξιλάρι |
αρκετοί |
|
8 |
Θηλή λιπών |
2 |
|
16 |
Μπουλόνι |
8 |
|
24 |
Μαγνητικό καρύδι |
1 |
Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. κύριο σώμα ανεμιστήρων
. η πίεση 2 ανακουφίζει τη βαλβίδα
. βαλβίδα αντεπιστροφής 3
. κασκόλ κολπίσκων 4 (με το φίλτρο αέρα)
5. κασκόλ απαλλαγής
. δημόσια βάση 6 (με την κάλυψη ζωνών)
. λαστιχένιο εύκαμπτο μαξιλάρι ενώσεων 7 και κλονισμού
8. τροχαλία μηχανών
. διαμέτρημα πίεσης 9
10. Β-ζώνη
11. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
12. ηλεκτρικός κινητήρας
