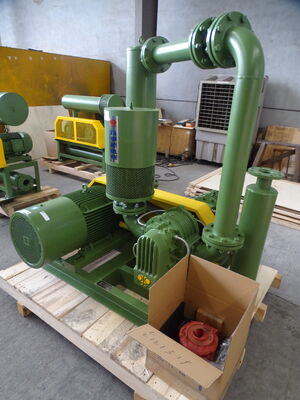

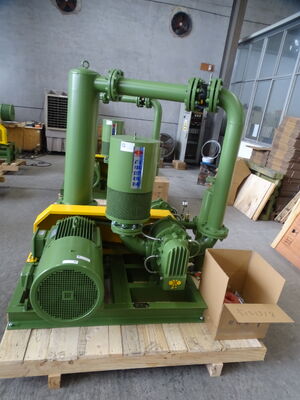

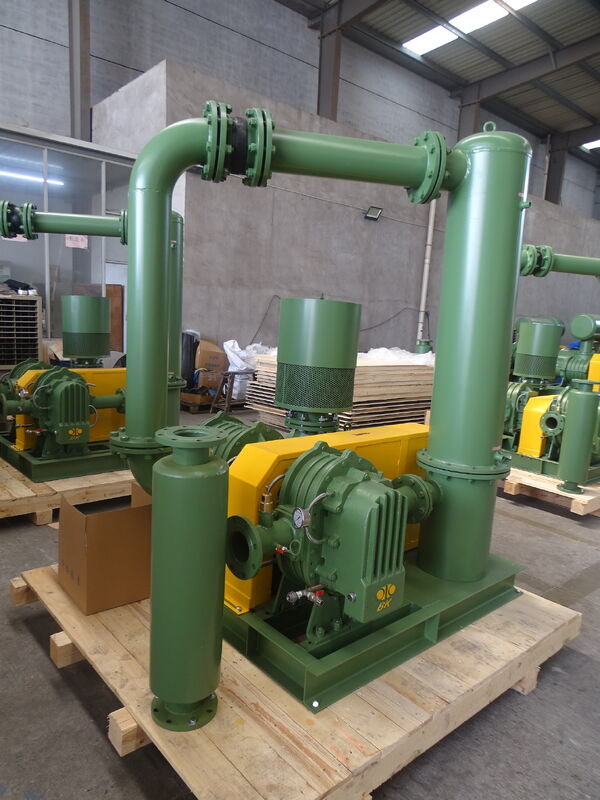

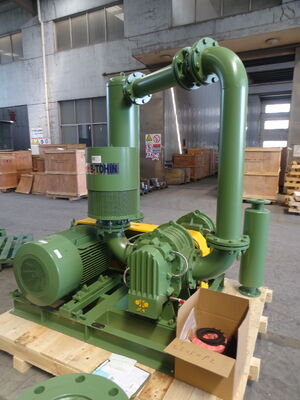

Φυσητήρας Roots BKD Υψηλής Πίεσης, Πίεση 1,0-1,5 kgf/cm², Ψύξη Νερού, Δύο Στάδια, Τριών Λοβών

1 Φουσκωτής ριζών τύπου BKD



Η διπλούδια BKD αποτελείται από δύο BKW σε σειρά, οι οποίες μπορούν να υπερβούν το όριο πίεσης ενός μόνο αναπνευστή.Το αέριο υψηλής θερμοκρασίας που απελευθερώνεται από τον πρωτογενή αναπνευστήρα ψύχεται από ένα μεσαίο ψύκτη πριν εισέλθει στον δευτερογενή αναπνευστήρα, έτσι ώστε η θερμοκρασία του να μην υπερβαίνει την καθορισμένη τιμή, εξασφαλίζοντας έτσι την καλή λειτουργία του δευτερεύοντος αναπνευστήρα.



Η σειρά BKD είναι μια διπλής φάσης φουσκωτή ριζών, η οποία έχει δύο φουσκωτές BKW σε σειρά και υπερβαίνει την ανώτατη πίεση σε σύγκριση με ένα μόνο,Επίσης υπάρχει ένα σύστημα ψύξης μεσαίας μεταξύ του πρώτου και του δεύτερου σταδίου, διασφαλίζει τη φυσιολογική θερμοκρασία της ροής αέρα στον δεύτερο ανεμιστήρα.



2 Προδιαγραφές προϊόντος



Τύπος	Εναλλακτικός αναπνευστήρας	Λιμάνι Ντία (MM)	Πίεση (kgf/cm2)	Ταχύτητα ((rmp)		Πληροφορίες σχετικά με την πρόσληψη αέρα (m3/min)	Δύναμη άξονα (kw)	Υδάτινη ψύξη ((L/min)
				Ⅰ	Ⅱ
BKD-1000	BKW5006+BKW5003	65 (((2,5")	1.0-1.5	850-1600	1050-1800	3.32-8.77	10.18-24.26	32
BKD-2000	BKW6008+BKW6005	80(3")	1.0-1.5	850-1500	850-1500	6.05-14.74	16.43-38.89	40
BKD-3000	BKW7011+BKW7006	100 (((4")	1.0-1.5	850-1500	1000-1650	13.93-29.31	30.21-69.27	50
BKD-4000	BKW8016+BKW7011	150(6")	1.0-1.5	850-1400	850-1400	20.82-41.57	49.28-103.6	70
BKD-5000	ΒKW8024+BKW8016	200(8")	1.0-1.5	850-1400	850-1400	31.97-62.99	77.31-155.6	90
BKD-6000	BKW9030+BKW9020	250 (((10")	1.0-1.5	850-1400	850-1400	55.17-105.9	124.3-252	120
BKD-7000	BKW10034+BKW10027	300 (((12")	1.0-1.5	850-1400	850-1400	80.6-150.88	175.2-383.1	160



3 ροή αέρα εισόδου (m3 / min) και ισχύς άξονα (KW) σε διαφορετικές συνθήκες



Τύπος	Λιμάνι Ντία	Ταχύτητα		Η ροή αέρα εισόδου ((m3/min) και η ισχύς άξονα ((KW) σε διαφορετικές συνθήκες								Νερό ψύξης
				1.0kgf/cm2		1.2kgf/cm2		10,4 kgf/cm2		1.5kgf/cm2
				10000 mmH2O		12000mmH2O		14000mmH2O		15000mmH2O
		στροφές		00,098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
		Ⅰ	Ⅱ	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	Ε/min
BKD-1000 (BKW5006+) BKW5003)	65 (((2,5")	850	1050	3.52	10.18	3.35	11.53	3.21	12.74	3.16	13.54	32
		1000	1200	4.49	11.80	4.32	13.37	4.17	14.76	4.13	15.68
		1150	1350	5.45	13.42	5.28	15.20	5.14	16.78	5.09	17.83
		1250	1450	6.10	14.50	5.93	16.42	5.78	18.13	5.74	19.26
		1350	1550	6.74	15.58	6.57	17.64	6.42	19.47	6.38	20.69
		1500	1700	7.71	17.20	7.54	19.48	7.39	21.50	7.34	22.83
		1600	1800	8.35	18.28	8.18	20.70	8.03	22.84	7.99	24.26





3 Μέγεθος ορίου του BKD-1000



ΒΚΔ Εικόνα φύλλου διαστάσεων                         Μονάδα: mm Τύπος Λιμάνι Ντία Δύναμη κινητήρα Α Β Γ D Ε F G H Εγώ... J Κ Α Μ N 0 n Επικεφαλής BKD-1000 65 (((2,5") 11·30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16 × 300 BKD-2000 80(3") 15 ¢45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16 × 300 BKD-3000 100 (((4") 30 ~ 45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16 × 400 55~75 650 1300 25 1400 1450 1350 BKD-4000 150(6") 55~90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16 × 400 110 770 1540 25 860 1720 1770 1560 BKD-5000 200(8") 75 ¢200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16 × 400 BKD-6000 250 (((10") 132 ̇200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16 × 400 220~280 ((6kv) 1265 2650 25 1040 2080 2130 2580 BKD-7000 300 (((12") 160~200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16 × 400 220 ~ 250 ((6kv) 1375 2750 25 2800 280 ~ 400 ((6kv) 1435 2870 25 2920 Σημείωση: Το μέγεθος Α είναι για αναφορά,αλλά δεν πρέπει να υπερβαίνει το μέγεθος Β.





4 Άλλα εξαρτήματα



(1) YUSV Τύπος άδειας βαλβίδας εκκίνησης



(2) Πολυλειτουργικό περίβλημα τύπου BDFZ-L





• Αρχή λειτουργίας βαλβίδας εκκίνησης εκφόρτωσης



Αυτή η βαλβίδα χρησιμοποιείται κυρίως στον αγωγό για τον ανεμιστήρα, τον συμπιεστή και τον ανεμιστήρα τύπου βίδες.



ο αέρας θα ρέει μέσα από την βαλβίδα, και ο ανεμιστήρας θα λειτουργήσει χωρίς φορτίο, μετά από λίγο, η βαλβίδα θα κλείσει



επειδή η διαφορά πίεσης στον αγωγό και έξω, έτσι ώστε να συνειδητοποιήσει την έναρξη χωρίς φορτίο για το φουσκωτή, και



μπορεί να επηρεάσει τον εξοπλισμό και τον κινητήρα.



• Βασικά χαρακτηριστικά της βαλβίδας εκκίνησης εκφόρτωσης

1. Είναι μηχανική δομή και λογικός σχεδιασμός, χωρίς κόνκ.
2. Δεν χρειάζεται παράκαμψη και ηλεκτρικό σύστημα εκτέλεσης.
3. Αντικαθιστά την βαλβίδα ασφαλείας και προστατεύει την εκκίνηση σε σοβαρή κατάσταση.
4. Εύκολη τοποθέτηση και συντήρηση.



• Κύρια χαρακτηριστικά του περιβλήματος

1. Χρησιμοποιώντας χάλυβα και σφουγγάρι για ηχομόνωση, και με υλικό απορρόφησης ήχου ενσωματωμένο σε αυτό, και μπορεί να μειώσει αποτελεσματικά τον θόρυβο.
2. Υπάρχουν τέσσερις πόρτες, και κάθε πλευρά μπορεί να ανοίξει καλά, το οποίο είναι βολικό για την καθημερινή συντήρηση.
3. Υιοθετώντας αφαιρούμενη δομή, η οποία είναι εύκολη για μεταφορά.
4. Συγκινητική δομή για λιγότερο πάτωμα.
