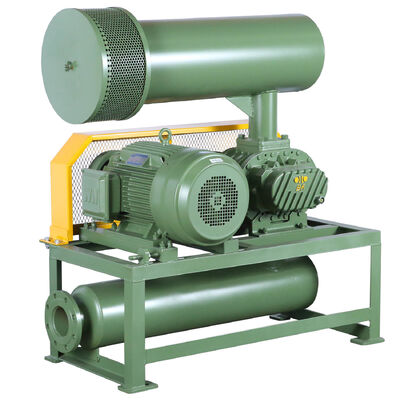

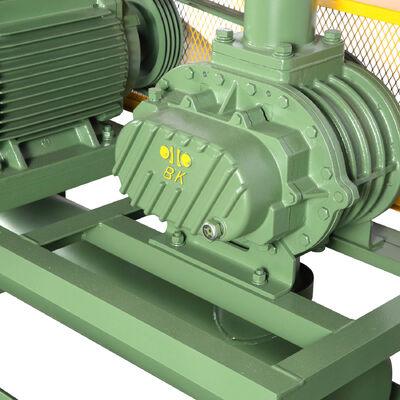

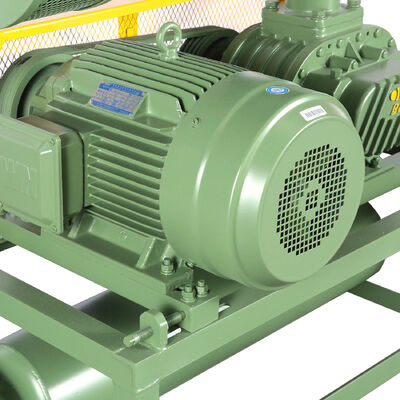

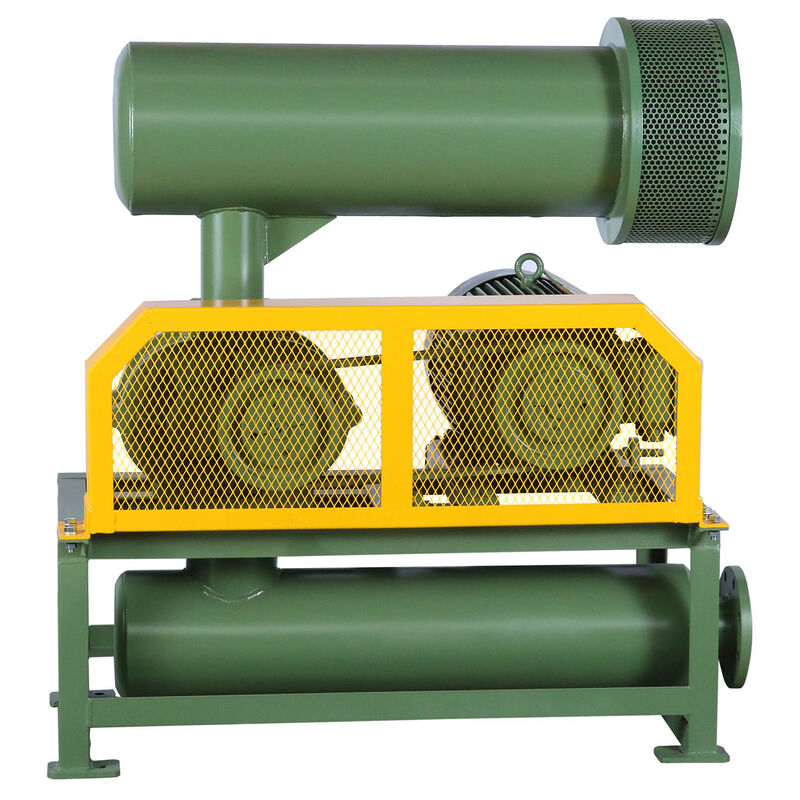

B-Tohin BK6015 DN150mm, ο φυσητήρας Roots τρίλοβου τέταρτης γενιάς για μεταφορά σκόνης και κόκκων
Σχετικά με τον φυσητήρα Roots τρίλοβου BK
Ο φυσητήρας Roots σειράς BK, με την ενιαία δομή πτερωτής και άξονα, έχει ευρεία εφαρμογή στην προστασία του περιβάλλοντος, την ηλεκτρική ενέργεια, την αρχιτεκτονική, την παροχή αερίου κ.λπ.
Περιγραφή προϊόντος
Ο φυσητήρας Roots είναι ένας φυσητήρας όγκου, και εκφορτίζει σταθερή ποσότητα αέρα ανάλογα με την ταχύτητα περιστροφής του. Σε κάθε περιστροφή, δύο λοβοί ολοκληρώνουν τρεις φορές την απορρόφηση και την εκφόρτιση αέρα. Σε σύγκριση με τον φυσητήρα διπλού λοβού, έχει λιγότερους παλμούς αέρα, μικρότερη αλλαγή φορτίου, υψηλότερη αντοχή, χαμηλότερο θόρυβο και δονήσεις.
Δύο παράλληλοι άξονες έχουν από τρεις λοβούς, όλοι οι λοβοί διατηρούν μικρό διάκενο μεταξύ τους και με το εσωτερικό περίβλημα. Σε κάθε περιστροφή των λοβών, μια ορισμένη ποσότητα αέρα απορροφάται στην είσοδο και μεταφέρεται από την εσωτερική επιφάνεια του περιβλήματος στο στόμιο εκφόρτισης του φυσητήρα.
Οι δύο άξονες θα περιστρέφονται από τα γρανάζια χρονισμού, χωρίς καμία επαφή μεταξύ των λοβών, έτσι ώστε να μπορούν να περιστρέφονται με υψηλή ταχύτητα χωρίς καμία λίπανση εσωτερικά. Έχει τα ακόλουθα χαρακτηριστικά: Απλή διαμόρφωση, ομαλή λειτουργία, καλή σταθερότητα απόδοσης. Έχει εφαρμοστεί ευρέως σε διάφορες βιομηχανίες.
Κύρια Χαρακτηριστικά
1) Ομαλή λειτουργία καθώς υιοθετούνται γρανάζια χρονισμού ελικοειδούς τύπου.
2) Ευέλικτοι τρόποι τοποθέτησης λόγω της ίδιας δομής στην είσοδο και την έξοδο.
3) Υιοθετεί πιο λογική δομή ρουλεμάν, η οποία μπορεί να αυξήσει τη διάρκεια ζωής λειτουργίας των ρουλεμάν.
4) Χαμηλός θόρυβος, δονήσεις και κατανάλωση ενέργειας.
Προδιαγραφές
| Μοντέλο |
BK6015 |
| Χωρητικότητα αέρα |
14.23m3/Min-37.95m3/Min |
| Διαφορική πίεση εκφόρτισης |
10-50KPA |
| Ταχύτητα περιστροφής |
850rpm-1800rpm |
| Τύπος κινητήρα |
11-22/30/37-45KW
380/400/415/440V, 3ΦΑΣΕΙΣ, 50/60HZ |
| Τύπος εγκατάστασης |
Τυπικό: οριζόντιος τύπος.
Διαθέσιμος κάθετος τύπος για την επιλογή σας |
| Καθαρό βάρος φυσητήρα χωρίς κινητήρα |
380kg |
| Χαρακτηριστικά |
1. Γρανάζια χρονισμού ελικοειδούς τύπου για ομαλή λειτουργία
2. Συμπαγής, ευελιξία στην εγκατάσταση προσφέρει περισσότερες επιλογές στους χρήστες.
3. Ενιαία δομή πτερωτής και άξονα που αποφεύγει τα μειονεκτήματα του φυσητήρα διαχωρισμένης δομής
4. Υιοθετούνται εισαγόμενες τσιμούχες λαδιού από φθοριούχο καουτσούκ με μεγάλη αντοχή στη φθορά και σε υψηλές θερμοκρασίες.
5. Χαμηλός θόρυβος, χαμηλές δονήσεις και κατανάλωση ενέργειας.
|
Παράμετρος
| Μοντέλο |
Διάμετρος στόμιου (mm) |
Ταχύτητα |
Χωρητικότητα εισόδου (m3/min) και ισχύς άξονα (KW) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
0.5kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
5000mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK6015 |
150(6") |
850 |
16.66 |
4.61 |
15.65 |
8.08 |
14.89 |
11.00 |
14.23 |
13.94 |
|
|
| 1000 |
20.02 |
5.43 |
19.01 |
9.50 |
18.25 |
12.94 |
17.60 |
16.40 |
17.04 |
20.39 |
| 1150 |
23.38 |
6.24 |
22.37 |
10.93 |
21.61 |
14.88 |
20.96 |
18.86 |
20.40 |
23.45 |
| 1250 |
25.62 |
6.78 |
24.61 |
11.88 |
23.85 |
16.18 |
23.2 |
20.50 |
22.64 |
25.49 |
| 1400 |
28.99 |
7.60 |
27.98 |
13.3 |
27.21 |
18.12 |
26.56 |
22.96 |
26.00 |
28.55 |
| 1500 |
31.23 |
8.14 |
30.22 |
14.25 |
29.46 |
19.44 |
28.81 |
24.6 |
28.25 |
30.59 |
| 1650 |
34.59 |
8.96 |
33.58 |
15.68 |
32.82 |
21.35 |
32.17 |
27.05 |
31.61 |
33.65 |
| 1800 |
37.95 |
9.77 |
36.94 |
17.10 |
36.18 |
23.29 |
35.53 |
29.51 |
34.97 |
36.71 |
Χαρακτηριστικά
1. Γρανάζια χρονισμού ελικοειδούς τύπου για ομαλή λειτουργία
2. Συμπαγής, ευελιξία στην εγκατάσταση προσφέρει περισσότερες επιλογές στους χρήστες.
3. Ενιαία δομή πτερωτής ανώτερη από διαχωρισμένη δομή, πιο σταθερή στη μετάδοση ισχύος
4. Υιοθετούνται εισαγόμενες τσιμούχες λαδιού από φθοριούχο καουτσούκ, το οποίο έχει καλή αντοχή στη φθορά και σε υψηλές θερμοκρασίες.
5. Μικρές δονήσεις και οικονομική κατανάλωση ενέργειας.
Διάγραμμα Διαστάσεων Προϊόντος
| BKΔιάγραμμα Διαστάσεων |
|
|
|
|
|
|
|
|
|
|
|
Μονάδα:mm |
Τύπος |
Διάμετρος στόμιου |
Ισχύς κινητήρα |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
0 |
P |
Q |
4-M16×h |
Βάρος
(kg) |
| BK6015 |
150(6") |
11~22 |
1340 |
1064 |
113 |
222 |
748 |
232 |
364 |
1460 |
238 |
476 |
573 |
180 |
280 |
24 |
4-M16×400 |
380 |
| 30 |
539 |
636 |
| 37~45 |
563 |
660 |
| Οι διαστάσεις για τα BK12034 και BK12042 θα παρέχονται ειδικά. |
| Τυπικόςεξοπλισμόςπεριλαμβάνει: Σιγαστήρας εισόδου και εξόδου, μανόμετρο, βάση, τροχαλία φυσητήρα, τροχαλία κινητήρα, ιμάντας, προστατευτικό ιμάντα, βαλβίδα εκτόνωσης, βαλβίδα αντεπιστροφής. Το παραπάνω βάρος αφορά μόνο τον τυπικό εξοπλισμό, εξαιρουμένου του κινητήρα.Αρχή Λειτουργίας
Ο φυσητήρας Roots είναι ένας φυσητήρας όγκου, και εκφορτίζει σταθερή ποσότητα αέρα ανάλογα με την ταχύτητα περιστροφής του. Σε κάθε περιστροφή, δύο λοβοί ολοκληρώνουν τρεις φορές την απορρόφηση και την εκφόρτιση αέρα. Σε σύγκριση με τον φυσητήρα διπλού λοβού, έχει λιγότερους παλμούς αέρα, μικρότερη αλλαγή φορτίου, υψηλότερη αντοχή, χαμηλότερο θόρυβο και δονήσεις.
Δύο παράλληλοι άξονες έχουν από τρεις λοβούς, όλοι οι λοβοί διατηρούν μικρό διάκενο μεταξύ τους και με το εσωτερικό περίβλημα. Σε κάθε περιστροφή των λοβών, μια ορισμένη ποσότητα αέρα απορροφάται στην είσοδο και μεταφέρεται από την εσωτερική επιφάνεια του περιβλήματος στο στόμιο εκφόρτισης του φυσητήρα.
Οι δύο άξονες θα περιστρέφονται από τα γρανάζια χρονισμού, χωρίς καμία επαφή μεταξύ των λοβών, έτσι ώστε να μπορούν να περιστρέφονται με υψηλή ταχύτητα χωρίς καμία λίπανση εσωτερικά. Έχει τα ακόλουθα χαρακτηριστικά: Απλή διαμόρφωση, ομαλή λειτουργία, καλή σταθερότητα απόδοσης. Έχει εφαρμοστεί ευρέως σε διάφορες βιομηχανίες.
