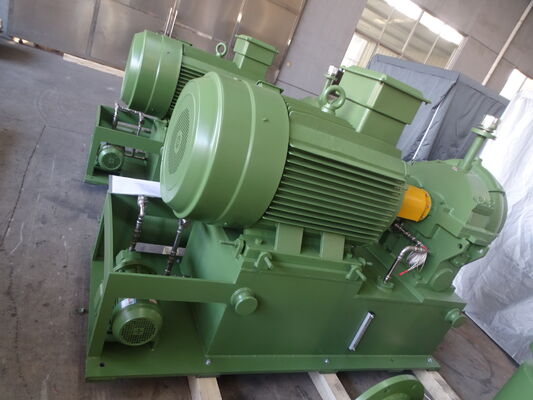

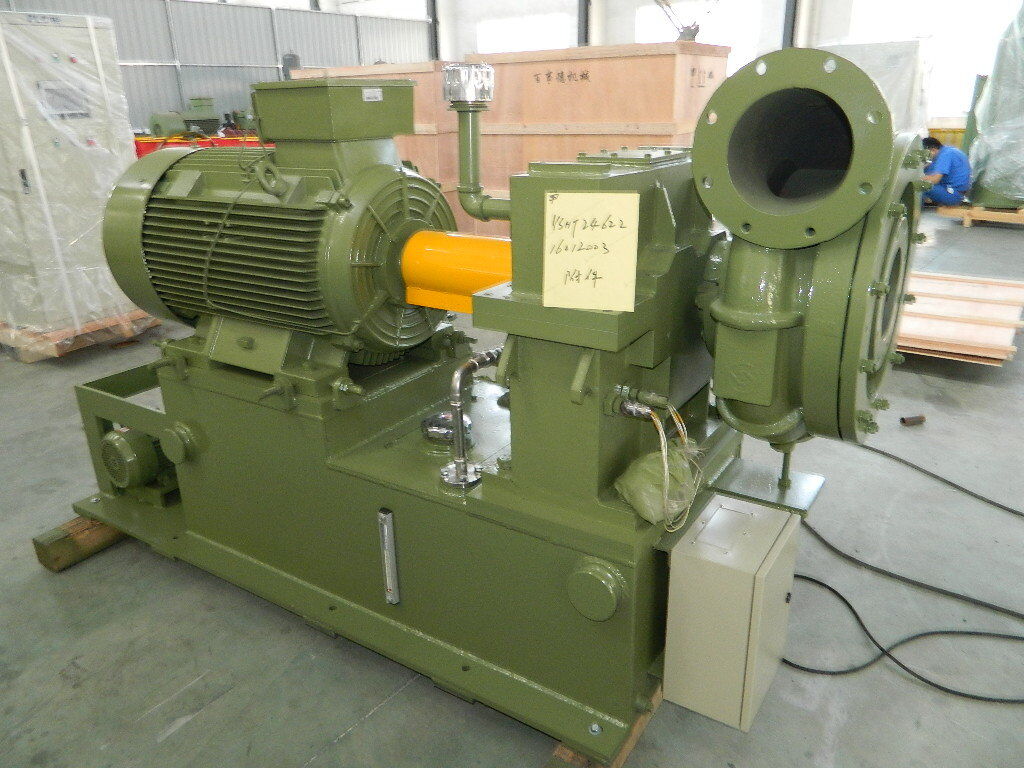

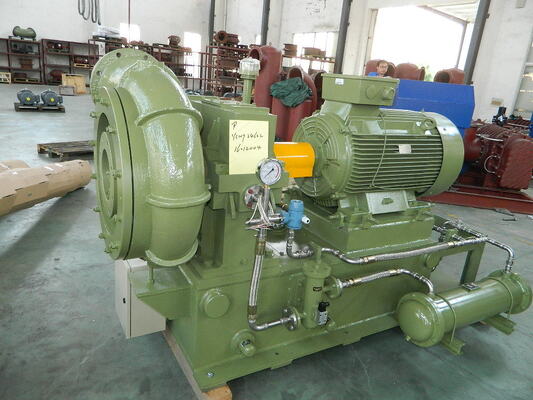

Σειρά GS250,50-100Kpa Πίεση, 250 m3/min Ρεύση αέρα,Μια-σταδίου υψηλής ταχύτητας τηλεχειριστήρας φυγοκεντρικός αναπνευστήρας


Παρατηρήσεις:
1.Η πίεση εκφόρτισης έχει σχεδιαστεί στα 198Kpa(A), το πεδίο εφαρμογής:145-198 Kpa (A) ή η αναλογία πίεσης ε είναι 1 . 5 ≤ε≤1 . 9 6 ;
2. Περιεκτικότητα σε σκόνη και άλλες στερεές ακαθαρσίες ≤10mg/m3.
3. Ο κινητήρας πρέπει να είναι ειδικός όταν η στάθμη της θάλασσας είναι υψηλότερη από 1000 μέτρα.
4.Δεν είναι κατάλληλο για τη θερμοκρασία εισόδου πάνω από 60℃ ή τη θερμοκρασία εξόδου πάνω από 120℃.
5.Η ροή αέρα στο παραπάνω φύλλο είναι η τιμή στην κατάσταση των 20℃ και 1 atm.
6. Συμβουλευτείτε το τεχνικό μας τμήμα για τη χωρητικότητα που δεν εμφανίζεται στον κατάλογο.
7.Για επιλογή μοντέλου μονοβάθμιας φυγοκεντρικής αντλίας κενού υψηλής ταχύτητας, επικοινωνήστε με το Τεχνικό Τμήμα της εταιρείας μας.


1, Συσκευή πτερυγίου οδηγού εισόδου
Αποτελούμενη από εννέα πτερύγια, η συσκευή οδηγού πτερυγίου εισόδου είναι εγκατεστημένη πριν από την πτερωτή και ο ανοιχτός βαθμός της ελέγχεται από ηλεκτρικό χειριστή. Όταν ο ηλεκτρικός χειριστής λαμβάνει σήμα 4-20 mA από τον πίνακα ελέγχου, προσαρμόζει τον ανοικτό βαθμό των πτερυγίων (η τιμή του ανοιχτού βαθμού εμφανίζεται τόσο στον πίνακα του ηλεκτρικού χειριστή όσο και στην οθόνη ελέγχου) έτσι ώστε η συσκευή πτερυγίου οδηγού εισόδου να μπορεί να λειτουργήσει πριν ρέει αέριο στην πτερωτή και να συνειδητοποιήσει τη λειτουργία ρύθμισης ροής αέρα 45-100%.

2, Volute
Ο καταλληλότερος σπειροειδής δρομέας υιοθετείται για αξιόπιστη πνευματική απόδοση, υψηλή απόδοση και για την επίτευξη όλης της απόδοσης πολλαπλών μεταβλητών στο 85%.




3, κουτί αναβάθμισης
Είναι εξοπλισμένο με ελικοειδές γρανάζι ανύψωσης. Το κάλυμμα είναι σκληρυμένο με διάχυση και εξαιρετική απόδοση σε περιστροφή υψηλής ταχύτητας και μεγάλη διάρκεια ζωής.


Υιοθετείται ρουλεμάν συρόμενου τύπου με μεταλλική επιφάνεια Babbitt. Το ρουλεμάν παίρνει λιπαντικό φιλμ για τη στήριξη του άξονα και την ψύξη του. Χαρακτηρίζεται με χαμηλή τριβή, χαρακτηριστικό υψηλού αντικτυπήματος, αξιόπιστη απόδοση και μακροζωία.




4, πτερωτή υψηλής απόδοσης
Η πτερωτή, η οποία είναι τριμερούς μικτού ημι-ανοικτού τύπου, έχει σχεδιαστεί από την τρισδιάστατη θεωρία. Η καμπύλη για την πτερωτή επιλέγεται επαναλαμβανόμενη για προσομοίωση

κατάσταση λειτουργίας στον υπολογιστή και καλύτερη προσαρμογή για την πραγματική ροή αερίου. Εν τω μεταξύ, μειώνει την παραμόρφωση των πτερυγίων που προκαλείται από τη φυγόκεντρη δύναμη και βελτιώνει την αξιοπιστία της απόδοσης.
Ο προηγμένος τύπος σύνδεσης υιοθετείται για την πτερωτή και τον άξονα υψηλής ταχύτητας. Πριν από την παράδοση, πραγματοποιούνται δοκιμές υπέρβασης ταχύτητας και δυναμικής ζυγοστάθμισης του στροφείου για τη διασφάλιση της υψηλής απόδοσης του φυσητήρα.
Το υλικό της πτερωτής είναι προαιρετικό, αερομεταλλικό ή ανοξείδωτο χάλυβα ή άλλα υλικά διαθέσιμα σύμφωνα με τις απαιτήσεις του τελωνείου.






Δομή ανεμιστήρα

Ο φυγοκεντρικός φυσητήρας της σειράς Gs διαθέτει πρόβολο μονοβάθμιας, αξονική είσοδο και δομή ριζικής εκκένωσης. Ο αέρας εισέρχεται στον σωλήνα αναρρόφησης και στη συσκευή οδηγού πτερυγίου εισαγωγής από τη ρύθμιση του φίλτρου εισόδου. Ο κύριος κινητήρας οδήγησης συνδέεται με τη ζεύξη και το κουτί ανύψωσης. Κατά την εκκίνηση,
το γρανάζι ανύψωσης οδηγεί την τριμερή μικτή ημι-ανοιχτή πτερωτή για να παράγει αέριο για τροφοδοσία και το αέριο να εκκενώνεται μέσω του διαχύτη χωρίς πτερύγια και του θαλάμου σπειρών.


Κύρια χαρακτηριστικά

·Καλή αεροδυναμική απόδοση: τριμερής ημι-ανοιχτή πτερωτή μικτής ροής που υιοθετήθηκε για να μην προκαλείται εύκολα δίνη και για μικρές απώλειες ροής αέρα.

·Ρυθμισμένη από το πτερύγιο οδήγησης εισαγωγής, η καμπύλη απόδοσης της μονάδας είναι επίπεδη και ακόμη και υπό μη σχεδιασμένες συνθήκες λειτουργίας, μπορεί να επιτευχθεί καλό αποτέλεσμα εξοικονόμησης ενέργειας.

· Συμπαγής δομή, μικρή επιφάνεια δαπέδου, εύκολη λειτουργία.

·Η πτερωτή είναι κατασκευασμένη από κράμα αεροπορικού αλουμινίου υψηλής αντοχής, που κατασκευάζεται από εισαγόμενο κέντρο μηχανικής κατεργασίας πέντε συντεταγμένων με μικρό σφάλμα καμπύλης. Έχει αξιόπιστη πνευματική απόδοση και υψηλή απόδοση, ενώ μπορεί να εξοικονομήσει 15%-25% ενέργεια σε σύγκριση με τους περισσότερους φυσητήρες Roots.

·Το στροφείο και το γρανάζι επιτάχυνσης είναι ενσωματωμένης δομής, γεγονός που μειώνει σημαντικά τις μηχανικές απώλειες.

·Ελικοειδής μηχανισμός επιτάχυνσης που υιοθετήθηκε για καλή σταθερότητα, χαμηλούς κραδασμούς, χαμηλό θόρυβο και μεγάλη διάρκεια ζωής σε λειτουργία υψηλής ταχύτητας.

·Ειδικό ανακλινόμενο ρουλεμάν: μέσω ειδικών ανακλινόμενων μαξιλαριών, το προϊόν έχει υψηλή σταθερότητα όταν τρέχει με υψηλή ταχύτητα.

· Υψηλός βαθμός αυτόματου ελέγχου, καλή αξιοπιστία.


Σχετικά με εμάς

①Το 1994, η Yixing Pengde Machinery Co., Ltd. (μια κοινοπραξία Κίνας-Ιαπωνίας) γεννήθηκε και μεταφέρθηκε στο Industrial Park for Environmental SCI and TECH. Το επόμενο έτος με την επωνυμία της εταιρείας άλλαξε σε B-Tohin Machine (Jiangsu)Co.,Ltd.

②Εντοπισμός του φυσητήρα HC το 1996

③Το 1999, ίδρυσε μια κοινή επιχείρηση με την επωνυμία Tohin Machine Co., Ltd. με την TUTHILL Pneumatics Group (Ηνωμένες Πολιτείες).

④Τοποποίηση και μαζικές πωλήσεις του φυσητήρα BK το 2000

⑤Το 2004, η HC Blower και η BK Blower κέρδισαν την τιμή του "νέου προϊόντος υψηλής τεχνολογίας" και η εταιρεία βαθμολογήθηκε ως επιχείρηση υψηλής τεχνολογίας. Την ίδια χρονιά, η εταιρεία πέρασε την πιστοποίηση ISO9001, αγόρασε περισσότερα από 30000 τετραγωνικά μέτρα για νέο εργοστάσιο και δώρισε 500000 γιουάν για την κατασκευή του γυμνασίου B-Tohin Qinghu Hope.

⑥Το 2009, ο ανεμιστήρας υψηλής ταχύτητας ενός σταδίου κυκλοφόρησε με επιτυχία και το BK βαθμολογήθηκε ως διάσημο εμπορικό σήμα της πόλης Wuxi και διάσημο σήμα κατατεθέν της επαρχίας Jiangsu. Το έργο του προγράμματος πυρσού της επαρχίας Jiangsu και μια σειρά από διπλώματα ευρεσιτεχνίας επιτεύχθηκε, επίσης η εταιρεία τέθηκε από κοινού, με την καρδιά της ιδέας:

⑦Η επωνυμία BK της εταιρείας βαθμολογήθηκε ως «Κίνα γνωστό εμπορικό σήμα» το 2013.

⑧Το 2014, η εταιρεία αναγνωρίστηκε ως «Jiangsu Aerodynamic Research Center» από το Τμήμα Επιστήμης & Τεχνολογίας της επαρχίας Jiangsu και πήρε το πιστοποιητικό ISO14001. Ταυτόχρονα, ο Αυτοματισμός Γραφείου τέθηκε σε χρήση με επιτυχία.

⑨Το 2015, η εταιρεία εισήγαγε ένα ολόκληρο σύστημα δοκιμής απόδοσης ανεμιστήρα. Υπέβαλε με επιτυχία προσφορά για τα βιομηχανικά περιουσιακά στοιχεία 2600 τετραγωνικών μέτρων στη ζώνη οικονομικής ανάπτυξης Yixing και ίδρυσε την Wuxi B-Tohin Blower Technology Co., Ltd.

⑩Το 2016, η σινοκορεατική κοινοπραξία Wuxi B-Tohin & Ace Blower Science and Technology Co., Ltd. ιδρύθηκε. Την ίδια χρονιά, εισήχθη με επιτυχία ο φυγοκεντρικός φυσητήρας φύλλου αέρα και ιδρύθηκε η Tohin Vietnam Industry.

⑪Το 2017, η εταιρεία άνοιξε το Διαδίκτυο των πραγμάτων έξυπνο, ο ελεγκτής ισορροπίας του φυσητήρα Air Bearing Turbo Centrifugal τέθηκε με επιτυχία σε χρήση. Ιδρύθηκε η Ένωση Επιστήμης και Τεχνολογίας της B-Tohin.

⑫Το 2018, κυκλοφόρησε με επιτυχία ο φυγοκεντρικός φυσητήρας μαγνητικής ανάρτησης B-Tohin, ο φυσητήρας από ανοξείδωτο χάλυβα και άλλα νέα προϊόντα.

⑬Το 2019, υιοθέτησε τη διαχείριση της πλατφόρμας ERP σε ολόκληρη την εταιρεία και πέρασε την αξιολόγηση «Informational and Industrialize Integration» το 2019.

⑭ Ο βιδωτήρας B-Tohin κυκλοφόρησε με επιτυχία στην αγορά το 2021.

⑮Ξεκίνησε το συμβόλαιο διαχείρισης ενέργειας και πωλήσεων μίσθωσης προϊόντων νέου τύπου το 2022. Με μια νέα έκταση 75000 τετραγωνικών μέτρων που αποκτήθηκε, ξεκίνησε το έργο σχεδιασμού και έξυπνης κατασκευαστικής βάσης ανεμιστήρα υψηλής απόδοσης και κτιρίου γραφείων της B-Tohin.

Το νέο κτήριο του εργοστασίου ολοκληρώθηκε με επιτυχία και μεταφέρθηκε.
