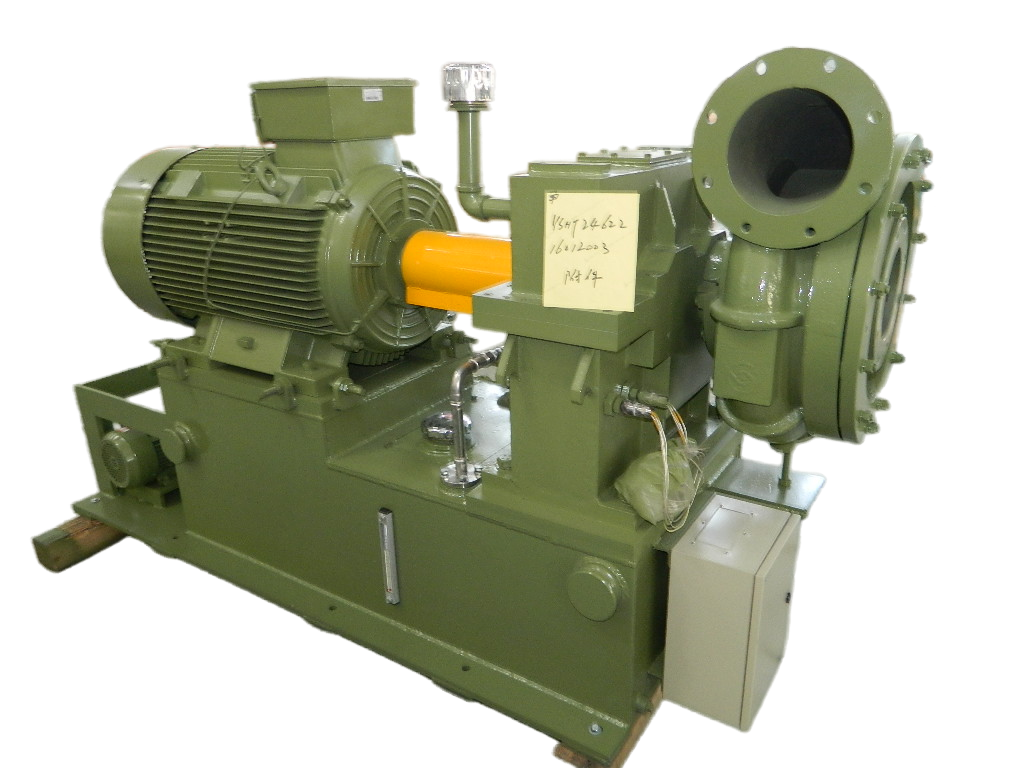

GS160 Σειρά 50-100 Kpa Πίεση, μονοστασιακός υψηλής ταχύτητας φυγόκεντρος ανεμιστήρας

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	BK
Πιστοποίηση:	ISO9001/ISO14001
Αριθμό μοντέλου:	GS160-(1,5-2,0)

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 Σετ
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Export Standard Ξύλινη θήκη
Χρόνος παράδοσης:	20-40 εργάσιμες ημέρες, εξαρτάται από το ποσό παραγγελίας και τις προδιαγραφές
Όροι πληρωμής:	L/C, T/T
Δυνατότητα προσφοράς:	10 σετ ανά μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Χωρητικότητα αέρα:	160 m³/λεπτό	Διαφορική πίεση εκφόρτισης:	50/60/70/80/90/100KPA
Ισχύς κινητήρα:	185/220/250/280/315KW	Κύρια μέρη:	Συσκευή οδηγού πτερυγίου εισαγωγής, Volute, Step-up box, Πτερωτή υψηλής απόδοσης
Μοντέλο και προδιαγραφές:	GS80-GS500	Χαρακτηριστικά:	Εύκολη εγκατάσταση/Εύκολη λειτουργία/Εύκολη συντήρηση
Εφαρμογές:	επεξεργασία νερού, οικοδομικό υλικό, χημικά, ηλεκτρική ενέργεια, χάλυβας κ.λπ	Θερμ.:	20℃
Επισημαίνω:	Επνευστήρας φυγόκεντρου υψηλής ταχύτητας σειράς GS160 , Κεντροφυλλικός ανεμιστήρας πίεσης 50-100 Kpa , μονοστάσιο φυγοκεντρικό φουσκωτή με εγγύηση

Σειρά GS160 πίεσης 50-100 Kpa, φυγόκεντρος ανεμιστήρας υψηλής ταχύτητας ενός σταδίου

Σχετικά με τον GS

Ο φυγοκεντρικός φυσητήρας μιας βαθμίδας υψηλής ταχύτητας της σειράς GS είναι ειδικά σχεδιασμένος για αερισμό επεξεργασίας λυμάτων. Εν τω μεταξύ, είναι διαθέσιμος για μεσαία, όπως αέρας, άζωτο, διοξείδιο του αζώτου και άλλα μη διαβρωτικά αέρια.

Ο φυσητήρας Gs χαρακτηρίζεται από ευρεία εφαρμογή, σημαντική εξοικονόμηση ενέργειας, μικρή επιφάνεια και εύκολη εγκατάσταση, λειτουργία και συντήρηση.

Προδιαγραφές

型号 Μοντέλο	压力 Πίεση	风量 Ροή αέρα	功率 Εξουσία
	Kpa	m³/λεπτό	KW
GS160-1,5	50	160	185
GS160-1,6	60	160	220
GS160-1,7	70	160	250
GS160-1,8	80	160	280
GS160-1,9	90	160	280
GS160-2,0	100	160	315

Παρατηρήσεις:

1.Η πίεση εκφόρτισης έχει σχεδιαστεί στα 198Kpa(A), το πεδίο εφαρμογής:145-198 Kpa (A) ή η αναλογία πίεσης ε είναι 1 . 5 ≤ε≤1 . 9 6 ;

2. Περιεκτικότητα σε σκόνη και άλλες στερεές ακαθαρσίες ≤10mg/m3.

3. Ο κινητήρας πρέπει να είναι ειδικός όταν η στάθμη της θάλασσας είναι υψηλότερη από 1000 μέτρα.

4.Δεν είναι κατάλληλο για τη θερμοκρασία εισόδου πάνω από 60℃ ή τη θερμοκρασία εξόδου πάνω από 120℃.

5.Η ροή αέρα στο παραπάνω φύλλο είναι η τιμή στην κατάσταση των 20℃ και 1 atm.

6. Συμβουλευτείτε το τεχνικό μας τμήμα για τη χωρητικότητα που δεν εμφανίζεται στον κατάλογο.

7.Για επιλογή μοντέλου μονοβάθμιας φυγοκεντρικής αντλίας κενού υψηλής ταχύτητας, επικοινωνήστε με το Τεχνικό Τμήμα της εταιρείας μας.

Εφαρμογές

ένα. Για τη βιομηχανία τσιμέντου: φυσητήρας μεταφοράς τσιμέντου, εξαερισμός κ.λπ.

σι. Για Σύστημα Επεξεργασίας Λυμάτων: φυσητήρας αερισμού, ανεμιστήρας οπισθόπλυσης κ.λπ.

ντο. Για πνευματική μεταφορά: για τη μεταφορά υλικών σε σκόνη, όπως αλεύρι, τσιμέντο, άμμος, σιτηρά κ.λπ.

ρε. Για συλλογή σκόνης, καθαρισμό σκόνης, αερισμό σε κάποιο εργοστάσιο, νοσοκομείο, κτίρια κ.λπ.

μι. Για Ηλεκτροπαραγωγικό Σταθμό: μεταφορά αερίου, αύξηση οξυγόνου, εξαερισμός, καθαρισμός σκόνης κ.λπ.

Δομή ανεμιστήρα

Ο φυγοκεντρικός φυσητήρας της σειράς Gs διαθέτει πρόβολο μονοβάθμιας, αξονική είσοδο και δομή ριζικής εκκένωσης. Ο αέρας εισέρχεται στον σωλήνα αναρρόφησης και στη συσκευή οδηγού πτερυγίου εισαγωγής από τη ρύθμιση του φίλτρου εισόδου. Ο κύριος κινητήρας οδήγησης συνδέεται με τη ζεύξη και το κουτί ανύψωσης. Κατά την εκκίνηση,

το γρανάζι ανύψωσης οδηγεί την τριμερή μικτή ημι-ανοιχτή πτερωτή για να παράγει αέριο για τροφοδοσία και το αέριο να εκκενώνεται μέσω του διαχύτη χωρίς πτερύγια και του θαλάμου σπειρών.

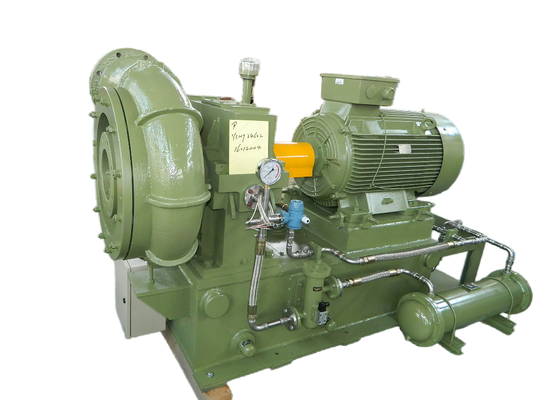

GS160 Σειρά 50-100 Kpa Πίεση, μονοστασιακός υψηλής ταχύτητας φυγόκεντρος ανεμιστήρας

Κύρια χαρακτηριστικά

·Καλή αεροδυναμική απόδοση: τριμερής ημι-ανοιχτή πτερωτή μικτής ροής που υιοθετήθηκε για να μην προκαλείται εύκολα δίνη και για μικρές απώλειες ροής αέρα.

·Ρυθμισμένη από το πτερύγιο οδήγησης εισαγωγής, η καμπύλη απόδοσης της μονάδας είναι επίπεδη και ακόμη και υπό μη σχεδιασμένες συνθήκες λειτουργίας, μπορεί να επιτευχθεί καλό αποτέλεσμα εξοικονόμησης ενέργειας.

· Συμπαγής δομή, μικρή επιφάνεια δαπέδου, εύκολη λειτουργία.

·Η πτερωτή είναι κατασκευασμένη από κράμα αεροπορικού αλουμινίου υψηλής αντοχής, που κατασκευάζεται από εισαγόμενο κέντρο μηχανικής κατεργασίας πέντε συντεταγμένων με μικρό σφάλμα καμπύλης. Έχει αξιόπιστη πνευματική απόδοση και υψηλή απόδοση, ενώ μπορεί να εξοικονομήσει 15%-25% ενέργεια σε σύγκριση με τους περισσότερους φυσητήρες Roots.

·Το στροφείο και το γρανάζι επιτάχυνσης είναι ενσωματωμένης δομής, γεγονός που μειώνει σημαντικά τις μηχανικές απώλειες.

·Ελικοειδής μηχανισμός επιτάχυνσης που υιοθετήθηκε για καλή σταθερότητα, χαμηλούς κραδασμούς, χαμηλό θόρυβο και μεγάλη διάρκεια ζωής σε λειτουργία υψηλής ταχύτητας.

·Ειδικό ανακλινόμενο ρουλεμάν: μέσω ειδικών ανακλινόμενων μαξιλαριών, το προϊόν έχει υψηλή σταθερότητα όταν τρέχει με υψηλή ταχύτητα.

· Υψηλός βαθμός αυτόματου ελέγχου, καλή αξιοπιστία.

Σχέδιο συναρμολόγησης συσκευασίας φυσητήρα

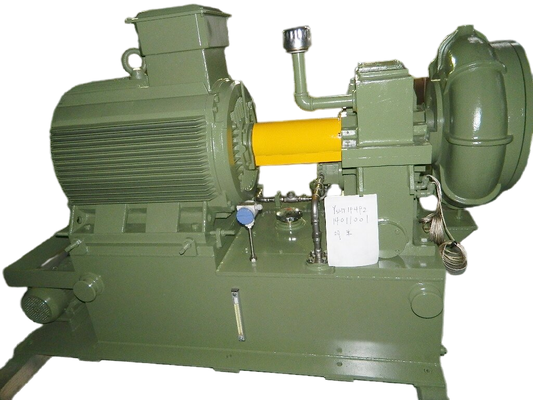

GS160 Σειρά 50-100 Kpa Πίεση, μονοστασιακός υψηλής ταχύτητας φυγόκεντρος ανεμιστήρας

Τυπική παροχή πεδίου εφαρμογής

1. Φυσητήρας Κύριο σώμα

2. Πτερύγιο οδηγού εισαγωγής

3. Σιγαστήρας εισόδου

4. Εύκαμπτος σύνδεσμος από ανοξείδωτο χάλυβα

5. Κιβώτιο ταχυτήτων υψηλής ταχύτητας

7. Βαλβίδα εκκένωσης

8. Βαλβίδα ελέγχου
