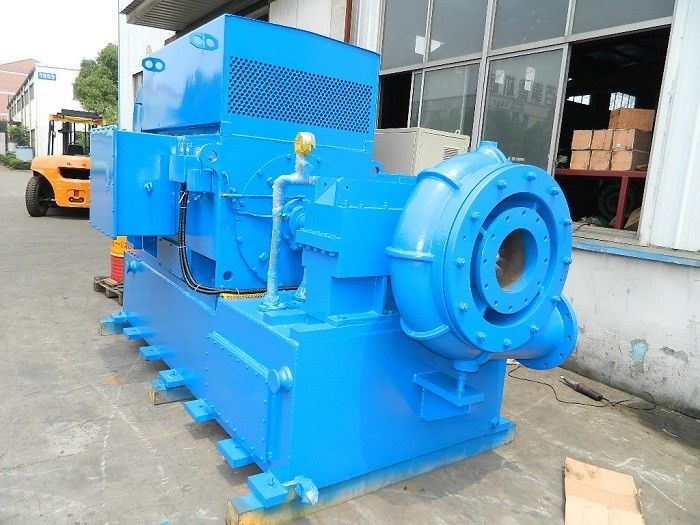

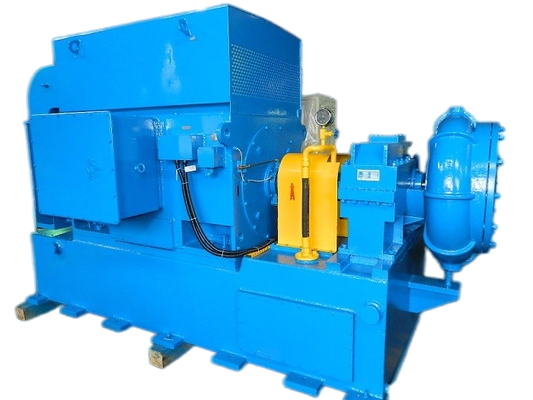

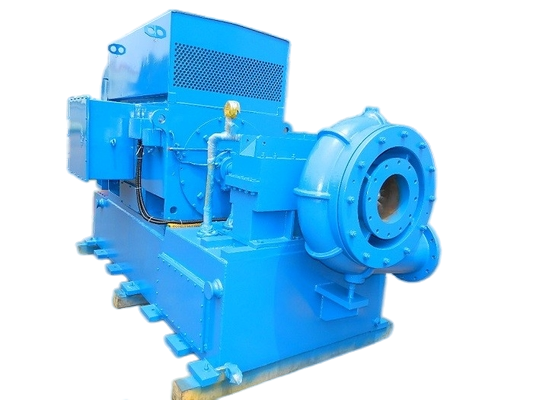

GS120 σειρά 120 m3/min ροή αέρα Μονόστατο κεντρικό ανεμιστήρα υψηλής ταχύτητας

Σειρά GS120 120 m³/min Ροή αέρα Μονόβαθμος Φυγοκεντρικός ανεμιστήρας υψηλής ταχύτητας

Σχετικά με τον GS


Ο φυγοκεντρικός φυσητήρας μιας βαθμίδας υψηλής ταχύτητας της σειράς GS είναι ειδικά σχεδιασμένος για αερισμό επεξεργασίας λυμάτων. Εν τω μεταξύ, είναι διαθέσιμος για μεσαία, όπως αέρας, άζωτο, διοξείδιο του αζώτου και άλλα μη διαβρωτικά αέρια.

Ο φυσητήρας Gs χαρακτηρίζεται από ευρεία εφαρμογή, σημαντική εξοικονόμηση ενέργειας, μικρή επιφάνεια και εύκολη εγκατάσταση, λειτουργία και συντήρηση.

Προδιαγραφές

Εφαρμογές

ένα. Για τη βιομηχανία τσιμέντου: φυσητήρας μεταφοράς τσιμέντου, εξαερισμός κ.λπ.

σι. Για το σύστημα επεξεργασίας λυμάτων: φυσητήρας αερισμού, ανεμιστήρας οπισθόπλυσης κ.λπ.

ντο. Για πνευματική μεταφορά: για τη μεταφορά υλικών σε σκόνη, όπως αλεύρι, τσιμέντο, άμμος, σιτηρά κ.λπ.

ρε. Για συλλογή σκόνης, καθαρισμό σκόνης, αερισμό σε κάποιο εργοστάσιο, νοσοκομείο, κτίρια κ.λπ.

μι. Για Ηλεκτροπαραγωγικό Σταθμό: μεταφορά αερίου, αύξηση οξυγόνου, εξαερισμός, καθαρισμός σκόνης κ.λπ.

Δομή ανεμιστήρα

Ο φυγοκεντρικός φυσητήρας της σειράς Gs διαθέτει πρόβολο μονοβάθμιας, αξονική είσοδο και δομή ριζικής εκκένωσης. Ο αέρας εισέρχεται στον σωλήνα αναρρόφησης και στη συσκευή οδηγού πτερυγίου εισαγωγής από τη ρύθμιση του φίλτρου εισόδου. Ο κύριος κινητήρας οδήγησης συνδέεται με τη ζεύξη και το κουτί ανύψωσης. Κατά την εκκίνηση,

το γρανάζι ανύψωσης οδηγεί την τριμερή μικτή ημι-ανοιχτή πτερωτή για να παράγει αέριο για τροφοδοσία και το αέριο να εκκενώνεται μέσω του διαχύτη χωρίς πτερύγια και του θαλάμου σπειρών.

Αποτέλεσμα λειτουργίας

·Καλή αεροδυναμική απόδοση: τριμερής ημι-ανοιχτή πτερωτή μικτής ροής που υιοθετήθηκε για να μην προκαλείται εύκολα δίνη και για μικρές απώλειες ροής αέρα.

·Ρυθμισμένη από το πτερύγιο οδήγησης εισαγωγής, η καμπύλη απόδοσης της μονάδας είναι επίπεδη και ακόμη και υπό μη σχεδιασμένες συνθήκες λειτουργίας, μπορεί να επιτευχθεί καλό αποτέλεσμα εξοικονόμησης ενέργειας.

· Συμπαγής δομή, μικρή επιφάνεια δαπέδου, εύκολη λειτουργία.

·Η πτερωτή είναι κατασκευασμένη από κράμα αεροπορικού αλουμινίου υψηλής αντοχής, που κατασκευάζεται από εισαγόμενο κέντρο μηχανικής κατεργασίας πέντε συντεταγμένων με μικρό σφάλμα καμπύλης. Έχει αξιόπιστη πνευματική απόδοση και υψηλή απόδοση, ενώ μπορεί να εξοικονομήσει 15%-25% ενέργεια σε σύγκριση με τους περισσότερους φυσητήρες Roots.

·Το στροφείο και το γρανάζι επιτάχυνσης είναι ενσωματωμένης δομής, γεγονός που μειώνει σημαντικά τις μηχανικές απώλειες.

·Ελικοειδής μηχανισμός επιτάχυνσης που υιοθετήθηκε για καλή σταθερότητα, χαμηλούς κραδασμούς, χαμηλό θόρυβο και μεγάλη διάρκεια ζωής σε λειτουργία υψηλής ταχύτητας.

·Ειδικό ανακλινόμενο ρουλεμάν: μέσω ειδικών ανακλινόμενων μαξιλαριών, το προϊόν έχει υψηλή σταθερότητα όταν τρέχει με υψηλή ταχύτητα.

· Υψηλός βαθμός αυτόματου ελέγχου, καλή αξιοπιστία.

Σχέδιο συναρμολόγησης συσκευασίας φυσητήρα

Τυπική παροχή πεδίου εφαρμογής

1. Φυσητήρας Κύριο σώμα

2. Πτερύγιο οδηγού εισαγωγής

3. Σιγαστήρας εισόδου

4. Εύκαμπτος σύνδεσμος από ανοξείδωτο χάλυβα

5. Κιβώτιο ταχυτήτων υψηλής ταχύτητας

7. Βαλβίδα εκκένωσης

8. Βαλβίδα ελέγχου

9. Πλαίσιο βάσης

10. Σύστημα λιπαντικού

11. Κουτί ελέγχου PLC

12. Κινητήρας
