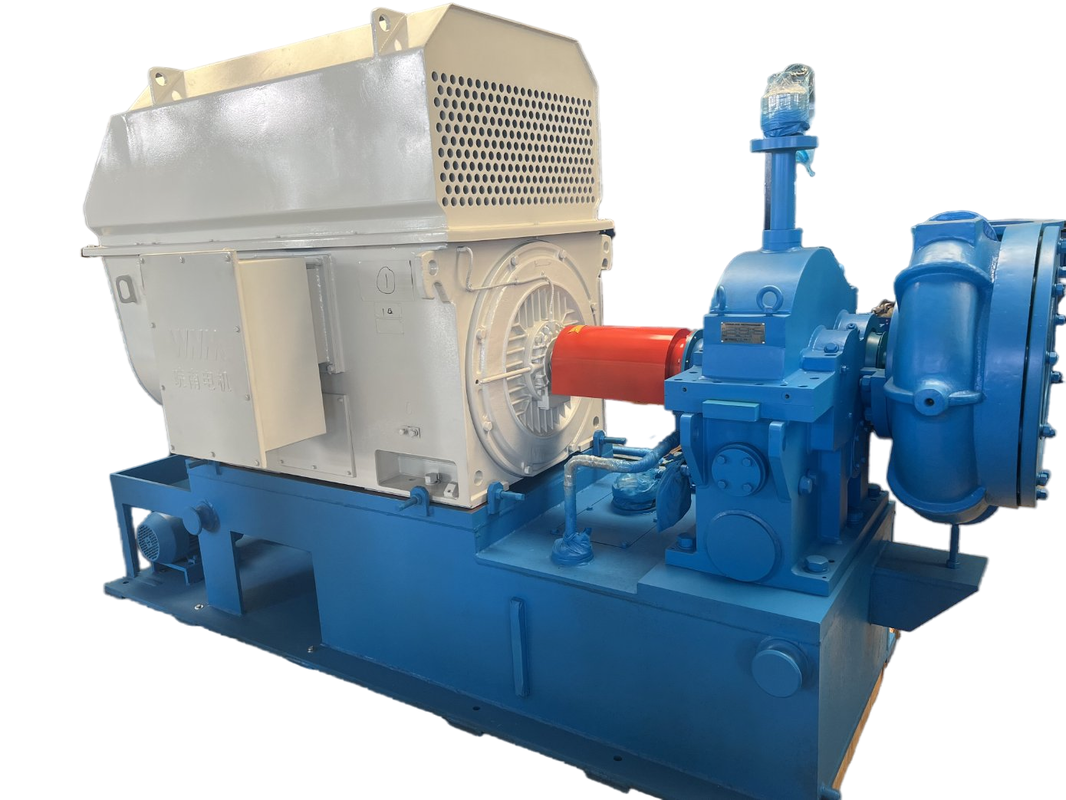

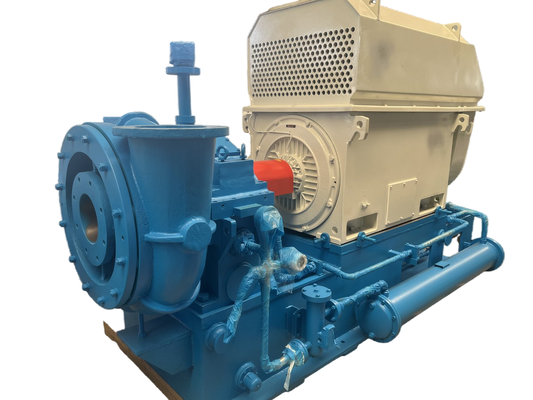

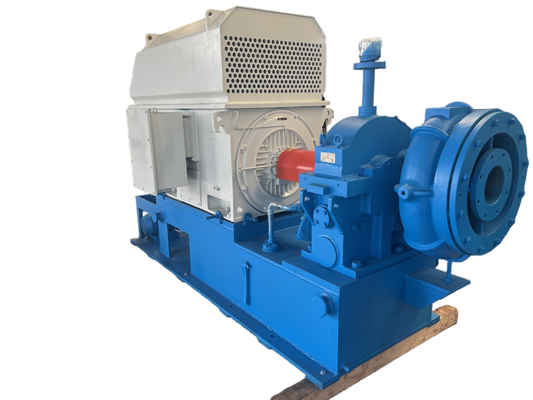

GS80 σειρά επεξεργασία νερού μονόστατο υψηλής ταχύτητας φυγόκεντρο αναπνευστήρα

Μοντέλο Αρ.

GS80-(1,5-2,0)

Διαφορική πίεση εκφόρτισης

50/60/70/80/90/100 ΚΠΑ

Ισχύς κινητήρα

90/110/132/132/160/160 KW

Χωρητικότητα αέρα

80 m³/λεπτό

Τύπος κινητήρα

380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ

1. Συσκευή οδηγού πτερυγίου εισόδου

• θέση —— μπροστά από την πτερωτή του φυσητήρα

  ---

• Λειτουργία——Όχι μόνο για τη ρύθμιση της χωρητικότητας του ανεμιστήρα εντός 45% - 100%, αλλά και για τη διασφάλιση της υψηλότερης απόδοσης του φυσητήρα εντός του εύρους ρύθμισης του, ειδικά όταν οι παράμετροι λειτουργίας αποκλίνουν από τα σχεδιασμένα δεδομένα (χαμηλή θερμοκρασία ή χαμηλή πίεση).

  ---

• Ρύθμιση——αυτόματη ή μη αυτόματη λειτουργία κάνοντας κλικ στην οθόνη αφής στο πλαίσιο ελέγχου του ανεμιστήρα. Κάτω από την αυτόματη λειτουργία, το πτερύγιο οδηγού εισόδου ρυθμίζεται από τον ηλεκτρικό χειριστή σε καθορισμένη αναλογία αφού λάβει σήμα DC 4-20 mA, ενώ υπό συνθήκες χειροκίνητης λειτουργίας ή συντήρησης, το πτερύγιο ρυθμίζεται χειροκίνητα.

2. Σχέδιο ώριμης έλικας

Αξιόπιστη πνευματική απόδοση, υψηλή απόδοση, απόδοση πολλαπλών μεταβλητών 85%.

3. Φτερωτή υψηλής απόδοσης

• Η καμπύλη για την πτερωτή επιλέγεται επαναλαμβανόμενη για την προσομοίωση της κατάστασης λειτουργίας στον υπολογιστή και την καλύτερη προσαρμογή για την πραγματική ροή αερίου.

  ---

• Κατασκευασμένο από εναέριο κράμα αλουμινίου ή ανοξείδωτο χάλυβα, ανοιχτή διαδρομή λυγισμένη προς τα πίσω (η μικρότερη γωνία βύθισης 6 μοιρών), επιφανειακά επεξεργασμένη με λεπτή μηχανική επεξεργασία.

4. Ανεβασμένη δομή κιβωτίου ταχυτήτων και έδρανο υψηλής αξιοπιστίας

• Το κιβώτιο ταχυτήτων είναι οριζόντιας διαιρούμενης δομής, σπειροειδές περίβλημα συνδεδεμένο με το κάτω περίβλημα και διαχωρισμένο από το επάνω περίβλημα, μέσω του οποίου μειώνεται ο χρόνος που απαιτείται για την εκφόρτωση του καλύμματος του κιβωτίου.

• ---

  Ο άξονας υψηλής ταχύτητας υιοθετεί τεχνολογία δίσκου σκληρής ώσης, υψηλής απόδοσης και χαμηλής μηχανικής απώλειας που επιβεβαιώνεται από την επαφή γραμμής.
• Ρουλεμάν Ellipse (εξάρθρημα) που υιοθετήθηκε για μεγάλο γρανάζι, ρουλεμάν με κλίση για γρανάζια υψηλής ταχύτητας.

  ---

• Ο άξονας του φυσητήρα και του γραναζιού είναι κατασκευασμένος από θερμικά επεξεργασμένος χάλυβας σφυρηλάτησης και σωστά λειασμένος. Κάθε οριζόντια κρίσιμη ταχύτητα είναι εντός του εύρους ±15% από την κανονική ταχύτητα και η ταχύτητα συντονισμού στρέψης είναι εντός του εύρους ±10% από την ταχύτητα λειτουργίας, όλα τα περιστρεφόμενα μέρη είναι δυναμικά ισορροπημένα.

  ---

• Το γρανάζι ανύψωσης είναι ελικοειδούς τύπου Parallel Axis με ενσωματωμένο μικρό γρανάζι και περιστρεφόμενο άξονα.

• ---

  Κατασκευασμένο από κραματοποιημένο χάλυβα σφυρηλάτησης επιφανειακής σβέσης και με ακρίβεια λειοτρίβησης, ο δείκτης σέρβις του γραναζιού είναι τουλάχιστον 1,8.

5. Οδήγηση εργαλείων υψηλής ακρίβειας

• Υιοθετήθηκε εξοπλισμός καλύτερης ποιότητας

  ---

• Ο βαθμός ακριβείας του γραναζιού σταθεροποιείται στο ISO1328 5~4

  ---

• Ο βαθμός ακρίβειας μπορεί να φτάσει το 3.
• Βαθμός ακριβείας ίση με το πρότυπο AGMA ή DIN

6. Σύνδεση μεταξύ πτερωτής και άξονα υψηλής ταχύτητας

• Υιοθετήστε τον τύπο σύνδεσης του κλειδιού ίσιας ακραίας όψης (πείρος) και του τριγωνικού άξονα

  ---

• Η μεγαλύτερη ισχύς που μπορεί να μεταφέρει φτάνει τα 3.000 kW.

  ---

• Βολικό στη συναρμολόγηση και αποσυναρμολόγηση χωρίς ζημιά σε εξαρτήματα

7. Σφραγίδες υψηλής απόδοσης

• Το υλικό των σφραγίδων είναι κράμα μαλακής υφής. (υιοθετήθηκε η σπειροειδής σφραγίδα)

  ---

• Αξιόπιστη λειτουργία, μεγάλη διάρκεια ζωής

  ---

• Κανένα πρόβλημα διαρροής

  ---

• Απαιτείται χαμηλό κόστος για τη συντήρηση, βολικό στην αντικατάσταση

  ---

• Η κατανάλωση ενέργειας μειώνεται χωρίς τριβές
