Βιδωτός Φυσητήρας
Προδιαγραφές Μηχανήματος

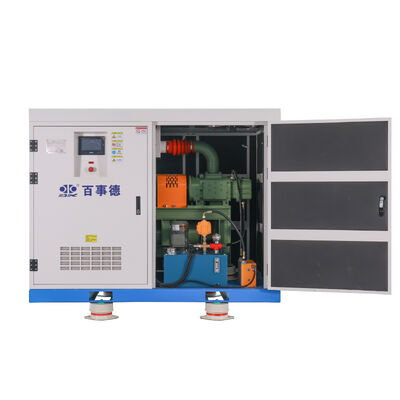

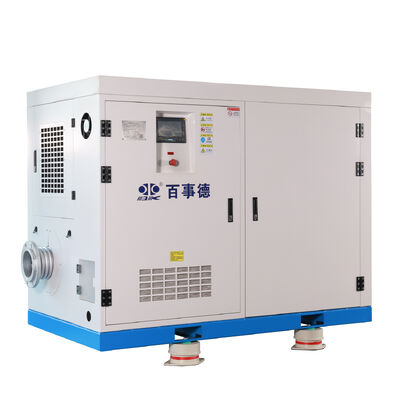

Ο βιδωτός φυσητήρας μόνιμου μαγνήτη μεταβλητής συχνότητας BLG είναι ένα προηγμένο σύστημα πεπιεσμένου αέρα σχεδιασμένο για ενεργειακή απόδοση και ακριβή έλεγχο σε βιομηχανικές εφαρμογές. Αυτός ο φυσητήρας συνδυάζει τεχνολογία αιχμής κινητήρα και κίνησης με στιβαρή βιδωτή συμπίεση, καθιστώντας τον ιδανικό για βιομηχανίες που δίνουν προτεραιότητα στην εξοικονόμηση ενέργειας, την επιχειρησιακή ευελιξία και την αξιοπιστία. Ο σχεδιασμός του ανταποκρίνεται στις σύγχρονες ανάγκες για βιωσιμότητα και οικονομικά αποδοτική απόδοση σε δυναμικά περιβάλλοντα.
| Λίπανση με πίεση |
Εύρος Πίεσης |
100-200KPa |
Εύρος Ροής Αέρα |
3-200m³/min |
Εύρος Ισχύος |
11-500kw |
| Αρ. |
Μοντέλο |
Διάμετρος |
Πίεση Εξαγωγής
(KPa)
|
Ροή Αέρα
(m³/min)
|
Ισχύς Κινητήρα
(Kw)
|
Ταχύτητα Κύριου Σώματος
(rpm)
|
| 1 |
BLG115RA-Ⅱ |
DN150 |
100-150 |
3.0-6.8 |
11-22 |
3500-6000 |
| 2 |
BLG115RB-Ⅱ |
4.0-9.4 |
11-30 |
3500-6000 |
| 3 |
BLG170RA-Ⅱ |
11.2-23.1 |
30-75 |
2800-5000 |
| 4 |
BLG170RB-Ⅱ |
15.3-315 |
30-90 |
2800-5000 |
| 5 |
BLG210RA-Ⅱ |
DN250 |
100-150 |
22.6-45.8 |
45-110 |
2600-4800 |
| 6 |
BLG210RB-Ⅱ |
28.2-56.6 |
55-132 |
2600-4800 |
| 7 |
BLG300RB-Ⅱ |
DN300 |
100-150 |
55.3-98.9 |
110-250 |
2000-3300 |
| 8 |
BLG360RB-Ⅱ |
DN350 |
100-150 |
101.2-196.4 |
220-480 |
1800-3100 |
| 9 |
BLG170RA-Ⅲ |
DN150 |
160-200 |
10.5-21.1 |
45-75 |
3000-5000 |
| 10 |
BLG170RB-Ⅲ |
14.8-28.9 |
45-110 |
3000-5000 |
| 11 |
BLG210RA-Ⅲ |
DN250 |
160-200 |
20.5-42.1 |
75-132 |
2800-4800 |
| 12 |
BLG210RB-Ⅲ |
28.1-53.6 |
75-160 |
2800-4800 |
| 13 |
BLG300RB-Ⅲ |
DN300 |
160-200 |
52.1-95 |
160-315 |
2200-3300 |
Χαρακτηριστικά
Εξοικονόμηση ενέργειας
Χάρη στην αρχή της αδιαβατικής συμπίεσης, η συνολική απόδοση του βιδωτού φυσητήρα χωρίς λάδι υπερβαίνει το 75%, εξοικονομώντας περισσότερο από 20%-35% ενέργεια σε σύγκριση με τον φυσητήρα Roots. Ο φυσητήρας χαρακτηρίζεται από υψηλότερη πίεση εξαγωγής και χαμηλότερους παλμούς πίεσης.
Χαμηλός θόρυβος
Ο αεροδυναμικός θόρυβος του βιδωτού ρότορα είναι πολύ μικρός, και η ομαλή έξοδος εξαλείφει την ξαφνική απελευθέρωση εσωτερικού αέρα, και η κυματιστή εισαγωγή και έξοδος αέρα ελαχιστοποιούν τις διακυμάνσεις της ροής αέρα, έτσι ο θόρυβος είναι μικρότερος από αυτόν των παραδοσιακών φυσητήρων.
Έξυπνος
Ο έξυπνος έλεγχος PLC, ο τηλεχειρισμός και διάφορες μέθοδοι επικοινωνίας είναι βολικοί για τη λειτουργία και τη διαχείριση
Χαμηλό κόστος
Ο βελτιστοποιημένος δομικός σχεδιασμός επιτρέπει την ανθεκτικότητα του προϊόντος με λιγότερη κατανάλωση. Επίσης, δεν απαιτείται ειδική υποδομή λόγω της ομαλής λειτουργίας και του μικρού φορτίου της μονάδας.
Περιγραφή εξαρτημάτων φυσητήρα
|
Κύριο σώμα βιδωτού φυσητήρα άξονα
|
Ρότορας υψηλής απόδοσης
● υιοθετεί σύγχρονα γρανάζια και γρανάζια κίνησης εθνικού προτύπου ακρίβειας βαθμού 5
● Καινοτόμος διάταξη ρουλεμάν βίδας, υιοθετήθηκε σταθερό ακτινικό ρουλεμάν και ρουλεμάν ώσης για αύξηση της διάρκειας ζωής
● διαχωρισμός λαδιού και αερίου μεταξύ θαλάμου συμπίεσης και θαλάμου λίπανσης που πραγματοποιείται από
Στεγανοποίηση λαβυρίνθου + στεγανοποίηση ανθρακικού δακτυλίου, εξασφαλίζοντας την εξαγωγή καθαρού αέρα.
|
 |
|

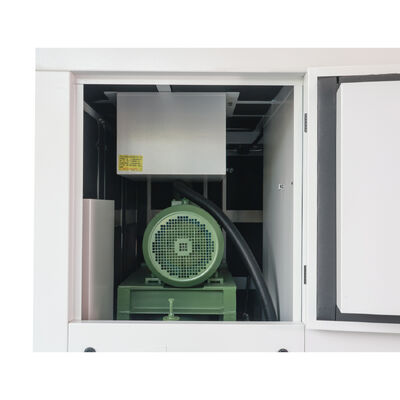

Κινητήρας μόνιμου μαγνήτη
|
Μαγνητικές ιδιότητες, δεν απαιτείται εξωτερική ενέργεια για τη διατήρηση του μαγνητικού του πεδίου
● Υψηλή απόδοση και εξοικονόμηση ενέργειας, η μέση απόδοση 75%-80% μπορεί να επιτευχθεί στο εύρος ταχύτητας 1500-6000 σ.α.λ.
● Η υψηλή ακρίβεια στη ρύθμιση της τάσης μπορεί να παρατείνει τη διάρκεια ζωής της μπαταρίας.
● Χωρίς ψήκτρες, χωρίς συλλέκτες και χωρίς σπινθήρες κατά τη λειτουργία, οπότε δεν υπάρχει ασύρματη παρεμβολή,
που βελτιώνει σημαντικά την απόδοση λειτουργίας.
|
|
| Σύστημα λίπανσης λαδιού |
Πιο αξιόπιστο σύστημα λίπανσης ψύξης με εξαναγκασμένη κυκλοφορία σχεδιασμένο ξεχωριστά
● προηγμένο σύστημα κυκλώματος λαδιού που αποτελείται από αντλία λαδιού, ψύκτη λαδιού και φίλτρο λαδιού
● η χαμηλή θερμοκρασία λαδιού επιτρέπει μεγαλύτερη διάρκεια ζωής των ρουλεμάν και των γραναζιών
|
|
| Σύστημα ελέγχου λειτουργίας |
Ολοκληρωμένο όργανο παρακολούθησης σταθμού, μονάδα ελέγχου σήματος, μετατροπέας, οθόνη αφής κ.λπ., δεν απαιτείται πρόσθετη εγκατάσταση
● η επιλογή των εξαρτημάτων κίνησης είναι βελτιστοποιημένη και οι ρυθμίσεις παραμέτρων μπορούν να επιτύχουν με ακρίβεια υψηλότερη απόδοση
● Πλήρεις αυτόματες λειτουργίες ελέγχου και προστασίας, και πραγματοποίηση ελέγχου σε πραγματικό χρόνο και τηλεχειρισμού ταυτόχρονα
● Μια ποικιλία τρόπων λειτουργίας, επιτρέποντας στους χρήστες να προσαρμόζουν τη λειτουργία σε πιο οικονομική λειτουργία
ανάλογα με τις αλλαγές στις συνθήκες εργασίας
|
|
Πεδίο Εφοδιασμού
| Είδη |
Περιγραφή |
Μονάδα |
Ποσ. |
Παρατηρήσεις |
| 1 |
Κύριο σώμα φυσητήρα |
σετ |
1 |
|
| 2 |
Κινητήρας |
σετ |
1 |
VFD |
| 3 |

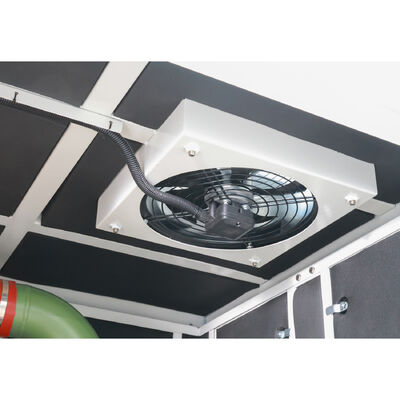

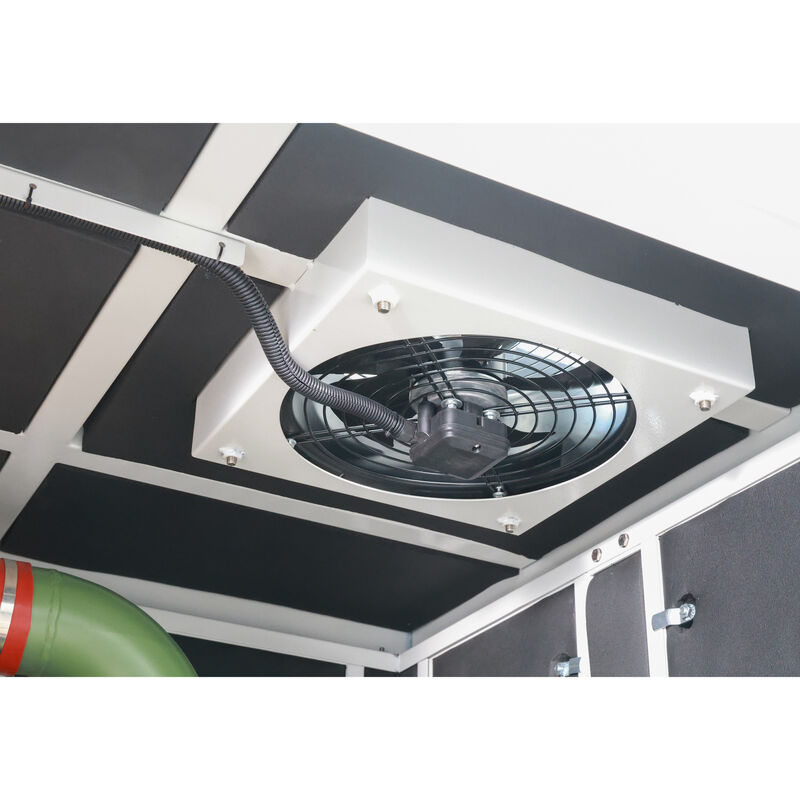

Ανεμιστήρας ψύξης |
σετ |
1 |
|
| 4 |
Εναλλάκτης θερμότητας |
σετ |
1 |
|
| 5 |
Φίλτρο αέρα |
σετ |
1 |
|
| 6 |
Φίλτρο λαδιού |
σετ |
1 |
|
| 7 |
Βαλβίδα πίεσης |
σετ |
1 |
|
| 8 |
Αντλία λαδιού |
σετ |
1 |
|
| 9 |
Σωλήνας σύνδεσης |
τεμ. |
1 |
|
| 10 |
Ρελές |
σετ |
1 |
|
| 11 |
Μετατροπέας |
σετ |
1 |
Taiwan QMA |
| 12 |
Περίβλημα |
σετ |
1 |
|
| 13 |
Βαλβίδα αντεπιστροφής |
σετ |
1 |
|
| 14 |
Αρμός διαστολής από ανοξείδωτο χάλυβα |
σετ |
1 |
|
| 15 |
Βαλβίδα ανακούφισης |
σετ |
1 |
|
Αρχή Λειτουργίας
Ένας περιστροφικός κοχλίας συμπιεστής που χρησιμοποιεί δύο αλληλοσυνδεόμενες βίδες για συμπίεση αέρα θετικής μετατόπισης. Παρέχει ομαλή ροή αέρα χωρίς παλμούς με χαμηλότερη δόνηση/θόρυβο σε σύγκριση με τους εμβολοφόρους φυσητήρες.
Σχετικά με εμάς
①Το 1994, γεννήθηκε η Yixing Pengde Machinery Co.,Ltd. (κοινοπραξία Κίνας-Ιαπωνίας) και μεταφέρθηκε στο Βιομηχανικό Πάρκο Επιστημών και Τεχνολογίας Περιβάλλοντος. Τον επόμενο χρόνο, το όνομα της εταιρείας άλλαξε σε B-Tohin Machine (Jiangsu)Co.,Ltd.
②Τοποποίηση του φυσητήρα HC το 1996.
③Το 1999, ιδρύθηκε μια κοινοπραξία με την ονομασία Tohin Machine Co.,Ltd. με την TUTHILL Pneumatics Group (Ηνωμένες Πολιτείες).
④Τοποποίηση και μαζικές πωλήσεις του φυσητήρα BK το 2000.
⑤Το 2004, οι φυσητήρες HC και BK έλαβαν την τιμή του "νέου προϊόντος υψηλής τεχνολογίας", και η εταιρεία αξιολογήθηκε ως επιχείρηση υψηλής τεχνολογίας. Την ίδια χρονιά, η εταιρεία πέρασε την πιστοποίηση ISO9001, αγόρασε περισσότερα από 30000 τετραγωνικά μέτρα για νέο εργοστάσιο και δώρισε 500000 γιουάν για την κατασκευή του ελπιδοφόρου γυμνασίου B-Tohin Qinghu.
⑥Το 2009, κυκλοφόρησε επιτυχώς ο μονοβάθμιος φυσητήρας υψηλής ταχύτητας, και ο BK αξιολογήθηκε ως διάσημο εμπορικό σήμα της πόλης Wuxi και διάσημο εμπορικό σήμα της επαρχίας Jiangsu. Επιτεύχθηκαν το πρόγραμμα δάδας της επαρχίας Jiangsu και αρκετές πατέντες, επίσης η ιδέα της εταιρείας "μαζί με την καρδιά": προσεκτικά, ειλικρινά, με αυτοπεποίθηση τέθηκε σε εφαρμογή.
⑦Το εμπορικό σήμα BK της εταιρείας αξιολογήθηκε ως "Διάσημο Εμπορικό Σήμα της Κίνας" το 2013.
⑧Το 2014, η εταιρεία αναγνωρίστηκε ως "Ερευνητικό Κέντρο Αεροδυναμικής Jiangsu" από το Τμήμα Επιστημών και Τεχνολογίας της επαρχίας Jiangsu, και έλαβε πιστοποίηση ISO14001. Ταυτόχρονα, τέθηκε σε επιτυχή χρήση η Αυτοματοποίηση Γραφείου.
⑨Το 2015, η εταιρεία εισήγαγε ένα πλήρες σύστημα δοκιμών απόδοσης φυσητήρα. Επιτυχώς υπέβαλε προσφορά για τα βιομηχανικά περιουσιακά στοιχεία 2600 τετραγωνικών μέτρων στην ζώνη οικονομικής ανάπτυξης Yixing και ίδρυσε την Wuxi B-Tohin Blower Technology Co.,Ltd.
⑩Το 2016, ιδρύθηκε η κοινοπραξία Κίνας-Κορέας Wuxi B-Tohin & Ace Blower Science and Technology Co.,Ltd. Την ίδια χρονιά, εισήχθη επιτυχώς ο φυσητήρας φυγοκεντρικός αεροδυναμικός και ιδρύθηκε η Tohin Vietnam Industry.
⑪Το 2017, η εταιρεία ενεργοποίησε το έξυπνο διαδίκτυο των πραγμάτων, τέθηκε σε επιτυχή χρήση ο ελεγκτής ισορροπίας του φυσητήρα φυγοκεντρικού αεροδυναμικού ρουλεμάν. Ιδρύθηκε η Ένωση Επιστημών και Τεχνολογίας της B-Tohin.
⑫Το 2018, κυκλοφόρησαν επιτυχώς ο φυσητήρας φυγοκεντρικός μαγνητικής ανάρτησης B-Tohin, ο φυσητήρας από ανοξείδωτο χάλυβα και άλλα νέα προϊόντα.
⑬Το 2019, υιοθετήθηκε η διαχείριση πλατφόρμας ERP σε ολόκληρη την εταιρεία και πέρασε την αξιολόγηση "Ενοποίηση Πληροφορικής και Βιομηχανικής" το 2019.
⑭Ο βιδωτός φυσητήρας B-Tohin κυκλοφόρησε επιτυχώς στην αγορά το 2021.
⑮Το 2022 κυκλοφόρησαν συμβάσεις ενεργειακής διαχείρισης και πωλήσεις μίσθωσης νέων προϊόντων. Με μια νέα έκταση 75000 τετραγωνικών μέτρων που αποκτήθηκε, ξεκίνησε το έργο σχεδιασμού και έξυπνης βάσης παραγωγής φυσητήρων υψηλής απόδοσης και κτιρίου γραφείων της B-Tohin.Το νέο κτίριο του εργοστασίου ολοκληρώθηκε και μεταφέρθηκε επιτυχώς.
