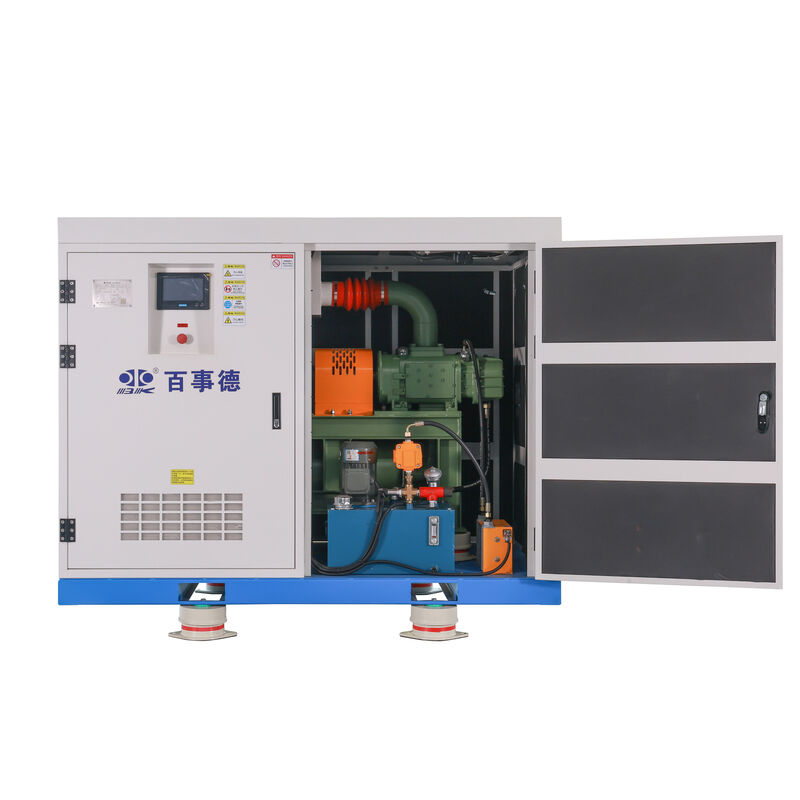

Βιδωτός Φυσητήρας
Αρχή Λειτουργίας
1. Έναρξη αναρρόφησης
2. Τέλος αναρρόφησης και έναρξη συμπίεσης
3. Κατά τη συμπίεση
4. Τέλος συμπίεσης και έναρξη εκκένωσης αέρα
Προδιαγραφές Μηχανήματος
| Λίπανση με εξαναγκασμό |
Εύρος Πίεσης |
100-200KPa |
Εύρος Ροής Αέρα |
3-200m³/min |
Εύρος Ισχύος |
11-500kw |
| Αρ. |
Μοντέλο |
Διάμετρος |
Πίεση Εκκένωσης
(KPa)
|
Ροή Αέρα
(m³/min)
|
Ισχύς Κινητήρα
(Kw)
|
Ταχύτητα Κύριου Σώματος
(rpm)
|
| 1 |
BLG115RA-Ⅱ |
DN150 |
100-150 |
3.0-6.8 |
11-22 |
3500-6000 |
| 2 |
BLG115RB-Ⅱ |
4.0-9.4 |
11-30 |
3500-6000 |
| 3 |
BLG170RA-Ⅱ |
11.2-23.1 |
30-75 |
2800-5000 |
| 4 |
BLG170RB-Ⅱ |
15.3-315 |
30-90 |
2800-5000 |
| 5 |
BLG210RA-Ⅱ |
DN250 |
100-150 |
22.6-45.8 |
45-110 |
2600-4800 |
| 6 |
BLG210RB-Ⅱ |
28.2-56.6 |
55-132 |
2600-4800 |
| 7 |
BLG300RB-Ⅱ |
DN300 |
100-150 |
55.3-98.9 |
110-250 |
2000-3300 |
| 8 |
BLG360RB-Ⅱ |
DN350 |
100-150 |
101.2-196.4 |
220-480 |
1800-3100 |
| 9 |
BLG170RA-Ⅲ |
DN150 |
160-200 |
10.5-21.1 |
45-75 |
3000-5000 |
| 10 |
BLG170RB-Ⅲ |
14.8-28.9 |
45-110 |
3000-5000 |
| 11 |
BLG210RA-Ⅲ |
DN250 |
160-200 |
20.5-42.1 |
75-132 |
2800-4800 |
| 12 |
BLG210RB-Ⅲ |
28.1-53.6 |
75-160 |
2800-4800 |
| 13 |
BLG300RB-Ⅲ |
DN300 |
160-200 |
52.1-95 |
160-315 |
2200-3300 |
Χαρακτηριστικά
Εξοικονόμηση ενέργειας
Χάρη στην αρχή της αδιαβατικής συμπίεσης, η συνολική απόδοση του βιδωτού φυσητήρα χωρίς λάδι υπερβαίνει το 75%, εξοικονομώντας περισσότερο από 20%-35% ενέργεια σε σύγκριση με τον φυσητήρα Roots. Ο φυσητήρας χαρακτηρίζεται από υψηλότερη πίεση εκκένωσης και χαμηλότερους παλμούς πίεσης.
Χαμηλός θόρυβος
Ο αεροδυναμικός θόρυβος του βιδωτού ρότορα είναι πολύ μικρός, και η ομαλή έξοδος εξαλείφει την ξαφνική απελευθέρωση εσωτερικού αέρα, και η κυματιστή εισαγωγή και έξοδος αέρα ελαχιστοποιεί τις διακυμάνσεις της ροής αέρα, έτσι ο θόρυβος είναι μικρότερος από αυτόν των παραδοσιακών φυσητήρων.
Έξυπνος
Έξυπνος έλεγχος PLC, τηλεχειρισμός και διάφορες μέθοδοι επικοινωνίας είναι βολικές για λειτουργία και διαχείριση
Χαμηλό κόστος
Ο βελτιστοποιημένος δομικός σχεδιασμός επιτρέπει την ανθεκτικότητα του προϊόντος με λιγότερη κατανάλωση. Επίσης, δεν απαιτείται ειδική υποδομή λόγω της ομαλής λειτουργίας και του μικρού φορτίου της μονάδας.
Περιγραφή εξαρτημάτων φυσητήρα
|

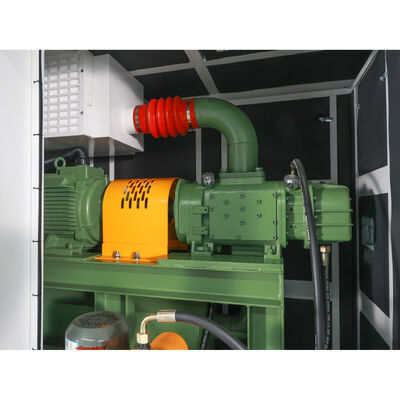

Κύριο σώμα βιδωτού φυσητήρα άξονα
|
σχεδιασμός ρότορα υψηλής απόδοσης
● υιοθετούνται σύγχρονα γρανάζια και γρανάζια μετάδοσης εθνικού προτύπου ακριβείας βαθμού 5
● Καινοτόμος διάταξη ρουλεμάν βίδας, υιοθετήθηκαν σταθερό ακτινικό ρουλεμάν και ρουλεμάν ώσης για αύξηση της διάρκειας ζωής
● διαχωρισμός λαδιού και αερίου μεταξύ θαλάμου συμπίεσης και θαλάμου λίπανσης που πραγματοποιείται από
Στεγανοποίηση λαβυρίνθου + στεγανοποίηση ανθρακικού δακτυλίου, εξασφαλίζοντας την εκκένωση καθαρού αέρα.
|
 |
|
Μόνιμος μαγνητικός κινητήρας
|
Μαγνητικές ιδιότητες, δεν απαιτείται εξωτερική ενέργεια για τη διατήρηση του μαγνητικού του πεδίου
● Υψηλή απόδοση και εξοικονόμηση ενέργειας, μπορεί να επιτευχθεί μέση απόδοση 75%-80% στο εύρος ταχύτητας 1500-6000 σ.α.λ.
● Υψηλή ακρίβεια στη ρύθμιση τάσης μπορεί να παρατείνει τη διάρκεια ζωής της μπαταρίας.
● Χωρίς ψήκτρες, χωρίς συλλέκτες και χωρίς σπινθήρες κατά τη λειτουργία, οπότε δεν υπάρχει ασύρματη παρεμβολή,
που βελτιώνει σημαντικά την απόδοση λειτουργίας.
|
|
| Σύστημα λίπανσης λαδιού |
Πιο αξιόπιστο σύστημα λίπανσης ψύξης με εξαναγκασμένη κυκλοφορία σχεδιασμένο ξεχωριστά
● προηγμένο σύστημα κυκλώματος λαδιού που αποτελείται από αντλία λαδιού, ψύκτη λαδιού και φίλτρο λαδιού
● η χαμηλή θερμοκρασία λαδιού επιτρέπει μεγαλύτερη διάρκεια ζωής των ρουλεμάν και των γραναζιών
|
|

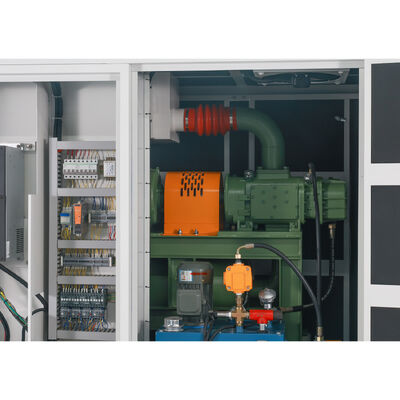

| Σύστημα ελέγχου λειτουργίας |
Ολοκληρωμένο όργανο παρακολούθησης σταθμού, μονάδα ελέγχου σήματος, μετατροπέας, οθόνη αφής κ.λπ., δεν απαιτείται πρόσθετη εγκατάσταση
● η επιλογή των εξαρτημάτων οδήγησης είναι βελτιστοποιημένη και οι ρυθμίσεις παραμέτρων μπορούν να επιτύχουν με ακρίβεια υψηλότερη απόδοση
● Πλήρεις αυτόματες λειτουργίες ελέγχου και προστασίας, και πραγματοποίηση διαδικτυακού ελέγχου και τηλεχειρισμού ταυτόχρονα
● Μια ποικιλία τρόπων λειτουργίας, επιτρέποντας στους χρήστες να προσαρμόζουν τη λειτουργία σε πιο οικονομική λειτουργία
ανάλογα με τις αλλαγές στις συνθήκες εργασίας
|
|
Πεδίο Εφοδιασμού
| Είδη |
Περιγραφή |
Μονάδα |
Ποσ. |
Παρατηρήσεις |
| 1 |
Κύριο σώμα φυσητήρα |
σετ |
1 |
|
| 2 |
Κινητήρας |
σετ |
1 |
VFD |
| 3 |

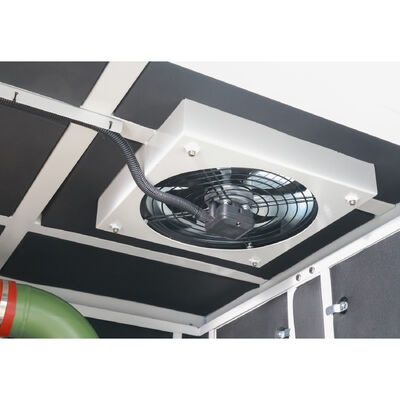

Ανεμιστήρας ψύξης |
σετ |
1 |
|
| 4 |
Εναλλάκτης θερμότητας |
σετ |
1 |
|
| 5 |
Φίλτρο αέρα |
σετ |
1 |
|
| 6 |
Φίλτρο λαδιού |
σετ |
1 |
|
| 7 |
Βαλβίδα πίεσης |
σετ |
1 |
|
| 8 |
Αντλία λαδιού |
σετ |
1 |
|
| 9 |
Σωλήνας σύνδεσης |
τεμ. |
1 |
|
| 10 |
Ρελές |
σετ |
1 |
Siemens ή Schneider |
| 11 |
Μετατροπέας |
σετ |
1 |
Taiwan QMA |
| 12 |
Περίβλημα |
σετ |
1 |
|
| 13 |
Βαλβίδα αντεπιστροφής |
σετ |
1 |
|
| 14 |
Αρμός διαστολής από ανοξείδωτο χάλυβα |
σετ |
1 |
|
| 15 |
Βαλβίδα ασφαλείας |
σετ |
1 |
|
Σχετικά με εμάς
①Το 1994, γεννήθηκε η Yixing Pengde Machinery Co.,Ltd. (κοινοπραξία Κίνας-Ιαπωνίας) και μεταφέρθηκε στο Βιομηχανικό Πάρκο Επιστημών και Τεχνολογίας Περιβάλλοντος. Τον επόμενο χρόνο, με την αλλαγή της επωνυμίας της εταιρείας σε B-Tohin Machine (Jiangsu)Co.,Ltd.
②Τοπική παραγωγή του φυσητήρα HC το 1996.
③Το 1999, ιδρύθηκε κοινοπραξία με την ονομασία Tohin Machine Co.,Ltd. με την TUTHILL Pneumatics Group (Ηνωμένες Πολιτείες).
④Τοπική παραγωγή και μαζικές πωλήσεις του φυσητήρα BK το 2000.
⑤Το 2004, οι φυσητήρες HC και BK έλαβαν την τιμή του “νέου προϊόντος υψηλής τεχνολογίας”, και η εταιρεία χαρακτηρίστηκε ως επιχείρηση υψηλής τεχνολογίας. Την ίδια χρονιά, η εταιρεία πέρασε την πιστοποίηση ISO9001, αγόρασε περισσότερα από 30000 τετραγωνικά μέτρα για νέο εργοστάσιο και δώρισε 500000 γιουάν για την κατασκευή του Γυμνασίου Ελπίδας B-Tohin Qinghu.
⑥Το 2009, ο μονοβάθμιος φυσητήρας υψηλής ταχύτητας κυκλοφόρησε επιτυχώς, και ο BK χαρακτηρίστηκε ως διάσημο εμπορικό σήμα της πόλης Wuxi και διάσημο εμπορικό σήμα της επαρχίας Jiangsu. Το πρόγραμμα πυρσού της επαρχίας Jiangsu και ένας αριθμός πατεντών επιτεύχθηκαν, επίσης η ιδέα της εταιρείας μαζί-με-καρδιά: προσεκτικά, ειλικρινά, με αυτοπεποίθηση τέθηκε.
⑦Το εμπορικό σήμα BK της εταιρείας χαρακτηρίστηκε ως “Διάσημο Εμπορικό Σήμα της Κίνας” το 2013.
⑧Το 2014, η εταιρεία αναγνωρίστηκε ως “Ερευνητικό Κέντρο Αεροδυναμικής Jiangsu” από το Τμήμα Επιστημών & Τεχνολογίας της επαρχίας Jiangsu, και έλαβε πιστοποίηση ISO14001. Ταυτόχρονα, τέθηκε σε χρήση επιτυχώς η Αυτοματοποίηση Γραφείου.
⑨Το 2015, η εταιρεία εισήγαγε ένα πλήρες σύστημα δοκιμών απόδοσης φυσητήρα. Επιτυχώς υπέβαλε προσφορά για τα βιομηχανικά περιουσιακά στοιχεία 2600 τετραγωνικών μέτρων στην ζώνη οικονομικής ανάπτυξης Yixing και ίδρυσε την Wuxi B-Tohin Blower Technology Co.,Ltd.
⑩Το 2016, ιδρύθηκε η κοινοπραξία Κίνας-Κορέας Wuxi B-Tohin & Ace Blower Science and Technology Co.,Ltd. Την ίδια χρονιά, κυκλοφόρησε επιτυχώς ο φυσητήρας φυγοκεντρικός αεροδυναμικός, και ιδρύθηκε η Tohin Vietnam Industry.
⑪Το 2017, η εταιρεία ενεργοποίησε το έξυπνο διαδίκτυο των πραγμάτων, τέθηκε σε χρήση επιτυχώς ο ελεγκτής ισορροπίας του φυγοκεντρικού ανεμιστήρα αεροπορικού ρουλεμάν. Ιδρύθηκε η Ένωση Επιστημών και Τεχνολογίας της B-Tohin.
⑫Το 2018, κυκλοφόρησαν επιτυχώς ο μαγνητικός φυγοκεντρικός φυσητήρας ανάρτησης B-Tohin, ο φυσητήρας από ανοξείδωτο χάλυβα και άλλα νέα προϊόντα.
⑬Το 2019, υιοθετήθηκε η διαχείριση πλατφόρμας ERP σε ολόκληρη την εταιρεία και πέρασε την αξιολόγηση “Ενοποίηση Πληροφορικής και Βιομηχανικής” το 2019.
⑭Ο βιδωτός φυσητήρας B-Tohin κυκλοφόρησε επιτυχώς στην αγορά το 2021.
⑮Ξεκίνησε η διαχείριση συμβάσεων ενέργειας και η πώληση μίσθωσης νέων τύπων προϊόντων το 2022. Με μια νέα έκταση 75000 τετραγωνικών μέτρων που αποκτήθηκε, ξεκίνησε το έργο σχεδιασμού και έξυπνης βάσης κατασκευής υψηλής απόδοσης φυσητήρων και κτιρίου γραφείων της B-Tohin.Το νέο εργοστασιακό κτίριο ολοκληρώθηκε και μεταφέρθηκε επιτυχώς.
