Σχετικά με τον Στροφωτήρα

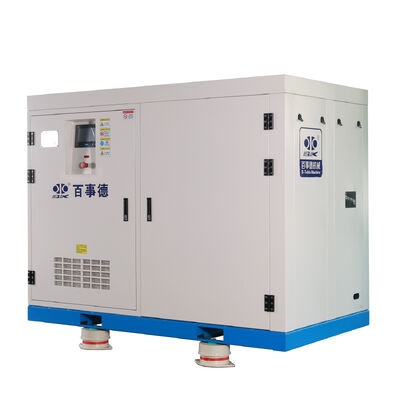

Η BLG Permanent Magnet Variable Frequency Screw Blower είναι ένα προηγμένο σύστημα συμπιεσμένου αέρα σχεδιασμένο για ενεργειακή απόδοση και ακριβή έλεγχο σε βιομηχανικές εφαρμογές.Αυτός ο ανεμιστήρας συνδυάζει την προηγμένη τεχνολογία κινητήρα και κίνησης με ισχυρή συμπίεση βίδες, καθιστώντας το ιδανικό για τις βιομηχανίες
Το σχεδιασμό του ανταποκρίνεται στις σύγχρονες ανάγκες για βιωσιμότητα και οικονομική απόδοση σε δυναμικά περιβάλλοντα.
| Αυτολύμανση |
Περιοχή πίεσης |
40-100KPa |
Πεδίο ροής αέρα |
10,4-172 m3/min |
Πεδίο ισχύος |
4-280 kW |
| - Όχι, όχι, όχι. |
Σχήμα |
Διάμετρος |
Πίεση εξάτμισης
(KPa)
|
Αεροπορία
(m3/min)
|
Δύναμη κινητήρα
(Kw)
|
Κύρια ταχύτητα σώματος
(rpm)
|
| 1 |
BLG109A |
DN65 |
40-100 |
1.4-2.9 |
4 με 7.5 |
2000-3000 |
| 2 |
BLG109B |
2.2-4.8 |
4-11 |
| 3 |
BLG127B |
DN100 |
3.9-8.7 |
5.5-18.5 |
| 4 |
BLG140B |
6.4-12.3 |
7.5-22 |
| 5 |
BLG160A |
DN150 |
7.1-15.1 |
7.5-30 |
| 6 |
BLG160B |
10-20 |
11-37 |
| 7 |
BLG172B |
11.5-25 |
15-45 |
| 8 |
BLG202Α |
DN200 |
17.5-31.7 |
18.5-55 |
| 9 |
BLG202B |
22.8-41 |
22 έως 75 |
| 10 |
BLG240A |
DN250 |
27.4-47.7 |
30-90 |
1800-3000 |
| 11 |
BLG240B |
34.5-60 |
37-110 |
| 12 |
BLG275A |
DN300 |
40.7-75.5 |
37-132 |
| 13 |
BLG275B |
47.4-90 |
45-160 |
| 14 |
BLG315A |
DN350 |
67.6-116.7 |
75-185 |
| 15 |
BLG315B |
76.4-132 |
75-220 |
| 16 |
BLG343A |
DN350 |
73-136 |
75-200 |
| 17 |
BLG343B |
DN450 |
94-172 |
90 έως 280 |
Σύνθεση

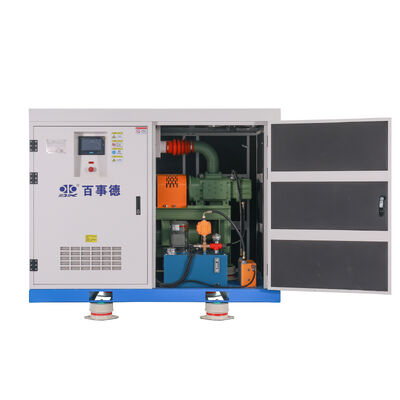

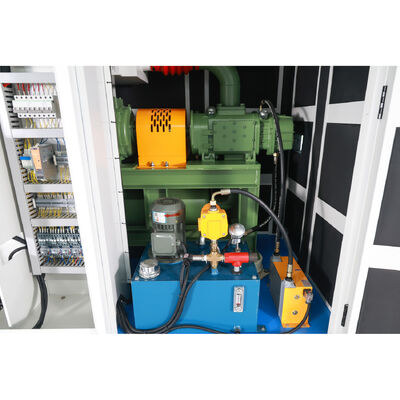

Ο ανεμιστήρας με βίδες αποτελείται από θήκη ανεμιστήρα, κύριο σώμα ανεμιστήρα, κινητήρα, φίλτρο αέρα, σιγαστήρα, δεξαμενή αντλίας λάδι και φίλτρο λάδι.
Ως βασικό συστατικό του ανεμιστήρα βίδας, η δομή του κύριου σώματος του ανεμιστήρα καθορίζει άμεσα την απόδοση του ανεμιστήρα.Σφραγίδες άξονα, κτλ.
Αρχή λειτουργίας
Η αρχή λειτουργίας του ανεμιστήρα βίδας είναι ότι δύο παράλληλοι θηλυκοί και αρσενικοί περιστροφείς συνδέονται μεταξύ τους στον κύλινδρο σχήματος "∞" για να σχηματίσουν ένα όγκο εργασίας.ο ρότορας περιστρέφεται με μεγάλη ταχύτητα προς την αντίθετη κατεύθυνση, και ο όγκος εργασίας αλλάζει περιοδικά
Ο κύκλος εργασίας του ανεμιστήρα βίδες μπορεί να χωριστεί σε τρεις διαδικασίες: αναρρόφηση, συμπίεση και εξάτμιση.Η διαδικασία του κύκλου είναι η ακόλουθη::
1. διαδικασία αναρρόφησης
Φωτογραφία 1: Ο αέρας εισέρχεται στον όγκο μεταξύ των δοντιών του περιστροφέα μέσω της πύλης αναρρόφησης.
Φωτογραφία 2: Όταν ο όγκος μεταξύ των δοντιών φτάνει το μέγιστο, ο όγκος μεταξύ των δοντιών αποσυνδέεται από την πύλη αναρρόφησης και η διαδικασία αναρρόφησης τελειώνει.
2. διαδικασία συμπίεσης
Εικόνα 3: κατά την συμπίεση
3Η διαδικασία εξάτμισης
Φωτογραφία 4: Μετά τη σύνδεση του όγκου μεταξύ των δοντιών με την πύλη εξάτμισης, αρχίζει η διαδικασία εξάτμισης.στέλνοντας τον συμπιεσμένο αέρα στον σωλήνα εξάτμισηςΗ διαδικασία αυτή συνεχίζεται μέχρις ότου ο όγκος φθάσει τα σχεδιαζόμενα δεδομένα.
Βασικά χαρακτηριστικά
1Οι αρσενικοί και οι θηλυκοί περιστροφείς του χωρίς λάδι ανεμιστήρα βίδες είναι σχεδιασμένοι με ακρίβεια.με υψηλότερη απόδοση και 20% μεγαλύτερη απόδοση εξοικονόμησης ενέργειας υπό τις ίδιες συνθήκες κατανάλωσης ενέργειας.
2Σταθερή ροή αέρα, λιγότερη διακύμανση της ροής αέρα όταν αλλάζει η πίεση.
3Εφαρμόζεται σε υψηλότερη πίεση, χαμηλό θόρυβο.
4Διατίθεται με PLC έξυπνο τηλεχειριστήριο και διαφορετικές μεθόδους επικοινωνίας, βολική για τη διαχείριση της λειτουργίας.
Εφαρμογές
Καθαρισμός λυμάτων:Μεταβλητές απαιτήσεις αερισμού σε βιολογικές διεργασίες.
Βιομηχανικές διεργασίες:Πνευματική μεταφορά, ζύμωση ή κατασκευή που απαιτεί σταθερή ροή αέρα.
Συστήματα HVAC:Αποδοτική επεξεργασία αέρα σε μεγάλες εγκαταστάσεις.
Προδιαγραφές που πρέπει να λάβετε υπόψη
1Δυνατότητα ροής αέρα (m3/min ή CFM)
2Πεδίο πίεσης (βάρια ή psi)
3Δυναμικότητα κινητήρα (kW) και τάξη απόδοσης (π.χ. IE5)
4,Τα επίπεδα θορύβου (dB) και η μέθοδος ψύξης (αερο- υδατοψύξη).
