Σχετικά με τον κοχλιοφόρο φυσητήρα
Κύρια χαρακτηριστικά:
1, Οι αρσενικοί και θηλυκοί ρότορες του ελαιο-ελεύθερου κοχλιοφόρου φυσητήρα είναι σχεδιασμένοι με ακρίβεια. Σε σύγκριση με τον φυσητήρα Roots, μπορεί να επιτύχει εσωτερική συμπίεση στην κοιλότητα, με υψηλότερη απόδοση και 20% υψηλότερη απόδοση εξοικονόμησης ενέργειας υπό τις ίδιες συνθήκες κατανάλωσης ενέργειας.
2, Σταθερή ροή αέρα, λιγότερες διακυμάνσεις ροής αέρα όταν αλλάζει η πίεση.
3, Εφαρμόσιμο σε υψηλότερη πίεση, χαμηλό θόρυβο.
4, Διαθέσιμο με έξυπνο τηλεχειριστήριο PLC και διαφορετικές μεθόδους επικοινωνίας, βολικό για τη διαχείριση της λειτουργίας.
Ο κοχλιοφόρος φυσητήρας επιτυγχάνει εσωτερική συμπίεση κατά τη μεταφορά αέρα στην κοιλότητα, επομένως ο κοχλιοφόρος φυσητήρας έχει τα περισσότερα από τα πλεονεκτήματα των παραδοσιακών φυσητήρων και ταυτόχρονα έχει υψηλότερη απόδοση.
Η διαδικασία μεταφοράς και συμπίεσης αέρα είναι συνεχής και προοδευτική, επομένως ο παλμός της ροής αέρα είναι χαμηλότερος και ο έλεγχος θορύβου και θερμοκρασίας εξάτμισης είναι καλύτερος από τους παραδοσιακούς φυσητήρες.
Ως ένας νέος τύπος περιστροφικού φυσητήρα που αναπτύχθηκε τα τελευταία χρόνια, οι κοχλιοφόροι φυσητήρες έχουν αρχίσει να εφαρμόζονται στον αερισμό, την πλύση με νερό-αέριο, την οξειδωτική αποθείωση, τη διαδικασία ρευστοποίησης/ομογενοποίησης και την πνευματική μεταφορά λόγω της απλής δομής, της σταθερότητας, της εξοικονόμησης ενέργειας και του χαμηλού θορύβου.
| Αυτο-λίπανσηⅡ |
Εύρος πίεσης |
40-100KPa |
Εύρος ροής αέρα |
1.4-172m³/min |
Εύρος ισχύος |
4-280kw |
| Όχι. |
Μοντέλο |
Διάμετρος |
Πίεση εξαγωγής
(KPa)
|
Ροή αέρα
(m³/min)
|
Ισχύς κινητήρα
(Kw)
|
Ταχύτητα κύριου σώματος
(rpm)
|
| 1 |
BLG109A |
DN65 |
40-100 |
1.4-2.9 |
4-7.5 |
2000-3000 |
| 2 |
BLG109B |
2.2-4.8 |
4-11 |
| 3 |
BLG127B |
DN100 |
3.9-8.7 |
5.5-18.5 |
| 4 |
BLG140B |
6.4-12.3 |
7.5-22 |
| 5 |
BLG160A |
DN150 |
7.1-15.1 |
7.5-30 |
| 6 |
BLG160B |
10-20 |
11-37 |
| 7 |
BLG172B |
11.5-25 |
15-45 |
| 8 |
BLG202A |
DN200 |
17.5-31.7 |
18.5-55 |
| 9 |
BLG202B |
22.8-41 |
22-75 |
| 10 |
BLG240A |
DN250 |
27.4-47.7 |
30-90 |
1800-3000 |
| 11 |
BLG240B |
34.5-60 |
37-110 |
| 12 |
BLG275A |
DN300 |
40.7-75.5 |
37-132 |
| 13 |
BLG275B |
47.4-90 |
45-160 |
| 14 |
BLG315A |
DN350 |
67.6-116.7 |
75-185 |
| 15 |
BLG315B |
76.4-132 |
75-220 |
| 16 |
BLG343A |
DN350 |
73-136 |
75-200 |
| 17 |
BLG343B |
DN450 |
94-172 |
90-280 |
Σύνθεση

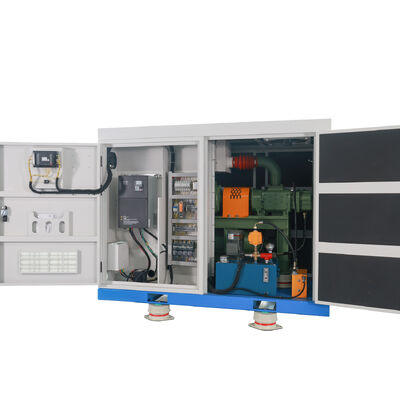

Ο κοχλιοφόρος φυσητήρας αποτελείται από περίβλημα φυσητήρα, κύριο σώμα φυσητήρα, κινητήρα, φίλτρο αέρα, σιγαστήρα, δεξαμενή αντλίας λαδιού και φίλτρο λαδιού.
Ως το βασικό συστατικό του κοχλιοφόρου φυσητήρα, η δομή του κύριου σώματος του φυσητήρα καθορίζει άμεσα την απόδοση του φυσητήρα. Το κύριο σώμα αποτελείται από περίβλημα, ρότορες κοχλία, κιβώτιο ταχυτήτων, ρουλεμάν, στεγανοποιήσεις άξονα, κ.λπ.
Αρχή λειτουργίας
Η αρχή λειτουργίας του κοχλιοφόρου φυσητήρα είναι ότι δύο παράλληλοι θηλυκοί και αρσενικοί ρότορες εμπλέκονται μεταξύ τους στον κύλινδρο σχήματος "∞" για να σχηματίσουν έναν όγκο εργασίας. Μέσω του συγχρονισμένου γραναζιού, ο ρότορας περιστρέφεται με μεγάλη ταχύτητα στην αντίθετη κατεύθυνση και ο όγκος εργασίας αλλάζει περιοδικά καθώς ο
ρότορας περιστρέφεται, πραγματοποιώντας συμπίεση αέρα κατά τη μεταφορά αέρα. Ο κύκλος εργασίας του κοχλιοφόρου φυσητήρα μπορεί να χωριστεί σε τρεις διαδικασίες: αναρρόφηση, συμπίεση και εξαγωγή. Η διαδικασία του κύκλου έχει ως εξής:
1. Διαδικασία αναρρόφησης
Εικόνα ① : Ο αέρας εισέρχεται στον όγκο μεταξύ των δοντιών του ρότορα μέσω της θύρας αναρρόφησης. Καθώς ο ρότορας περιστρέφεται, ο όγκος μεταξύ των δοντιών διαστέλλεται συνεχώς.
Εικόνα ② : Όταν ο όγκος μεταξύ των δοντιών φτάσει στο μέγιστο, ο όγκος μεταξύ των δοντιών αποσυνδέεται από τη θύρα αναρρόφησης και η διαδικασία αναρρόφησης τελειώνει.
2. Διαδικασία συμπίεσης
Εικόνα ③: κατά τη διάρκεια της συμπίεσης
3. Διαδικασία εξαγωγής
Εικόνα ④: Αφού ο όγκος μεταξύ των δοντιών συνδεθεί με τη θύρα εξαγωγής, ξεκινά η διαδικασία εξαγωγής. Κατά την περιστροφή του ρότορα, ο όγκος μεταξύ των δοντιών μειώνεται συνεχώς, στέλνοντας τον συμπιεσμένο αέρα στον σωλήνα εξαγωγής. Αυτή η διαδικασία συνεχίζεται μέχρι ο όγκος να φτάσει στα σχεδιασμένα δεδομένα.
Κύρια χαρακτηριστικά
1, Οι αρσενικοί και θηλυκοί ρότορες του ελαιο-ελεύθερου κοχλιοφόρου φυσητήρα είναι σχεδιασμένοι με ακρίβεια. Σε σύγκριση με τον φυσητήρα roots, μπορεί να επιτύχει εσωτερική συμπίεση στην κοιλότητα, με υψηλότερη απόδοση και 20% υψηλότερη απόδοση εξοικονόμησης ενέργειας υπό τις ίδιες συνθήκες κατανάλωσης ενέργειας.
2, Σταθερή ροή αέρα, λιγότερες διακυμάνσεις ροής αέρα όταν αλλάζει η πίεση.
3, Εφαρμόσιμο σε υψηλότερη πίεση, χαμηλό θόρυβο.
4, Διαθέσιμο με έξυπνο τηλεχειριστήριο PLC και διαφορετικές μεθόδους επικοινωνίας, βολικό για τη διαχείριση της λειτουργίας.
Εφαρμογές
Επεξεργασία λυμάτων: Μεταβλητές απαιτήσεις αερισμού σε βιολογικές διεργασίες.
Βιομηχανικές διεργασίες: Πνευματική μεταφορά, ζύμωση ή κατασκευή που απαιτεί σταθερή ροή αέρα.
Συστήματα HVAC: Αποτελεσματικός χειρισμός αέρα σε μεγάλες εγκαταστάσεις.
Προδιαγραφές που πρέπει να ληφθούν υπόψη
1, Χωρητικότητα ροής αέρα (m³/min ή CFM)
2, Εύρος πίεσης (bar ή psi)
3, Ονομαστική ισχύς κινητήρα (kW) και κατηγορία απόδοσης (π.χ., IE5)
4, Επίπεδα θορύβου (dB) και μέθοδος ψύξης (αέρας/ψύξη με νερό).
