Τόπος καταγωγής: | Κίνα |
Μάρκα: | BK |
Πιστοποίηση: | ISO9001/ISO14001/CE |
Αριθμό μοντέλου: | BK9030 |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | Export Standard Ξύλινη θήκη |
Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
Όροι πληρωμής: | L/C, T/T |
Δυνατότητα προσφοράς: | 50 σετ το μήνα |
Τύπος: | Θετική μετατόπιση, τύπος ριζών, μεταβίβαση αέρα | Ικανότητα αέρα: | 43.44-122.58m3/min |
---|---|---|---|
Διαφορική πίεση απαλλαγής: | 10-60KPA | Δύναμη μηχανών: | 22-160KW |
Η απαλλαγή άντεξε: | DN300 (12») | Τύπος ψύξης: | Αέρας |
Εφαρμογή:: | Μεταβίβαση αερισμού, λείανσης, πνευματικού, που εφαρμόζεται για την κατεργασία ύδατος, το τσιμέντο, | Κύρια υλικά: | Χυτοσίδηρος |
Υψηλό φως: | ανεμιστήρας ύφους ριζών αερόψυξης,ανεμιστήρας τύπων ριζών τσιμέντου,ανεμιστήρας τύπων υψηλών ριζών |

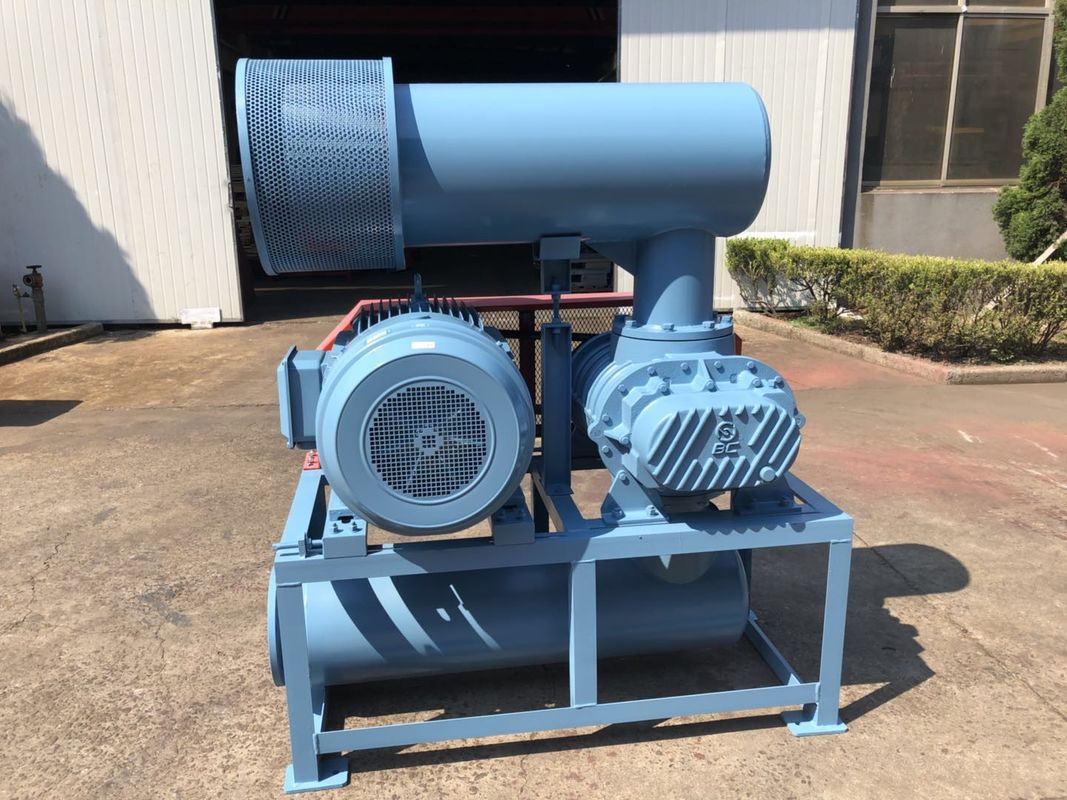

Ανεμιστήρας τριών ριζών λοβών αερόψυξης, 22-160KW, ανεμιστήρας αέρα υψηλότερης ικανότητας
Ο ανεμιστήρας ριζών τρεις-λεπίδων BK9030 χρησιμοποιείται ευρέως για το σύστημα πνευματικής μεταβίβασης, σε πολλά είδη βιομηχανιών όπως η πορσελάνη, τα οικοδομικά υλικά, το έγγραφο που κάνουν, που τήκουν, δύναμη, πετρέλαιο, χημικός ουσία, κλωστοϋφαντουργικός προϊόν, υδατοκαλλιέργεια, επεξεργασία λυμάτων, τρόφιμο, κ.λπ.
Μπορεί να ταιριάξει με έναν κάθετο τύπο ή έναν οριζόντιο τύπο ησυχαστήρα, ή να ταιριάξει με έναν μονωτή θορύβου για να επιτύχει το καλύτερο αποτέλεσμα του χαμηλώματος του θορύβου.
Προδιαγραφές:
Πρότυπο |
BK9030 |
Ικανότητα αέρα |
43.44-122.58m3/min |
Διαφορική πίεση απαλλαγής |
10-60KPA |
Περιστροφική ταχύτητα |
700-1500rpm |
Τύπος μηχανών |
22KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ, μηχανή συχνότητας επίσης διαθέσιμη |
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan Μηχανή Siemens και ABB για την επιλογή σας |
Τύπος εγκατάστασης |
Πρότυπα: οριζόντιος τύπος. Κάθετος τύπος διαθέσιμος για την επιλογή σας |
Χρώμα | Προσαρμοσμένος, πρότυπα RAL6011 |
N.W. του ανεμιστήρα χωρίς μηχανή |
1550 κλ |
Μέγεθος συσκευασίας περ. |
2.62*1.78*2.5m (length*width*height) |
Χαρακτηριστικά γνωρίσματα:
1. Με τους ησυχαστήρες κολπίσκων και εξόδου που εξοπλίζονται, ο θόρυβος του ανεμιστήρα είναι χαμηλός.
2. Η βελτιστοποιημένη καμπύλη στροφέων υιοθετείται για να βελτιώσει την αποδοτικότητα του ανεμιστήρα.
3. Καθαρός αέρας και λίπος παραγωγής ελεύθεροι.
4. CAD/CAM τεχνολογία: Ο στροφέας στροφείων, το περίβλημα, endplate και άλλα συστατικά κλειδιά γίνονται κοντά
ψηφιακή επεξεργασία.
5. Καλή εμφάνιση: Η μηχανή είναι του βελτιστοποιημένου σχεδίου, ευχάριστης μορφής και συμπαγούς δομής.
Φύλλο παραμέτρου
Πρότυπο | Λιμένας Dia (ΚΚ) |
Ταχύτητα | Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
περιστροφή/λεπτό | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK9030 | 300 (12») | 700 | 53.08 | 17.01 | 49.78 | 27.48 | 47.35 | 37.12 | 45.26 | 42.77 |
850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | 58.30 | 51.93 | ||
1000 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | 71.33 | 61.10 | ||
1150 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60.98 | 84.36 | 70.26 | ||
1250 | 100.87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | 93.05 | 76.37 | ||
1400 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | 106.08 | 85.53 | ||
1500 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79.54 | 114.77 | 91.64 |
Πρότυπο | Λιμένας Dia (ΚΚ) |
Ταχύτητα | Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
περιστροφή/λεπτό | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK9030 | 300 (12») | 700 | 43.44 | 53.05 | ||||||
850 | 56.47 | 64.42 | ||||||||
1000 | 69.50 | 75.79 | 67.85 | 90.49 | ||||||
1150 | 82.53 | 87.16 | 80.88 | 104.06 | ||||||
1250 | 91.22 | 94.74 | 89.57 | 113.11 | ||||||
1400 | 104.25 | 106.11 | 102.60 | 126.68 | ||||||
1500 | 112.94 | 113.69 | 111.29 | 135.73 |
Δομή του κύριου σώματος ανεμιστήρων
Αριθ. |
Όνομα μερών |
Qty. |
|
Αριθ. |
Όνομα μερών |
Qty. |
|
Αριθ. |
Όνομα μερών |
Qty. |
1 |
Θέση |
2 |
|
9 |
Κάλυψη αριστερών τελών |
1 |
|
17 |
Δεξαμενή πετρελαίου |
1 |
2 |
Hexagon μπουλόνι |
4 |
|
10 |
Στρογγυλή καρφίτσα |
4 |
|
18 |
Εργαλείο |
2 |
3 |
Σφραγίδα σκόνης |
1 |
|
11 |
Περίβλημα |
1 |
|
19 |
Κλειδί |
2 |
4 |
Στροφείο κίνησης |
1 |
|
12 |
Παρέμβυσμα ελαίου |
4 |
|
20 |
Αξονικό μανίκι |
2 |
5 |
Ρουλεμάν |
2 |
|
13 |
Σωστή κάλυψη τελών |
1 |
|
21 |
Ρουλεμάν |
2 |
6 |
Οδηγημένο στροφείο |
2 |
|
14 |
Μπουλόνι |
16 |
|
22 |
Πιάτο ρουλεμάν |
2 |
7 |
Φλυτζάνι σκόνης |
1 |
|
15 |
Διάλειμμα |
1 |
|
23 |
Διευθετήσιμο μαξιλάρι |
αρκετοί |
8 |
Θηλή λιπών |
2 |
|
16 |
Μπουλόνι |
8 |
|
24 |
Μαγνητικό καρύδι |
1 |
Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. γυμνός ανεμιστήρας άξονων
. η πίεση 2 ανακουφίζει τη βαλβίδα
3. βαλβίδα αντεπιστροφής γκοφρετών (λεπτός τύπος)
. ησυχαστήρας κολπίσκων 4 (με το φίλτρο αέρα)
. ησυχαστήρας εξόδου 5
. δημόσια βάση 6 (με την κάλυψη ζωνών)
. λαστιχένιο εύκαμπτο μαξιλάρι ενώσεων 7 και κλονισμού
8. τροχαλία μηχανών
9. μετρητής Υ-60 πίεσης
10. Β-ζώνη
11. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
12. ηλεκτρικός κινητήρας
