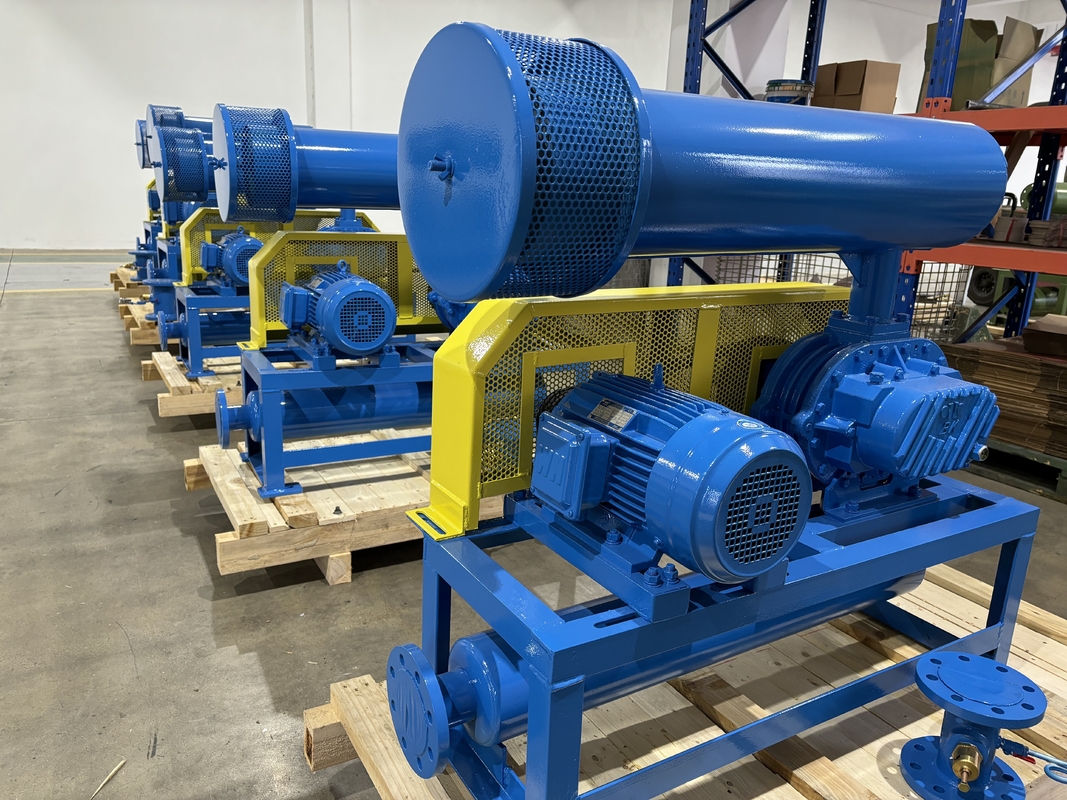

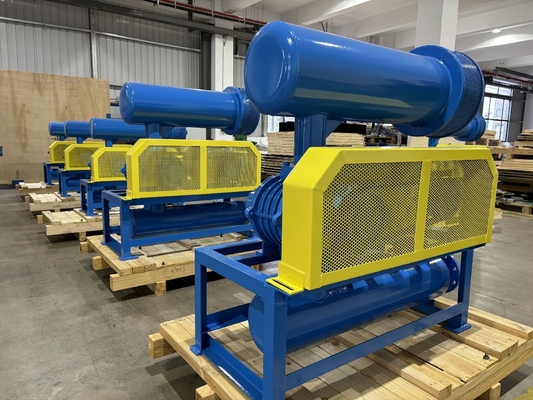

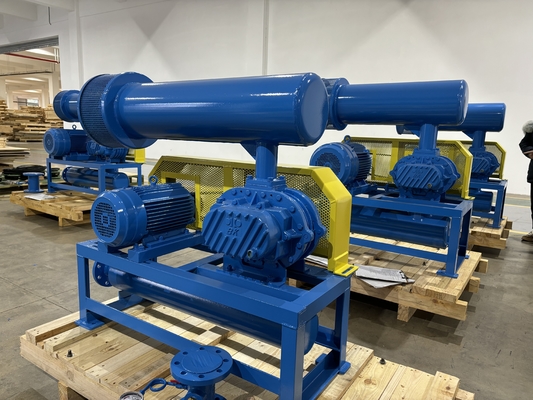

DN200 30-132 kw 10-80 kpa Φυσητήρας Ροής Roots με Ροτορικούς Λοβούς Αερόψυξη Μπλε Χρώμα

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	BC
Πιστοποίηση:	ISO9001/ISO14001
Αριθμό μοντέλου:	BC9020S

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σύνολο
Τιμή:	USD 7500-10000 / SET
Συσκευασία λεπτομέρειες:	Export Standard Ξύλινη θήκη
Χρόνος παράδοσης:	5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή
Όροι πληρωμής:	L/C, T/T
Δυνατότητα προσφοράς:	50 σετ το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Τύπος:	Θετική μετατόπιση, τύπος ριζών, μεταφορά αέρα	Δυνατότητα αέρα:	420,58-85,85 m3/min
Διαφορική πίεση εκκένωσης:	10-80KPA	Ισχύς κινητήρα:	30-132kw
Διάτρηση εκκένωσης:	DN200 (8 ¢)	Τύπος ψύξης:	Αέρας
Εφαρμογή::	Αερισμός, αντιπλύση, αεραγωγός, εφαρμόζεται στην επεξεργασία νερού, τσιμέντο, καθαρισμός σωλήνων, στ	Κύρια υλικά:	Χυτοσίδηρος
Επισημαίνω:	dn250 περιστροφικός ανεμιστήρας λοβών ριζών , 80kpa περιστροφικός ανεμιστήρας λοβών ριζών , περιστροφικός ανεμιστήρας λοβών ριζών αερόψυξης

Φ200 Τριοβιδωτός φυσητήρας Roots, 30-132KW, 80KPA αερόψυκτος περιστροφικός φυσητήρας

Οι φυσητήρες BC έχουν βελτιωμένη πλήρη αδιαβατική απόδοση καθώς και ογκομετρική απόδοση και παρέχουν υπέροχο αέρα

χαρακτηριστικά χωρητικότητας έναντι πίεσης.

Μοντέλο	BC9020S
Χωρητικότητα αέρα	42.58-85.85m³/λεπτό
Διαφορική πίεση εκκένωσης	10-80KPA
Ταχύτητα περιστροφής	1000-1600rpm
Τύπος κινητήρα	30KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ, κινητήρας συχνότητας επίσης διαθέσιμος
Μάρκα κινητήρα	Standard: Siemens Beide ή Wannan motor Κινητήρας Siemens και ABB για την επιλογή σας
Τύπος εγκατάστασης	Standard: οριζόντιος τύπος. Κάθετος τύπος διαθέσιμος για την επιλογή σας
Χρώμα	Προσαρμοσμένο, πρότυπο RAL6011
Κ.Β. του φυσητήρα χωρίς κινητήρα	800 kg
Μέγεθος συσκευασίας Περίπου.	2.621.782.45m (μήκοςπλάτοςύψος)

Χαρακτηριστικά:

1. Οι τριλοβιδωτοί φυσητήρες BC δεν χρειάζονται ψυκτικό νερό εντός 80kpa αυξανόμενης πίεσης.

2. Τα ελικοειδή γρανάζια υιοθετούνται για πολύ πιο σταθερή μεταφορά.

3. Με την υιοθέτηση ενός ειδικού προφίλ του στροφέα, το διάκενο μεταξύ των στροφέων μπορεί να διατηρηθεί σταθερό,

το οποίο κάνει την απόδοση ακόμη υψηλότερη.

4. Η ακρίβεια των στροφέων ελέγχεται πλήρως από μαζική παραγωγή σε ακριβή μηχανήματα NC. Επιπλέον,

οι στροφείς είναι σχεδόν ελεύθεροι από δονήσεις αφού είναι δυναμικά ισορροπημένοι στο στάδιο κατασκευής

5. Τα ελικοειδή γρανάζια χρονομέτρησης υιοθετούνται όχι μόνο για να παρατείνουν τη διάρκεια ζωής αλλά και για να μειώσουν τον θόρυβο.

Φύλλο παραμέτρων

Μοντέλο	Διάμετρος θύρας (mm)	Ταχύτητα	Εισαγωγική χωρητικότητα (m3/min) και ισχύς άξονα (KW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BC9020S	200(8")	1000	51.88	24.34	49.92	31.03	48.41	37.73	47.14	44.42	46.02	51.12	45.01	57.82	43.6	65.83	42.58	72.66
		1050	54.71	25.55	52.75	32.58	51.24	39.61	49.97	46.65	48.85	53.68	47.84	60.71	46.91	67.74	46.05	74.77
		1150	60.37	27.99	58.41	35.69	56.9	43.39	55.63	51.09	54.51	58.79	53.5	66.49	52.57	74.19	51.71	81.89
		1250	66.03	30.42	64.07	38.79	62.56	47.16	61.29	55.53	60.18	63.9	59.17	72.27	58.24	80.64	57.37	89.01
		1400	74.52	34.07	72.56	43.44	71.06	52.82	69.79	62.19	68.67	71.57	67.66	80.94	66.73	90.32	65.86	99.69
		1500	80.18	36.5	78.22	45.38	76.72	56.59	75.45	66.64	74.33	76.68	73.32	86.72	72.39	96.77	71.52	106.8
		1600	85.85	38.94	83.88	49.65	82.38	60.36	81.11	71.08	79.99	81.79	78.98	92.51	78.05	103.2	77.19	113.9

Δομή του κύριου σώματος του φυσητήρα

DN200 30-132 kw 10-80 kpa Φυσητήρας Ροής Roots με Ροτορικούς Λοβούς Αερόψυξη Μπλε Χρώμα 0

Αρ.	Όνομα μέρους	Ποσότητα	Αρ.	Όνομα μέρους	Ποσότητα	Αρ.	Όνομα μέρους	Ποσότητα
1	Βάση	2	9	Αριστερό καπάκι άκρου	1	17	Δεξαμενή λαδιού	1
2	Εξάγωνο μπουλόνι	4	10	Στρογγυλή καρφίτσα	4	18	Γρανάζι	2
3	Σφράγιση αντι-σκόνης	1	11	Περίβλημα	1	19	Κλειδί	2
4	Προωθητής κίνησης	1	12	Στεγανοποίηση λαδιού	4	20	Αξονικό μανίκι	2
5	Ρουλεμάν	2	13	Δεξί καπάκι άκρου	1	21	Ρουλεμάν	2
6	Προωθητής κίνησης	2	14	Μπουλόνι	16	22	Πλάκα ρουλεμάν	2
7	Κύπελλο σκόνης	1	15	Αεραγωγός	1	23	Ρυθμιζόμενο μαξιλάρι	αρκετά
8	Θηλή γράσου	2	16	Μπουλόνι	8	24	Μαγνητικό παξιμάδι	1
