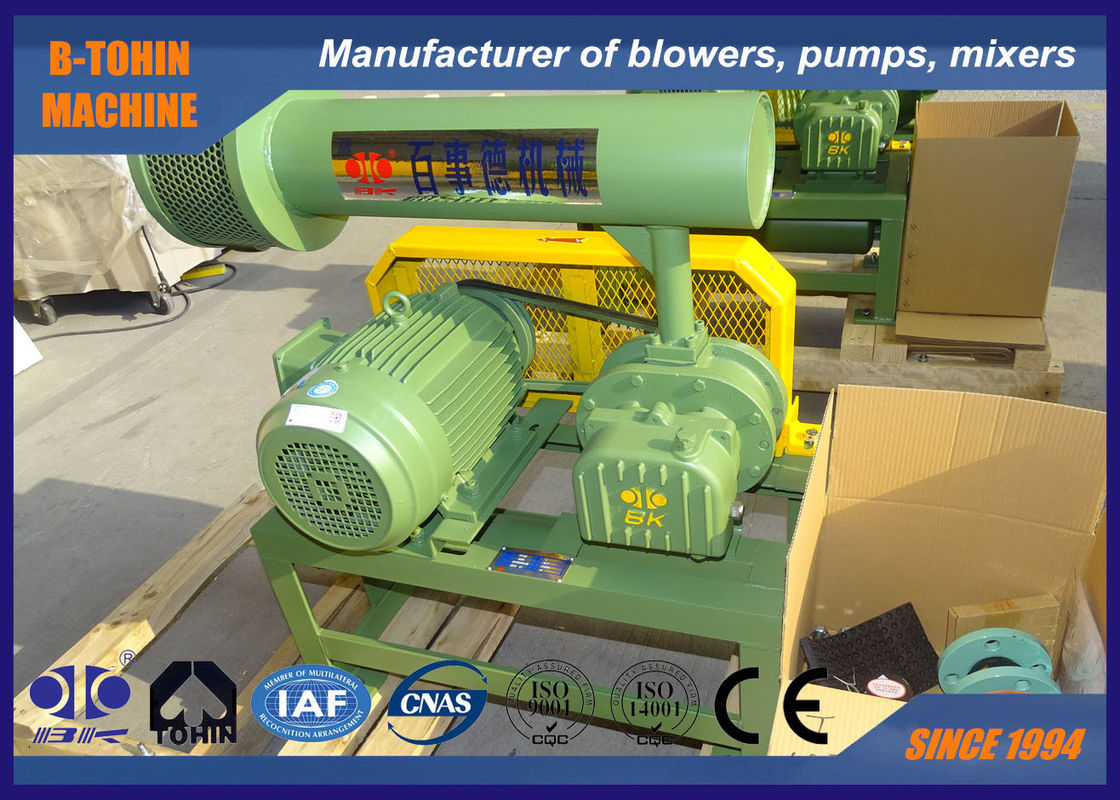

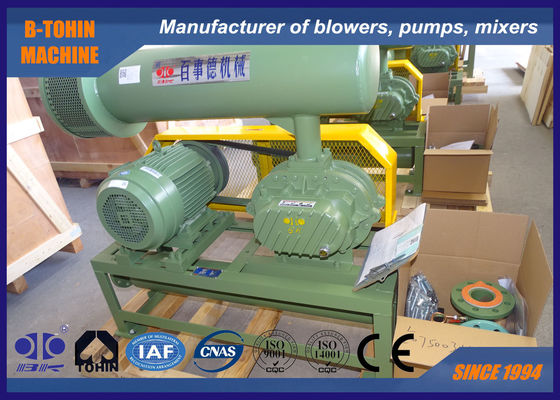

Φυσητήρας Roots τριών πτερυγίων, πίεση 10-80KPA, ταχύτητα περιστροφής 700-1500rpm
Ο φυσητήρας Roots χρησιμοποιείται ευρέως στην ηλεκτρική, πετρελαϊκή, χαλυβουργική βιομηχανία, στην παραγωγή οσμής, τροφίμων, οξυγόνου, στην κλωστοϋφαντουργία,
συσκευασία κενού, χαρτοποιία, υδατοκαλλιέργεια, επεξεργασία λυμάτων, πνευματική μεταφορά, κ.λπ.
Προδιαγραφές:
|
Μοντέλο
|
BK8016S
|
|
Χωρητικότητα αέρα
|
15.21-47.14m3/min
|
|
Διαφορική πίεση εκκένωσης
|
10-80KPA
|
|
Ταχύτητα περιστροφής
|
700-1500rpm
|
|
Τύπος κινητήρα
|
30-90KW
380/400/415/440V, 3 ΦΑΣΕΙΣ, 50/60HZ, διατίθεται και κινητήρας συχνότητας
|
|
Τύπος εγκατάστασης
|
Τυπικό: οριζόντιος τύπος
Διατίθεται κάθετος τύπος για την επιλογή σας
|
| Χρώμα |
Προσαρμοσμένο, τυπικό RAL6011 |
|
Καθαρό βάρος φυσητήρα χωρίς κινητήρα
|
730 kg
|
|
Μέγεθος συσκευασίας κατά προσέγγιση.
|
2.1*1.5*2.35 (μήκος*πλάτος*ύψος)
|
Χαρακτηριστικά:
1. Γρανάζια χρονισμού ελικοειδούς τύπου για ομαλή λειτουργία
2. Συμπαγής, ευελιξία στην εγκατάσταση προσφέρει στους χρήστες περισσότερες επιλογές.
3. Υιοθετείται ενιαία δομή πτερυγίου, πιο σταθερή στη λειτουργία.
4. Υιοθετούνται εισαγόμενες τσιμούχες λαδιού από φθοριούχο καουτσούκ, οι οποίες έχουν καλή αντοχή στη φθορά και αντοχή σε υψηλές θερμοκρασίες.
5. Μικροί κραδασμοί και οικονομική κατανάλωση ενέργειας.
Φύλλο παραμέτρων
| Μοντέλο |
Διάμετρος θύρας (mm) |
Ταχύτητα |
Χωρητικότητα εισόδου (m3/min) και ισχύς άξονα (KW) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
0.5kgf/cm2 |
0.6kgf/cm2 |
0.7kgf/cm2 |
0.8kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
5000mmH2O |
6000mmH2O |
7000mmH2O |
8000mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
0.06Mpa |
0.07Mpa |
0.08Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK8016S |
150(6") |
700 |
20.17 |
11.16 |
18.75 |
13.93 |
17.67 |
16.69 |
16.75 |
19.45 |
15.94 |
22.21 |
15.21 |
24.98 |
|
|
|
|
| 850 |
25.23 |
13.55 |
23.81 |
16.91 |
22.72 |
20.26 |
21.81 |
23.62 |
21.00 |
26.97 |
20.27 |
30.33 |
19.59 |
33.68 |
|
|
| 1000 |
30.29 |
15.95 |
28.87 |
19.89 |
27.78 |
23.84 |
26.86 |
27.79 |
26.05 |
31.73 |
25.32 |
35.68 |
24.65 |
39.63 |
24.02 |
43.57 |
| 1150 |
35.34 |
18.34 |
33.93 |
22.88 |
32.84 |
27.42 |
31.92 |
31.95 |
31.11 |
36.49 |
30.38 |
41.03 |
29.71 |
45.57 |
29.08 |
50.11 |
| 1250 |
38.72 |
19.93 |
37.30 |
24.87 |
36.21 |
29.80 |
35.29 |
34.73 |
34.48 |
39.67 |
33.75 |
44.60 |
33.08 |
49.53 |
32.45 |
54.47 |
| 1400 |
43.77 |
22.33 |
42.35 |
27.85 |
41.26 |
33.38 |
40.35 |
38.90 |
39.54 |
44.43 |
38.81 |
49.95 |
38.14 |
55.48 |
37.51 |
61.00 |
| 1500 |
47.14 |
23.92 |
45.72 |
29.84 |
44.64 |
35.76 |
43.72 |
41.68 |
42.91 |
47.60 |
42.18 |
53.52 |
41.51 |
59.44 |
40.88 |
65.36 |
Πρότυπα κατασκευής
Τα προϊόντα που παρέχονται από τον προμηθευτή κατασκευάζονται σύμφωνα με τα ακόλουθα πρότυπα:
JISB8341-1995 "Μέθοδος δοκιμής και επιθεώρησης συμπιεστή μετατόπισης"
JB/T8941.1-1999 "Συνθήκες για φυσητήρα Roots γενικής χρήσης"
JB/T8941.2-1999 "Μέθοδος δοκιμής απόδοσης για φυσητήρα Roots γενικής χρήσης"
GB/T 13306-91 GB / T 13306-91 "Πινακίδα"
Δομή κύριου σώματος φυσητήρα
|
Αρ.
|
Όνομα εξαρτήματος
|
Ποσ.
|
|
Αρ.
|
Όνομα εξαρτήματος
|
Ποσ.
|
|
Αρ.
|
Όνομα εξαρτήματος
|
Ποσ.
|
|
1
|
Βάση
|
2
|
|
9
|
Αριστερό κάλυμμα άκρου
|
1
|
|
17
|
Δεξαμενή λαδιού
|
1
|
|
2
|
Εξάγωνο μπουλόνι
|
4
|
|
10
|
Καρφίτσα στρογγυλή
|
4
|
|
18
|
Γρανάζι
|
2
|
|
3
|
Στεγανωτικό σκόνης
|
1
|
|
11
|
Περίβλημα
|
1
|
|
19
|
Κλειδί
|
2
|
|
4
|
Πτερυγιοφόρος κινητήρας
|
1
|
|
12
|
Τσιμούχα λαδιού
|
4
|
|
20
|
Αξονικός δακτύλιος
|
2
|
|
5
|
Ρουλεμάν άκρου κίνησης
|
2
|
|
13
|
Δεξιό κάλυμμα άκρου
|
1
|
|
21
|
Ρουλεμάν άκρου γραναζιού
|
2
|
|
6
|
Πτερυγιοφόρος κινούμενος
|
2
|
|
14
|
Μπουλόνι
|
16
|
|
22
|
Πλάκα ρουλεμάν
|
2
|
|
7
|
Κάλυμμα σκόνης
|
1
|
|
15
|
Αεραγωγός
|
1
|
|
23
|
Ρυθμιζόμενο μαξιλαράκι
|
αρκετά
|
|
8
|
Γράσο
|
2
|
|
16
|
Μπουλόνι στήριξης
|
8
|
|
24
|
Μαγνητικό παξιμάδι
|
1
|
Σχέδιο συναρμολόγησης πακέτου φυσητήρα

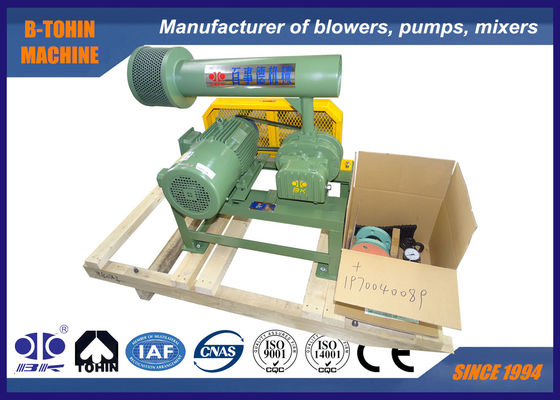

Τυπικό εύρος παράδοσης
1. φυσητήρας άξονα
2. βαλβίδα ανακούφισης
3. βαλβίδα αντεπιστροφής τύπου slime wafer
4. σιγαστήρας εισόδου (με φίλτρο αέρα)
Ο σιγαστήρας απόσβεσης χρησιμοποιείται κυρίως για την εξάλειψη του θορύβου ροής αέρα στην είσοδο του φυσητήρα. Συγκολλάται από εξωτερικό κύλινδρο, εσωτερικό κύλινδρο, φλάντζα και άλλα μέρη, και το ηχοαπορροφητικό υλικό τοποθετείται μεταξύ των εσωτερικών και εξωτερικών κυλίνδρων για ελαφρύ βάρος, χαμηλή αντίσταση και καλύτερο αποτέλεσμα μείωσης θορύβου. Ο σιγαστήρας είναι κατασκευασμένος από χάλυβα Α3.
5. σιγαστήρας εκκένωσης
6. Βάση φυσητήρα και κινητήρα (με κάλυμμα ιμάντα)
7. ελαστική εύκαμπτη άρθρωση και αντικραδασμικό
8. τροχαλία κινητήρα
9. μανόμετρο
10. Ιμάντας V
11. μπουλόνια και παξιμάδια και άλλα συνδετικά μέρη
12. ηλεκτροκινητήρας
Προαιρετικά εξαρτήματα όπως ακουστικό περίβλημα, ηλεκτρικός πίνακας ελέγχου, βαλβίδα αυτόματης εκκίνησης και ανταλλακτικά είναι διαθέσιμα.
