Επαγγελματικός κατασκευαστής των διάφορων ειδών ανεμιστήρων
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | BK |
| Πιστοποίηση: | ISO9001/ISO14001/CE |
| Αριθμό μοντέλου: | Bkd-7000 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
| Χρόνος παράδοσης: | 15 έως 30 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
| Δυνατότητα προσφοράς: | 10 σύνολα ανά μήνα |
| Ικανότητα αέρα: | 74.77-146.76m3/min | Πίεση απαλλαγής: | 100-150KPA |
|---|---|---|---|
| Δύναμη μηχανών: | 200-450KW | Η απαλλαγή άντεξε: | DN300 (12») |
| Τύπος σύνδεσης: | Ζώνη και τροχαλία | Εφαρμογή:: | Μεταβίβαση αερισμού, λείανσης, πνευματικού, που εφαρμόζεται για την κατεργασία ύδατος, το καθάρισμα |
| Χρώμα: | RAL6011 | Αποτελεσμένος από: | BKW10034 + BKW10027 |
| Υψηλό φως: | ανεμιστήρας ύφους ριζών,ανεμιστήρας κατεργασίας ύδατος |
||

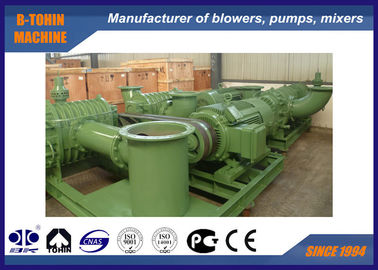

150KPA ανεμιστήρας αέρα ριζών, δύο επιπέδων, DN300, δύο επιπέδων ανεμιστήρας αέρα ριζών
Περίπου BKD
Η σειρά BKD είναι ένας δύο σταδίων ανεμιστήρας ριζών. Ένα μέσο σύστημα ψύξης εγκαθίσταται μεταξύ του πρώτου και ο ανεμιστήρας δεύτερων σταδίων, που θα δροσίσει τη θερμοκρασία της ροής αέρος έξω από τον ανεμιστήρα πρώτων φάσεων, και έπειτα η θερμοκρασία της ροής αέρος στον ανεμιστήρα δεύτερων σταδίων θα είναι κανονικός και δεν θα βλάψει τον ανεμιστήρα. Από τη δύο επιπέδων συμπίεση, ο ανεμιστήρας BKD μπορεί να φθάσει στη μέγιστη πίεση 150KPA.
Προδιαγραφές
|
Πρότυπο |
Bkd-7000 |
|
Ικανότητα αέρα |
74.77-146.76m3/min |
|
Διαφορική πίεση απαλλαγής |
100-150KPA |
|
Περιστροφική ταχύτητα |
850-1400rpm |
|
Όγκος νερού ψύξης |
160 λ/λ |
|
Τύπος μηχανών |
200-450KW |
|
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan |
|
Τύπος εγκατάστασης |
Πρότυπα: κάθετος τύπος |
|
N.W. από τον ανεμιστήρα χωρίς μηχανή |
4500kg |
|
Μέγεθος συσκευασίας περ. |
3.75*3.45*3.25m (length*width*height) |
|
Χαρακτηριστικά γνωρίσματα |
1. Η υδρόψυξη για τα ρουλεμάν και στα δύο endplates χαμηλώνει τη φέρουσα θερμοκρασία λειτουργίας. |
Φύλλο παραμέτρου
| Πρότυπο | Περιστροφική ταχύτητα (περιστροφή/λεπτό) |
Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) | Ψύξη Νερό |
||||||||
| 1.0kgf/cm2 | 1.2kgf/cm2 | 1.4kgf/cm2 | 1.5kgf/cm2 | ||||||||
| 10000mH2O | 12000mH2O | 14000mH2O | 15000mH2O | ||||||||
| 0.098Mpa | 0.118Mpa | 0.137Mpa | 0.147Mpa | ||||||||
| ανεμιστήρας Ⅰ | ανεμιστήρας Ⅱ | μ3 /min | KW | μ3 /min | KW | μ3 /min | KW | μ3 /min | KW | Λ/λ | |
|
Bkd-7000 |
850 | 850 | 84.12 | 159.93 | 82.54 | 190.26 | 81.09 | 220.55 | 80.60 | 232.57 | 160 |
| 1000 | 1000 | 102.33 | 188.15 | 100.75 | 223.83 | 99.29 | 259.47 | 98.81 | 273.61 | ||
| 1100 | 1100 | 114.47 | 206.97 | 112.89 | 246.22 | 111.43 | 285.42 | 110.95 | 300.97 | ||
| 1250 | 1250 | 132.68 | 235.19 | 131.10 | 279.79 | 129.64 | 324.34 | 129.16 | 342.01 | ||
| 1400 | 1400 | 150.88 | 263.42 | 149.31 | 313.37 | 147.85 | 363.26 | 147.36 | 383.05 | ||
Ροή αέρος και σύστημα ψύξης
Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. ο ανεμιστήρας πρώτων φάσεων
2. ο ανεμιστήρας δεύτερων σταδίων
3. ανακουφίζουν τη βαλβίδα
. βαλβίδα αντεπιστροφής 4
. κασκόλ κολπίσκων 5 (με το φίλτρο αέρα)
. κασκόλ εξόδου 6
. δημόσια βάση 7 (με την κάλυψη ζωνών)
. λαστιχένιο εύκαμπτο μαξιλάρι ενώσεων 8 και κλονισμού
. τροχαλία 9
. μετρητής πίεσης 10
11. Β-ζώνη
12. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
. μηχανή 13
. μέσο δοχείο ψύξης 14
