Επαγγελματικός κατασκευαστής των διάφορων ειδών ανεμιστήρων
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | BK |
| Πιστοποίηση: | ISO9001/ISO14001/CE |
| Αριθμό μοντέλου: | Bkd-2000 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
| Χρόνος παράδοσης: | 15 έως 30 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
| Δυνατότητα προσφοράς: | 50 σύνολα ανά μήνα |
| Τύπος: | Ανεμιστήρας αέρα ριζών, τρεις λοβοί, δύο επιπέδων | Ικανότητα αέρα: | 5.76-14.04m3/min |
|---|---|---|---|
| Πίεση απαλλαγής: | 100-150KPA | Δύναμη μηχανών: | 18.5-45KW |
| Η απαλλαγή άντεξε: | DN80 (3») | Τύπος σύνδεσης: | Ζώνη και τροχαλία |
| Εφαρμογή:: | Μεταβίβαση αερισμού, λείανσης, πνευματικού, που εφαρμόζεται για την κατεργασία ύδατος, το καθάρισμα | ||
| Υψηλό φως: | ανεμιστήρας ύφους ριζών,ανεμιστήρας κατεργασίας ύδατος |
||

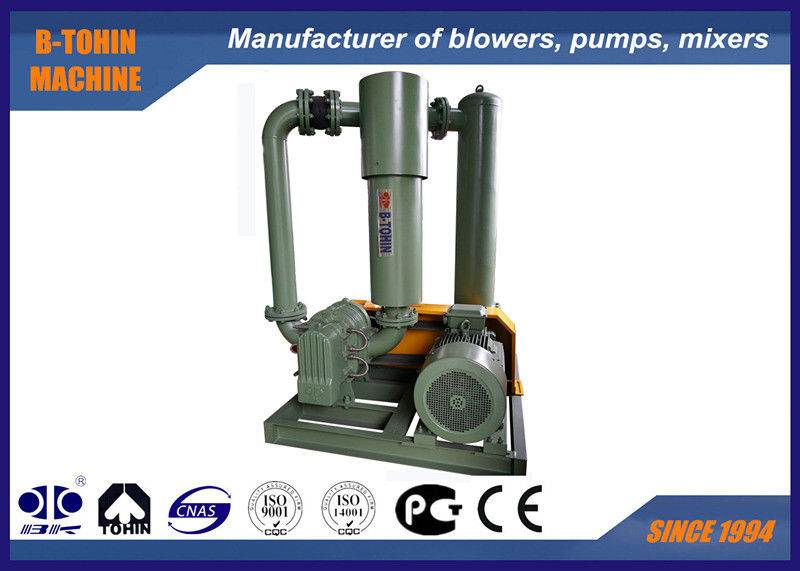

Δύο σκηνικές ρίζα ανεμιστήρας 100KPA αέρα - 150KPA, για τον υψηλό αέρα μεταβιβάζει
Περίπου BKD
Η σειρά BKD είναι ένας δύο σταδίων ανεμιστήρας ριζών που αποτελείται από δύο ανεμιστήρες BKW για την επίτευξη της υψηλότερης πίεσης από του ενός σταδίου ανεμιστήρα. Η καλή απόδοση υπόσχεται από ένα μέσο σύστημα ψύξης μεταξύ του πρώτου και το δεύτερο στάδιο, το οποίο εξασφαλίζει τυποποιημένη θερμοκρασία της ροής αέρος στον ανεμιστήρα δεύτερων σταδίων.
Προδιαγραφές
|
Πρότυπο |
Bkd-2000 |
|
Ικανότητα αέρα |
5.76-14.04m3/min |
|
Διαφορική πίεση απαλλαγής |
100-150KPA |
|
Περιστροφική ταχύτητα |
850-1500rpm |
|
Όγκος νερού ψύξης |
40 λ/λ |
|
Τύπος μηχανών |
18.5-45KW |
|
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan |
|
Τύπος εγκατάστασης |
Πρότυπα: κάθετος τύπος |
|
N.W. από τον ανεμιστήρα χωρίς μηχανή |
750 κλ |
|
Μέγεθος συσκευασίας περ. |
1.6*1.5*2.2m (length*width*height) |
|
Χαρακτηριστικά γνωρίσματα |
1. Η υδρόψυξη για τα ρουλεμάν και στα δύο endplates χαμηλώνει τη φέρουσα θερμοκρασία λειτουργίας. |
Φύλλο παραμέτρου
| Τέχνη αριθ. | Ταχύτητα (περιστροφή/λεπτό) |
Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) | Ψύξη νερό |
||||||||
| 1.0kgf/cm2 | 1.2kgf/cm2 | 1.4kgf/cm2 | 1.5kgf/cm2 | ||||||||
| 10000mH2O | 12000mH2O | 14000mH2O | 15000mH2O | ||||||||
| 0.098Mpa | 0.118Mpa | 0.137Mpa | 0.147Mpa | ||||||||
| Ⅰ στάδιο | Ⅱ στάδιο | μ3 /min | KW | μ3 /min | KW | μ3 /min | KW | μ3 /min | KW | Λ/λ | |
| Bkd-2000 Έξοδος Dia: 80 (3») Αποτελεσμένος από BKW6008 + BKW6005 |
850 | 850 | 6.42 | 16.43 | 6.11 | 18.33 | 5.84 | 20.73 | 5.76 | 22.04 | 40 |
| 1000 | 1000 | 8.17 | 19.33 | 7.87 | 21.57 | 7.60 | 24.39 | 7.52 | 25.92 | ||
| 1150 | 1150 | 9.93 | 22.22 | 9.63 | 24.80 | 9.36 | 28.05 | 9.28 | 29.81 | ||
| 1250 | 1250 | 11.11 | 24.16 | 10.80 | 26.96 | 10.53 | 30.49 | 10.45 | 32.40 | ||
| 1400 | 1400 | 12.87 | 27.06 | 12.56 | 30.19 | 12.29 | 34.14 | 12.21 | 36.29 | ||
| 1500 | 1500 | 14.04 | 28.99 | 13.73 | 32.35 | 13.46 | 36.58 | 13.38 | 38.89 | ||
Ροή αέρος και σύστημα ψύξης
Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. κύριο σώμα 1 ανεμιστήρων
. κύριο σώμα 2 ανεμιστήρων 2
. η πίεση 3 ανακουφίζει τη βαλβίδα
. βαλβίδα αντεπιστροφής 4
. ησυχαστήρας κολπίσκων 5 (με το φίλτρο αέρα)
. ησυχαστήρας εξόδου 6
. δημόσια βάση 7 (με την κάλυψη ζωνών)
. λαστιχένιο εύκαμπτο μαξιλάρι ενώσεων 8 και κλονισμού
. τροχαλία 9
. μετρητής πίεσης 10
. ζώνη 11
12. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
. μηχανή 13
. μέσο δοχείο ψύξης 14
