Bkd-3000 ανεμιστήρας & συμπιεστές 100KPA-150KPA τριών ριζών λοβών για τις εκτενείς εφαρμογές

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	BK
Πιστοποίηση:	ISO9001/ISO14001/CE
Αριθμό μοντέλου:	Bkd-3000

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 ομάδα
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	τυποποιημένη ξύλινη περίπτωση εξαγωγής
Χρόνος παράδοσης:	15 έως 30 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή
Δυνατότητα προσφοράς:	50 σύνολα ανά μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Τύπος:	Ανεμιστήρας αέρα ριζών, τρεις λοβοί, δύο επιπέδων	Ικανότητα αέρα:	13.26-27.91m3/min
Πίεση απαλλαγής:	100-150KPA	Δύναμη μηχανών:	15-30KW
Η απαλλαγή άντεξε:	DN100 (4»)	Τύπος σύνδεσης:	Ζώνη και τροχαλία
Εφαρμογή::	Μεταβίβαση αερισμού, λείανσης, πνευματικού, που εφαρμόζεται για την κατεργασία ύδατος, το καθάρισμα	Δροσίζοντας τύπος:	νερό και μέσο δοχείο ψύξης
Επισημαίνω:	ζώνη που οδηγείται blowe , ανεμιστήρας κατεργασίας ύδατος

Ανεμιστήρας bkd-3000 αέρα υψηλών ριζών, δύο επιπέδων, ανεμιστήρας ριζών 100KPA-150KPA

Περίπου BKD

Η σειρά BKD είναι ένας δύο σταδίων ανεμιστήρας ριζών. Αποτελείται από δύο ανεμιστήρες BKW για την επίτευξη της υψηλότερης πίεσης. Η καλή απόδοση υπόσχεται από ένα μέσο σύστημα ψύξης μεταξύ του πρώτου και το δεύτερο στάδιο, τα οποία υπόσχονται την τυποποιημένη θερμοκρασία της ροής αέρος στον ανεμιστήρα δεύτερων σταδίων.

Προδιαγραφές

Πρότυπο	Bkd-3000
Ικανότητα αέρα	13.26-27.91m3/min
Διαφορική πίεση απαλλαγής	100-150KPA
Περιστροφική ταχύτητα	850-1600rpm
Όγκος νερού ψύξης	50 λ/λ
Τύπος μηχανών	37-75KW 380/400/415/440V, 3PHASES, 50/60HZ
Εμπορικό σήμα μηχανών	Πρότυπα: Siemens Beide ή μηχανή Wannan Μηχανή Siemens και ABB για την επιλογή σας
Τύπος εγκατάστασης	Πρότυπα: κάθετος τύπος
N.W. από τον ανεμιστήρα χωρίς μηχανή	950kg
Μέγεθος συσκευασίας περ.	2.01.82.35m (lengthwidthheight)
Χαρακτηριστικά γνωρίσματα	1. Η υδρόψυξη για τα ρουλεμάν και στα δύο endplates χαμηλώνει τη φέρουσα θερμοκρασία λειτουργίας. 2. Μέσο δοχείο ψύξης που εξοπλίζεται για το σταθερό τρέξιμο του ανεμιστήρα

Φύλλο παραμέτρου

Τέχνη αριθ.	Ταχύτητα (περιστροφή/λεπτό)		Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW)								Ψύξη νερό
			1.0kgf/cm2		1.2kgf/cm2		1.4kgf/cm2		1.5kgf/cm2
			10000mH2O		12000mH2O		14000mH2O		15000mH2O
			0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
	Ⅰ στάδιο	Ⅱ στάδιο	μ3 /min	KW	μ3 /min	KW	μ3 /min	KW	μ3 /min	KW	Λ/λ
Bkd-3000 Έξοδος Dia: 100 (4») Αποτελεσμένος από BKW7011 + BKW7006	850	1000	14.03	30.21	13.67	34.42	13.35	38.17	13.26	40.59	50
	1000	1150	17.23	35.16	16.87	40.05	16.55	44.40	16.47	47.21
	1150	1300	20.44	40.11	20.07	45.68	19.75	50.64	19.67	53.83
	1250	1400	22.57	43.40	22.21	49.43	21.89	54.80	21.80	58.24
	1400	1550	25.78	48.35	25.41	55.06	25.09	61.04	25.01	64.86
	1500	1650	27.91	51.65	27.55	58.82	27.23	65.19	27.14	69.27

Ροή αέρος και σύστημα ψύξης

Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων

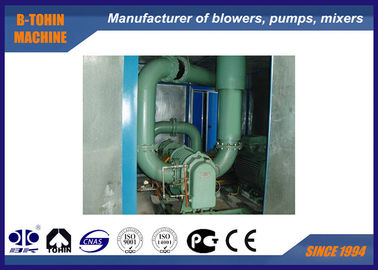

Bkd-3000 ανεμιστήρας & συμπιεστές 100KPA-150KPA τριών ριζών λοβών για τις εκτενείς εφαρμογές 1

Τυποποιημένος ανεφοδιασμός του πεδίου

1. κύριο σώμα 1 ανεμιστήρων
. κύριο σώμα 2 ανεμιστήρων 2
. η πίεση 3 ανακουφίζει τη βαλβίδα
. βαλβίδα αντεπιστροφής 4
. ησυχαστήρας κολπίσκων 5 (με το φίλτρο αέρα)
. ησυχαστήρας εξόδου 6
. δημόσια βάση 7 (με την κάλυψη ζωνών)
. λαστιχένιο εύκαμπτο μαξιλάρι ενώσεων 8 και κλονισμού
. τροχαλία 9
. μετρητής πίεσης 10
. ζώνη 11
12. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
. μηχανή 13
. μέσο δοχείο ψύξης 14
