Περίπου π.Χ. Τρεις λοβούς Ρατοεξάπλωσης

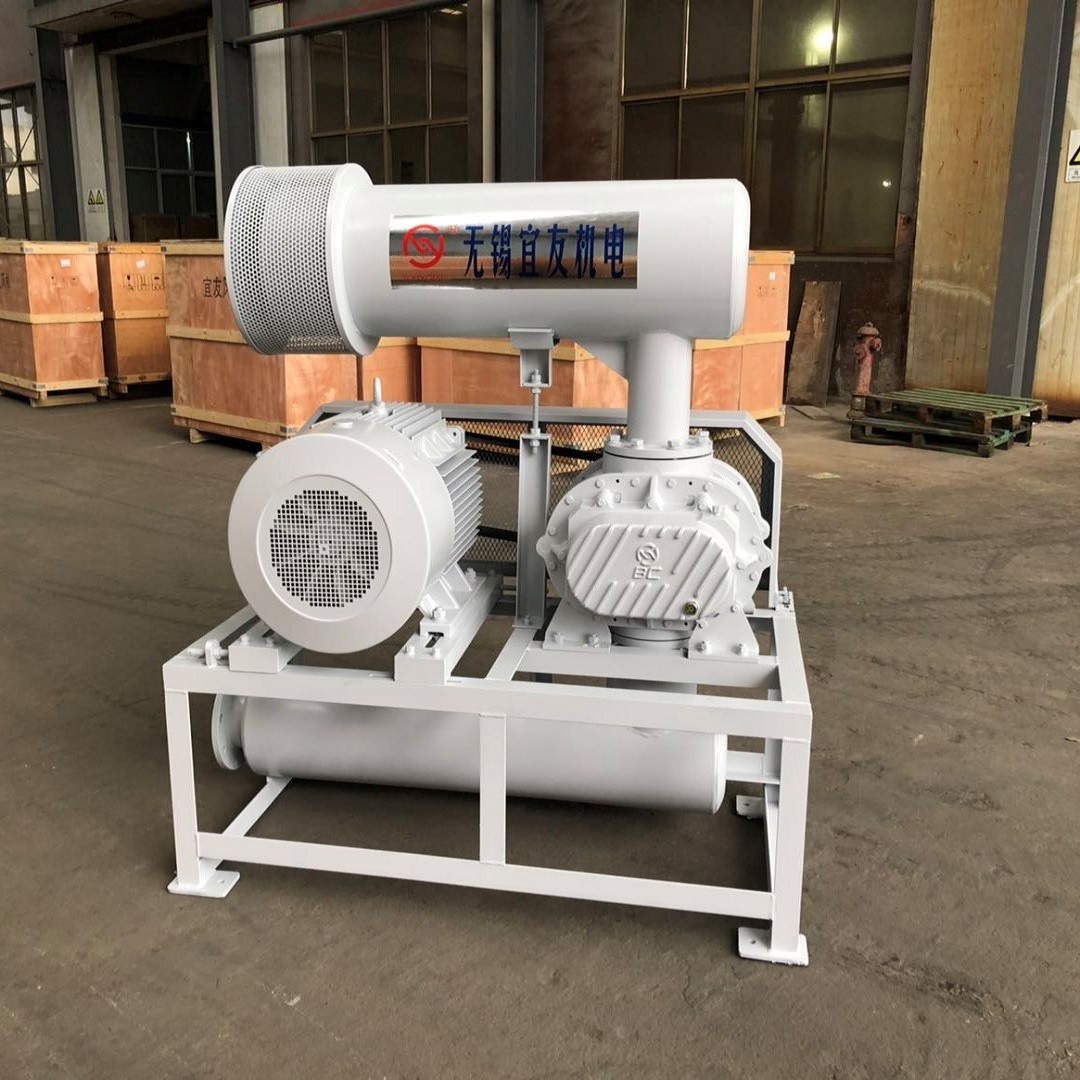

Η κυψέλη της σειράς BC, με την ενσωματωμένη δομή τροχιάς και άξονα, έχει ευρεία εφαρμογή στην προστασία του περιβάλλοντος, την ηλεκτρική ενέργεια, την αρχιτεκτονική, την παροχή αερίου κλπ.
Κύρια χαρακτηριστικά:
1) Εφαρμόζεται η ομαλή λειτουργία των ελικοειδών ρολογιστών.
2) Έχει ευέλικτους τρόπους τοποθέτησης λόγω της ίδιας δομής στην είσοδο και την έξοδο.
3) Υιοθετεί πιο λογική δομή ρουλεμάν, η οποία μπορεί να αυξήσει τη διάρκεια ζωής του ρουλεμάν.
4) Είναι χαμηλή ηχητικότητα, δονήσεις και κατανάλωση ενέργειας.
Προδιαγραφές:
| Σχήμα |
BC5003 |
| Δυνατότητα αέρα |
30,43 m3/min-7,15 m3/min |
| Διαφορετική πίεση εκφόρτισης |
10-80KPA |
| Τροποποίηση |
850 στροφές ανά λεπτό-2000 στροφές ανά λεπτό |
| Τύπος κινητήρα |
5.5-15KW
380/400/415/440V, 3ΦΑΣΕΣ, 50/60HZ |
| Μάρκα κινητήρα |
Πρότυπο: κινητήρας Siemens Beide ή Wannan
Η Siemens και η ABB κινητήρα για την επιλογή σας |
| Τύπος εγκατάστασης |
Πρότυπο: οριζόντιος τύπος.
Δικαιούμενος κάθετος τύπος για επιλογή σας |
| Δ.Δ. του ανεμιστήρα χωρίς κινητήρα |
171 κιλά |
| Μέγεθος συσκευασίας Περίπου. |
1.65*0.75*1.60m (μήκος*εύρος*ύψος) |
| Χαρακτηριστικά |
1. Ελικοειδής τύπου ρολόι για ομαλή λειτουργία
2Η συμπαγή, ευέλικτη εγκατάσταση δίνει στους χρήστες περισσότερες επιλογές.
3- Ολοκληρωμένη δομή τροχιάς και άξονα αποφεύγοντας ελλείψεις του αναπνευστήρα διχασμένης δομής
4- υιοθετήστε εισαγόμενες σφραγίδες ελαίου από φθοριούχο ελαστικό με καλύτερη αντοχή στην φθορά και την αντοχή σε υψηλές θερμοκρασίες.
5- Χαμηλός θόρυβος, χαμηλή δόνηση και κατανάλωση ενέργειας.
|
Παράμετρος
| Τύπος |
Λιμάνι Ντία |
Ταχύτητα |
Πληροφορίες σχετικά με την ισχύ του αέρα που εισέρχεται (m3/min) και την ισχύ του άξονα (kW) σε διαφορετικές συνθήκες |
| 10kpa |
20kpa |
30kpa |
40kpa |
50kpa |
60kpa |
70kpa |
80kpa |
| στροφές |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BC5003 |
65(2,5") |
850 |
2.67 |
0.95 |
2.39 |
1.58 |
2.19 |
2.40 |
2.01 |
2.72 |
1.86 |
3.31 |
1.72 |
3.90 |
|
|
|
|
| 1000 |
3.25 |
1.12 |
2.98 |
1.85 |
2.77 |
2.83 |
2.60 |
3.20 |
2.44 |
3.89 |
2.31 |
4.59 |
|
|
|
|
| 1150 |
3.84 |
1.29 |
3.56 |
2.13 |
3.36 |
3.25 |
3.18 |
3.68 |
3.03 |
4.48 |
2.89 |
5.28 |
2.76 |
6.27 |
|
|
| 1250 |
4.23 |
1.40 |
3.95 |
2.32 |
3.75 |
3.53 |
3.57 |
4.00 |
3.42 |
4.87 |
3.28 |
5.74 |
3.15 |
6.81 |
|
|
| 1350 |
4.62 |
1.52 |
4.34 |
2.50 |
4.14 |
3.82 |
3.96 |
4.32 |
3.81 |
5.25 |
3.67 |
6.19 |
3.54 |
7.36 |
3.43 |
8.30 |
| 1500 |
5.20 |
1.69 |
4.93 |
2.78 |
4.72 |
4.24 |
4.55 |
4.80 |
4.39 |
5.84 |
4.29 |
6.88 |
4.13 |
8.17 |
4.01 |
9.22 |
| 1600 |
5.59 |
1.80 |
5.32 |
2.97 |
5.11 |
4.52 |
4.94 |
5.11 |
4.78 |
6.23 |
4.65 |
7.34 |
4.52 |
8.72 |
4.40 |
9.83 |
| 1750 |
6.18 |
1.97 |
5.91 |
3.24 |
5.70 |
4.95 |
5.52 |
5.59 |
5.37 |
6.81 |
5.23 |
8.03 |
5.10 |
9.54 |
4.99 |
10.75 |
| 1850 |
6.57 |
2.08 |
6.30 |
3.43 |
6.09 |
5.23 |
5.91 |
5.91 |
5.76 |
7.20 |
5.62 |
8.49 |
5.50 |
10.08 |
5.38 |
11.37 |
| 2000 |
7.15 |
2.25 |
6.88 |
3.71 |
6.67 |
5.65 |
6.50 |
6.39 |
6.35 |
7.78 |
6.21 |
9.18 |
6.08 |
10.90 |
5.96 |
12.29 |
Χαρακτηριστικά:
1. Ελικοειδής τύπου ρολόι για ομαλή λειτουργία
2Η συμπαγή, ευέλικτη εγκατάσταση δίνει στους χρήστες περισσότερες επιλογές.
3Η ολοκληρωμένη δομή της τροχιάς είναι ανώτερη από τη διαχωρισμένη δομή, πιο σταθερή στη μετάδοση ισχύος
4- υιοθετήστε εισαγόμενες σφραγίδες ελαίου από φθοριούχο καουτσούκ, το οποίο είναι εξαιρετικά ανθεκτικό στην φθορά και στην υψηλή θερμοκρασία.
5Μικρές δονήσεις και οικονομική κατανάλωση ενέργειας.
Αρχή λειτουργίας
Ο ανεμιστήρας ρίζων είναι ένας ανεμιστήρας κύβους, και απελευθερώνει μια σταθερή ποσότητα αέρα ανάλογα με την ταχύτητα περιστροφής του.Σε σύγκριση με δύο λοβών αναπνευστήρα, είναι λιγότερων παλμών αέρα, μικρότερης μεταβολής φορτίου, μεγαλύτερης αντοχής, χαμηλότερου θορύβου και δονήσεων.
Δύο παράλληλοι άξονες έχουν τρεις λοβούς ο καθένας, όλοι οι λοβοί διατηρούν μικρό διαχωρισμό μεταξύ τους και το σπίτι μέσα.ένας ορισμένος αέρας θα απορροφηθεί στην είσοδο και θα μεταφερθεί από το εσωτερικό επιφάνεια του σπιτιού στην πύλη διαφόρτωσης του ανεμιστήρα.
Δύο άξονες θα περιστρέφονται από τα γρανάζια χρονισμού, χωρίς καμία επαφή μεταξύ των λοβών, έτσι ώστε να μπορεί να περιστρέφεται με υψηλή ταχύτητα χωρίς λίπανση στο εσωτερικό.απλή διαμόρφωσηΤο υλικό αυτό χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες.
Τυπική παροχή πεδίου εφαρμογής
1. αναπνευστήρας γυμνού άξονα
2. βαλβίδα ανακούφισης πίεσης
3. βαλβίδα ελέγχου κυψελών (τεχνός τύπος)
4. σιγαστήρας εισόδου (με φίλτρο αέρα)
5. σιγαστήρα εξαγωγής
6. δημόσια βάση (με κάλυψη ζώνης)
7. ελαστικό ελαστικό σύνδεσμο και αντλία κρούσης
8. τροχαλία κινητήρα
9. μέτρο πίεσης
10Ζώνη σε V
11. βρόγχοι και νάτλοι και άλλα μέρη σύνδεσης
12. ηλεκτρικός κινητήρας
Γενικές ερωτήσεις
Ερώτηση 1: Ποιοι είναι οι όροι συσκευασίας;
Α: Γενικά, συσκευάζουμε τα αγαθά μας σε ξύλινη θήκη χωρίς απολύμανση. αν έχετε νομικά εγγεγραμμένο δίπλωμα ευρεσιτεχνίας, μπορούμε να συσκευάσουμε τα αγαθά στα εμπορικά σας κουτιά αφού λάβουμε τις επιστολές εξουσιοδότησης.
Ε2.Ποιοι είναι οι όροι πληρωμής σας;
Α: T / T 30% ως προκαταβολή και 70% πριν από την παράδοση. θα σας δείξουμε τις φωτογραφίες των προϊόντων και των πακέτων πριν πληρώσετε το υπόλοιπο.
Ε.Π.Ποιοι είναι οι όροι παράδοσής σας;
Α: EXW, FOB, CFR, CIF, DDU
Ε.Π. Τι γίνεται με το χρόνο παράδοσης;
Απ: Γενικά, χρειάζονται 7 ημέρες μετά την παραλαβή της προκαταβολικής πληρωμής σας. Ο συγκεκριμένος χρόνος παράδοσης εξαρτάται από τα στοιχεία και την ποσότητα της παραγγελίας σας.
Μπορείτε να παράγετε σύμφωνα με τα δείγματα;
Α: Ναι, μπορούμε να παράγουμε από τα δείγματα ή τεχνικά σχέδια σας.
Ελέγχετε όλα τα αγαθά σας πριν την παράδοση;
Α: Ναι, έχουμε 100% δοκιμή πριν την παράδοση.
