Τόπος καταγωγής: | Κίνα |
Μάρκα: | BK |
Πιστοποίηση: | ISO9001/ISO14001 |
Αριθμό μοντέλου: | BV5009 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | Ο τυποποιημένος ξύλινος ανεμιστήρας ριζών σειράς caseAbout BKW BKW εξαγωγής κληρονομεί το σχέδιο της |
Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 80 σύνολα ανά μήνα |
Τύπος: | κενό sauction, τύπος ριζών | Ικανότητα αέρα: | 5.68-18.41m3/min |
---|---|---|---|
Διαφορική πίεση απαλλαγής: | -10KPA - -40KPA | Δύναμη μηχανών: | 3-18.5KW |
Η απαλλαγή άντεξε: | DN100 (4») | Δροσίζοντας τύπος: | Αέρας |
Οδηγημένος τύπος: | μηχανή που οδηγείται, συνδεμένος από τη ζώνη και την τροχαλία | ||
Υψηλό φως: | οι ρίζες δακτυλογραφούν την κενή αντλία,αντλία ανεμιστήρων αέρα |

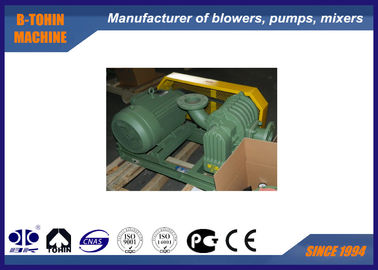

Κενή αντλία ανεμιστήρων ριζών αέρα, μέγιστη πίεση -40KPA, κενός ανεμιστήρας
Περίπου κενή αντλία BK
BK η κενή αντλία σχεδιάζεται για την κενή χρήση με την αλλαγή της εξόδου και του κολπίσκου του θετικού ανεμιστήρα ριζών. Η κενή πίεσή της καλύπτει 10KAP σε -40KPA. Εφαρμόζεται ευρέως στη μεταβίβαση τροφίμων, τη μεταλλουργία, τη χημική βιομηχανία και το ηλεκτρονικό επίστρωμα. Χαρακτηρίζεται της σταθερής λειτουργίας και της αξιόπιστης απόδοσης.
Προδιαγραφές
Πρότυπο |
BV5009 |
Διάσταση κολπίσκων | DN100 |
Διάσταση εξόδου | DN100 |
Ικανότητα αέρα |
5.68-18.41m3/min |
Διαφορική πίεση απαλλαγής |
-10 ~ -40KPA |
Περιστροφική ταχύτητα |
850-2000rpm |
Τύπος μηχανών |
3-18.5KW 380/400/415/440V, 3PHASES, 50/60HZ |
Εμπορικό σήμα μηχανών |
Πρότυπα: Siemens Beide ή μηχανή Wannan Μηχανή Siemens και ABB για την επιλογή σας |
Τύπος εγκατάστασης |
Πρότυπα: οριζόντιος τύπος. Κάθετος τύπος διαθέσιμος για την επιλογή σας |
N.W. από τον ανεμιστήρα χωρίς μηχανή |
239kg |
Μέγεθος συσκευασίας περ. |
1.5*1.05*1.75m (length*width*height) |
Φύλλο παραμέτρου
Πρότυπο | Λιμένας Dia (ΚΚ) |
Ταχύτητα | Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) | |||||||
-0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | |||||||
-1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | |||||||
-0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | |||||||
περιστροφή/λεπτό | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BV5009 | 100 (4») | 850 | 7.05 | 2.12 | 6.48 | 3.60 | 6.05 | 5.43 | 5.68 | 6.29 |
1000 | 8.53 | 2.49 | 7.97 | 4.23 | 7.53 | 6.39 | 7.17 | 7.40 | ||
1150 | 10.01 | 2.87 | 9.45 | 4.86 | 9.01 | 7.35 | 8.65 | 8.51 | ||
1250 | 11.00 | 3.12 | 10.44 | 5.29 | 10.00 | 7.99 | 9.64 | 9.25 | ||
1350 | 11.99 | 3.37 | 11.43 | 5.71 | 10.99 | 8.63 | 10.62 | 9.99 | ||
1500 | 13.47 | 3.74 | 12.91 | 6.35 | 12.47 | 9.59 | 12.11 | 11.10 | ||
1600 | 14.46 | 3.99 | 13.90 | 6.77 | 13.46 | 10.23 | 13.10 | 11.84 | ||
1750 | 15.94 | 4.37 | 15.38 | 7.40 | 14.94 | 11.18 | 14.58 | 12.95 | ||
1850 | 16.93 | 4.62 | 16.37 | 7.83 | 15.93 | 11.82 | 15.57 | 13.69 | ||
2000 | 18.41 | 4.99 | 17.85 | 8.46 | 17.41 | 12.78 | 17.05 | 14.80 |

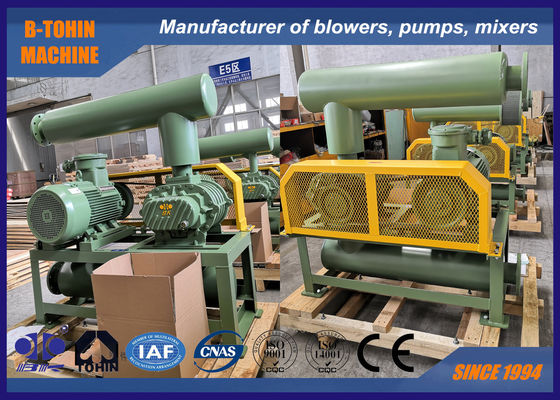

Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων
Τυποποιημένος ανεφοδιασμός του πεδίου
1. κύριο σώμα ανεμιστήρων
2. κενή βαλβίδα ασφάλειας
3. ησυχαστήρας κολπίσκων
4. ησυχαστήρας εξόδου
5. δημόσια βάση (με την κάλυψη ζωνών)
6. λαστιχένιο εύκαμπτο μαξιλάρι ενώσεων και κλονισμού
7. τροχαλία ανεμιστήρων
8. μετρητής πίεσης
9. ζώνη
10. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης
11. μηχανή
