Επαγγελματικός κατασκευαστής των διάφορων ειδών ανεμιστήρων
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | BK |
| Πιστοποίηση: | ISO9001/ISO14001/CE |
| Αριθμό μοντέλου: | BK7018 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
| Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
| Όροι πληρωμής: | L / C, T / T |
| Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
| Ονομασία: | Τρία λοβιά ρίζες αναπνευστήρα | Αεροπορική χωρητικότητα: | 190,57-52,03 m3/min |
|---|---|---|---|
| Διαφορική πίεση απαλλαγής: | 10-50KPA | Δύναμη κινητήρα: | 7.5-55kw |
| Διάτρηση εκκένωσης: | DN200 (8 ¢) | Εφαρμογή:: | Αερισμός, αντιπλύση, ατμοσφαιρική μεταφορά, εφαρμοζόμενη για επεξεργασία νερού, εργοστάσιο τσιμέντου |
| Κύρια υλικά: | Χυτοσίδηρο | Προέλευση της τεχνολογίας: | ΗΠΑ |
| Συνδεδεμένο με: | Ζώνη και τροχαλία | Τετάρτη: | 380V/400V/415V/440V/Επιπροσαρμοσμένο |
| Συχνότητα: | 50 Hz/60 Hz | Εφαρμογή: | Επεξεργασία λυμάτων |
| Τύπος εγκατάστασης:: | οριζόντια ή κατακόρυφη | ||
| Υψηλό φως: | 3 ανεμιστήρας ριζών λοβών,ανεμιστήρας πνευματικής μεταβίβασης |
||

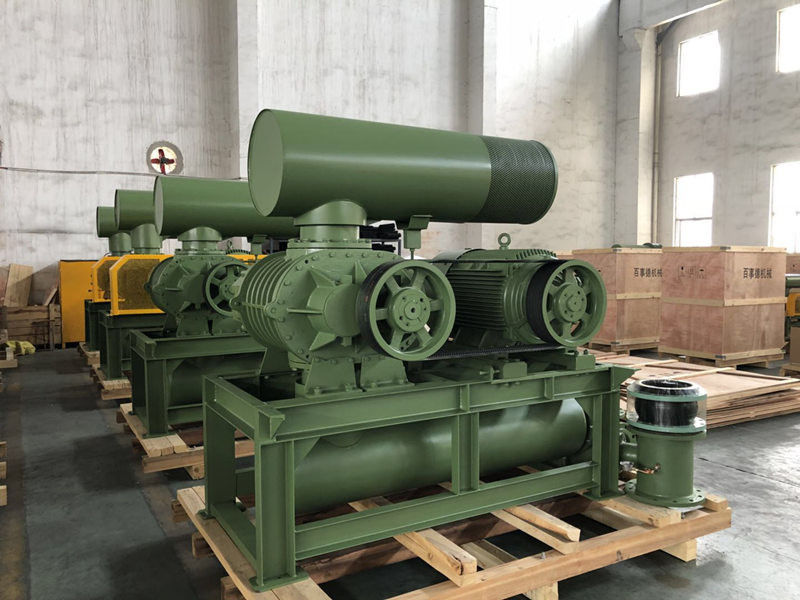

Επικαιροποιημένο αναπνευστήρα ρίζων τριών λοβών, πίεση 10-50KPA, ταχύτητα περιστροφής 700-1500rpm
Χρησιμοποιείται στη πετροχημική βιομηχανία, τα οικοδομικά υλικά, την ηλεκτρική ενέργεια, τη μεταλλουργία, τα χημικά λιπάσματα, τα ορυχεία, τα λιμάνια, τα υφάσματα, τα τρόφιμα, την κατασκευή χαρτιού, την υδατοκαλλιέργεια και την επεξεργασία λυμάτων και άλλους τομείς.Χρησιμοποιείται κυρίως για τη μεταφορά αέραΓια την εφαρμογή αερίου και υδρογόνου, ακετυλενίου, διοξειδίου του άνθρακα, εύφλεκτων, εκρηκτικών και διαβρωτικών αερίων, παρακαλούμε ανατρέξτε στο άλλο μας μοντέλο αεριοαναπνευστήρα βιοαερίου σειράς YU-EG.
Προδιαγραφές:
|
Σχήμα |
BK7018 |
|
Δυνατότητα αέρα |
19.57-52.03m3/min |
|
Διαφορετική πίεση εκφόρτισης |
10-50KPA |
|
Τροποποίηση |
700-1500 στροφές ανά λεπτό |
|
Τύπος κινητήρα |
7.5KW-55KW 380/400/415/440V, 3PHASES, 50/60HZ, κινητήρας συχνότητας επίσης διαθέσιμος |
|
Μάρκα κινητήρα |
Πρότυπο: κινητήρας Siemens Beide ή Wannan Η Siemens και η ABB κινητήρα για την επιλογή σας |
|
Τύπος εγκατάστασης |
Πρότυπο: οριζόντιος τύπος Δικαιούμενος κάθετος τύπος για επιλογή σας |
| Χρώμα | Προσαρμοσμένο, πρότυπο RAL6011 |
|
Δ.Δ. του ανεμιστήρα χωρίς κινητήρα |
564 κιλά |
|
Μέγεθος συσκευασίας Περίπου. |
1.8*1.3*2.2 (μήκος*εύρος*ύψος) |
Χαρακτηριστικά:
1. Ελικοειδής τύπου ρολόι για ομαλή λειτουργία
2Η συμπαγή, ευέλικτη εγκατάσταση δίνει στους χρήστες περισσότερες επιλογές.
3Ολοκληρωμένη δομή τροχιάς, πιο σταθερή στη μετάδοση της ροής αέρα
4- Να υιοθετηθούν εισαγόμενες σφραγίδες πετρελαίου που κατασκευάζονται από φθοριοκαουτσούκ, το οποίο είναι εξαιρετικά ανθεκτικό στην φθορά και στην υψηλή θερμοκρασία.
5Μικρές δονήσεις και οικονομική κατανάλωση ενέργειας.
Δελτίο παραμέτρων
| Σχήμα | Λιμάνι Ντία (MM) |
Ταχύτητα | Δυνατότητα εισόδου (m3/min) και ισχύς άξονα (KW) | |||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | 0.5kgf/cm2 | ||||||||
| 1000 mmH2Ο | 2000 mmH2Ο | 3000 mmH2Ο | 4000 mmH2Ο | 5000 mmH2Ο | ||||||||
| 00,01Mpa | 00,02Mpa | 00,03Mpa | 00,04Mpa | 00,05Mpa | ||||||||
| στροφές | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK7018 | 200(8") | 700 | 22.65 | 6.69 | 21.37 | 10.92 | 20.38 | 14.81 | 19.57 | 19.85 | ||
| 850 | 28.16 | 8.12 | 26.88 | 13.26 | 25.89 | 17.99 | 25.08 | 24.11 | 24.34 | 27.36 | ||
| 1000 | 33.67 | 9.55 | 32.38 | 15.60 | 31.39 | 21.16 | 30.58 | 28.36 | 29.85 | 32.19 | ||
| 1150 | 39.18 | 10.98 | 37.89 | 17.94 | 36.90 | 24.33 | 36.09 | 32.62 | 35.36 | 37.02 | ||
| 1250 | 42.85 | 11.94 | 41.56 | 19.50 | 40.57 | 26.45 | 39.76 | 35.45 | 39.03 | 40.24 | ||
| 1400 | 48.36 | 13.37 | 47.07 | 21.84 | 46.08 | 29.62 | 45.27 | 39.71 | 44.54 | 45.07 | ||
| 1500 | 52.03 | 14.33 | 50.74 | 23.40 | 49.75 | 31.74 | 48.94 | 42.54 | 48.21 | 48.29 | ||
Δομή του κύριου σώματος του ανεμιστήρα
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
1 |
Πηδιές |
2 |
|
9 |
Αριστερό κάλυμμα |
1 |
|
17 |
Υδραυλική αποθήκη |
1 |
|
2 |
Εξαγωνική βίδα |
4 |
|
10 |
Στρογγυλή καρφίτσα |
4 |
|
18 |
Μηχανήματα |
2 |
|
3 |
Αδιάβροχη σφραγίδα |
1 |
|
11 |
Κουκούπι |
1 |
|
19 |
Κλειδί |
2 |
|
4 |
Δρόμος τροχού |
1 |
|
12 |
Σφραγίδα πετρελαίου |
4 |
|
20 |
Αξιακό μανίκι |
2 |
|
5 |
Κουβάρισμα άκρου κίνησης |
2 |
|
13 |
Κάλυψη δεξιάς πλευράς |
1 |
|
21 |
Λεκάνιο τερματικού κιβωτίου |
2 |
|
6 |
Με κινητήρα τροχιά |
2 |
|
14 |
Σφραγίδα |
16 |
|
22 |
Πλάκα ρουλεμάν |
2 |
|
7 |
Κάλυψη από σκόνη |
1 |
|
15 |
Αναπνεύστε |
1 |
|
23 |
Ρυθμίσιμο πάτωμα |
Πολλά |
|
8 |
Λιπαρή θηλή |
2 |
|
16 |
Σιδερένιο μπουλόνι |
8 |
|
24 |
Μαγνητικό καρφί |
1 |
Σχέδιο συναρμολόγησης συσκευής αερισμού
Τυπική παροχή πεδίου εφαρμογής
1. αναπνευστήρας γυμνού άξονα
2. βαλβίδα ανακούφισης
3. βαλβίδα ελέγχου κυψελών (τεχνός τύπος)
4. σιγαστήρας εισόδου (με φίλτρο αέρα)
5. σιγαστήρα εκκένωσης
6- Φούσκωμα και βάση κινητήρα (με κάλυψη ζώνης)
7. ελαστικό ελαστικό σύνδεσμο και αναισθητικό
8. τροχαλία κινητήρα
9. μέτρο πίεσης
10Ζώνη σε V
11. βρόγχοι και νάτλοι και άλλα μέρη σύνδεσης
12. ηλεκτρικός κινητήρας
