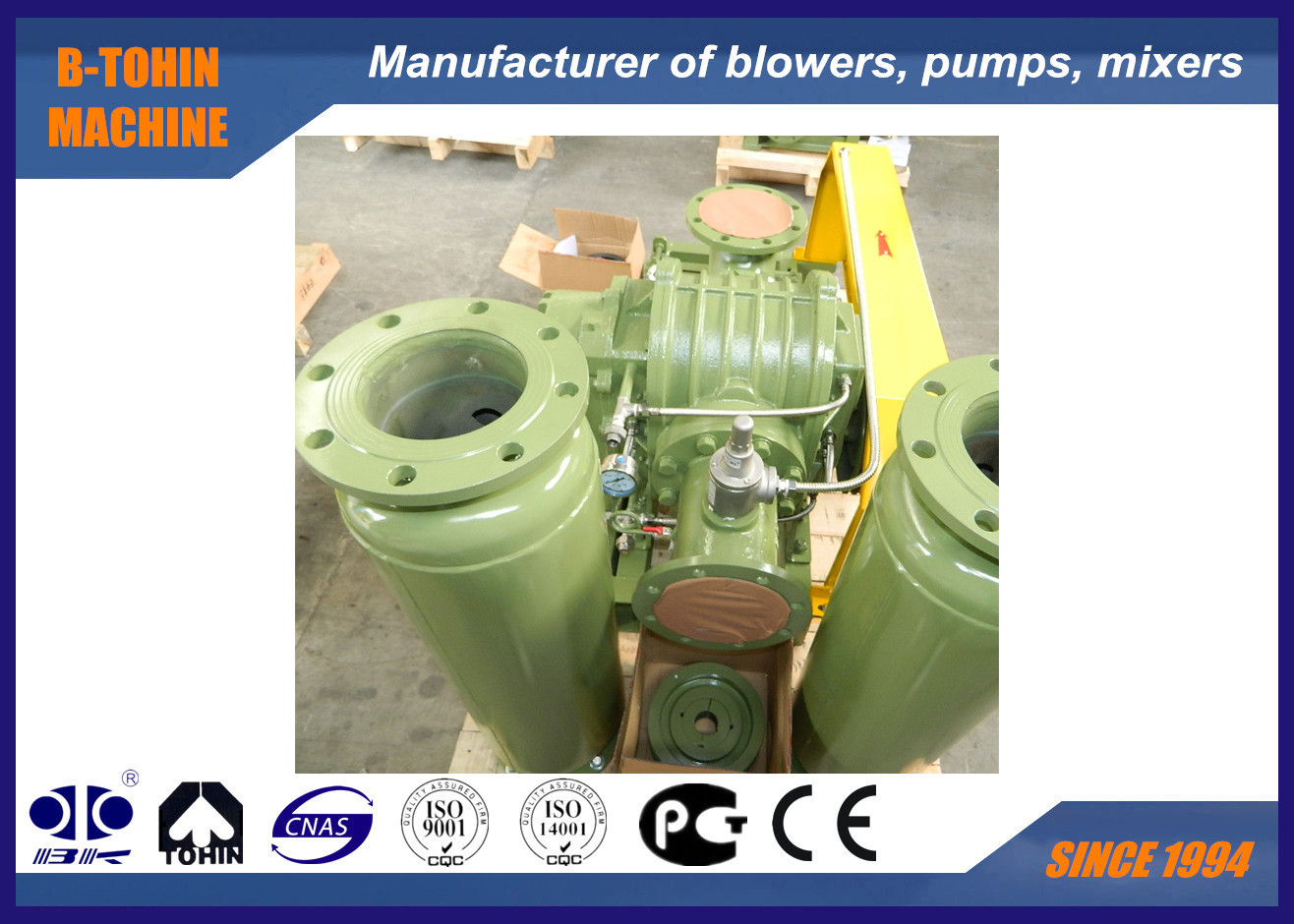

Περιστροφικός ανεμιστήρας λοβών ριζών για το βιοαέριο, τα απόβλητα και το εύφλεκτο αέριο

Περιστροφικός ανεμιστήρας λοβών ριζών για το βιοαέριο, τα απόβλητα και το εύφλεκτο αέριο

  • Περιστροφικός ανεμιστήρας λοβών ριζών για το βιοαέριο, τα απόβλητα και το εύφλεκτο αέριο
Περιστροφικός ανεμιστήρας λοβών ριζών για το βιοαέριο, τα απόβλητα και το εύφλεκτο αέριο
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: BK
Πιστοποίηση: ISO9001/ISO14001
Αριθμό μοντέλου: Yu-EG200
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ομάδα
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: τυποποιημένη ξύλινη περίπτωση εξαγωγής
Χρόνος παράδοσης: 15 έως 30 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή
Δυνατότητα προσφοράς: 20 σύνολα ανά μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Ικανότητα: 20.64-45.47m3/min Διαφορική πίεση απαλλαγής: 10-70KPA
Άντεξε το μέγεθος: DN200 (8») Δροσίζοντας τύπος: Νερό
Τύπος σύνδεσης: Ζώνη Drive Ζώνη και τροχαλία: Βιοαέριο, αέριο αποβλήτων, εκρηκτική μέση μεταβίβαση
Υψηλό φως:

ανεμιστήρας φυσικού αερίου

,

Περιστροφικός ανεμιστήρας λοβών ριζών



Ο περιστροφικός ανεμιστήρας βιοαερίων, τα απόβλητα και ο εύφλεκτος ανεμιστήρας αερίου, ρίζες δακτυλογραφούν τον ανεμιστήρα αερίου





Περίπου yu-Π.Χ.



Από καθιερωμένος, β-Tohin έχει εισαγάγει τη προηγμένη τεχνολογία και τον εξοπλισμό, και τα αναπτυγμένα νέα προϊόντα συνεχώς. Με βάση την εμπειρία πολλών ετών στη βιομηχανία ανεμιστήρων ριζών, β-Tohin ανέπτυξε ένα νέο προϊόν:  Yu-Π.Χ. ανεμιστήρας ριζών, ο οποίος έχει το αντιδιαβρωτικό επίστρωμα PTFE από τις εσωτερικές over-current του μεριές. Ισχύει για να παραδώσει το ειδικό αέριο, όπως το βιο αέριο, το όξινο αέριο, το αλκαλικό αέριο και άλλο αέριο αποβλήτων.





Προδιαγραφές



Πρότυπο

Yu-EG200

Ικανότητα αέρα

20.64-45.47m3/min

Διαφορική πίεση απαλλαγής

10-70KPA

Περιστροφική ταχύτητα

850-1400rpm

Όγκος νερού ψύξης

20 λ/λ

Τύπος μηχανών

15-75KW

380/400/415/440V, 3PHASES, 50/60HZ, explosionproof μηχανή τύπων

Εμπορικό σήμα μηχανών

Πρότυπα: Siemens Beide ή μηχανή Wannan

Μηχανή Siemens και ABB για την επιλογή σας

Τύπος εγκατάστασης

Πρότυπα: κάθετος τύπος

N.W. από τον ανεμιστήρα χωρίς μηχανή

850kg

Μέγεθος συσκευασίας περ.

2.15*1.6*1.7m (length*width*height)







Φύλλο παραμέτρου



Πρότυπο

Λιμένας Dia

 (χιλ.)

Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) διά τη διάφορη πίεση

Ψύξη

νερό
(λ/λ)

Ταχύτητα
περιστροφή/λεπτό
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
m3/min KW m3/min KW m3/min KW m3/min KW

Yu-Π.Χ.

200

200 (8») 850 26.13  10.03  24.55  14.96  23.35  19.58  22.33  22.19  20
1000 31.40  11.81  29.82  17.60  28.63  23.04  27.61  26.11
1150 36.68  13.58  35.10  20.24  33.90  26.50  32.88  30.03
1250 40.20  14.76  38.61  22.00  37.42  28.80  36.40  32.64
1400 45.47  16.53  43.89  24.63  42.69  32.26  41.67  36.55



Πρότυπο

Λιμένας Dia

 (χιλ.)

Ικανότητα κολπίσκων (m3/min) και δύναμη άξονων (KW) διά τη διάφορη πίεση

Ψύξη

 νερό
(λ/λ)

Ταχύτητα
περιστροφή/λεπτό
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/min KW m3/min KW m3/min KW m3/min KW

Yu-Π.Χ.

200

200 (8») 850 21.45  27.25  20.64  32.31          20
1000 26.73  32.06  25.92  38.01  25.18  43.96
1150 32.00  36.87  31.19  43.71  30.45  50.55
1250 35.52  40.07  34.71  47.51  33.97  54.94
1400 40.79  44.88  39.98  53.21  39.25  61.54





Κατάλογος υλικών



Περιστροφικός ανεμιστήρας λοβών ριζών για το βιοαέριο, τα απόβλητα και το εύφλεκτο αέριο 0



Αριθ.

Όνομα μερών

Qty.

Υλικά



Αριθ.

Όνομα μερών

Qty.

Υλικά

1

Κύλινδρος

1

HT200



17

Τρύπα καρφιτσών γόμφων

4



2

Endplate κίνησης

1

HT200



18

Endplate εργαλείων

1

HT200

3

Σύστημα ψύξης







19

Thrower λιπών

2

45#

4

Θηλή λιπών

4

χαλκός



20

Στρογγυλό καρύδι

2

45#

5

Σφραγίδα αερίου

8

PTFE



21

Παρέμβυσμα ελαίου

2

FPM

6

Παρέμβυσμα ελαίου

4

FPM



22

O-ring

2

FPM

7

Στροφείο κίνησης

1

QT500



23

Εσωτερικό εργαλείο λοξοτμήσεων

2

20CrMnTi

8

O-ring

8

FPM



24

Καρύδι σφιγκτηρών

2

45#

9

Παρέμβυσμα ελαίου

1

FPM



25

Σωστό περιλαίμιο

2

45#

10

Ρουλεμάν

2

GCr15



26

Κάλυψη δεξαμενών πετρελαίου

1

HT200

11

Κλειδί

1

45#



27

Ισόπεδος μετρητής πετρελαίου

1

ρητίνη

12

Κάλυψη στροφείων κίνησης

1

45#



28

Άνοιξη πεταλούδων

2

65Mn

13

Δαχτυλίδι άλματος

2

65Mn



29

Πλυντήριο στάσεων

2

Q235

14

Οδηγημένο στροφείο



QT500



30

Βούλωμα μαγνητισμού

1



15

Οδηγημένη κάλυψη στροφείων

1

45#



31

Ρουλεμάν

2

GCr15

16

O-ring

2

FPM



32

Μανίκι άξονων

4

45#

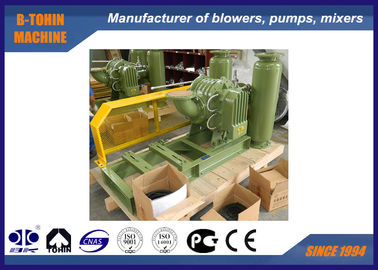

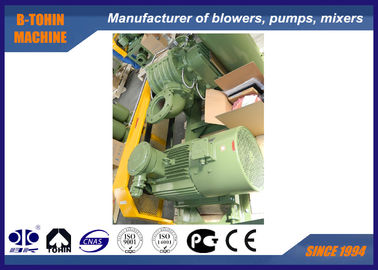

Συγκέντρωση του σχεδίου της συσκευασίας ανεμιστήρων

Περιστροφικός ανεμιστήρας λοβών ριζών για το βιοαέριο, τα απόβλητα και το εύφλεκτο αέριο 1







Τυποποιημένος ανεφοδιασμός του πεδίου



1. ανεμιστήρας άξονων

2. η κενή πίεση ανακουφίζει τη βαλβίδα

. βαλβίδα αντεπιστροφής 3

4. ησυχαστήρας κολπίσκων ανοξείδωτου (με το φίλτρο)

5. ησυχαστήρας απαλλαγής ανοξείδωτου

6. δημόσια βάση (με την κάλυψη ζωνών)

7. εύκαμπτα ένωση ανοξείδωτου και μαξιλάρι κλονισμού

8. τροχαλία

9. μετρητής πίεσης

10. ζώνη

11. μπουλόνια και καρύδια και άλλα μέρη σύνδεσης

12. μηχανή
