Επαγγελματικός κατασκευαστής των διάφορων ειδών ανεμιστήρων
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | BK |
| Πιστοποίηση: | ISO9001/ISO14001/CE |
| Αριθμό μοντέλου: | BK10027 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | τυποποιημένη ξύλινη περίπτωση εξαγωγής |
| Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
| Όροι πληρωμής: | L / C, T / T |
| Δυνατότητα προσφοράς: | 50 σύνολα ανά μήνα |
| Τύπος: | Θετική μετατόπιση, τύπος ριζών, μεταβίβαση αέρα | Ονομασία: | Τρεις λοβικές ρίζες αναπνευστήρα |
|---|---|---|---|
| Ικανότητα αέρα: | 570,41 έως 126,86 m3/min | Διαφορική πίεση απαλλαγής: | 10-80KPA |
| Δύναμη κινητήρα: | 30-200 kw | Η απαλλαγή άντεξε: | DN300 (12») |
| Τύπος ψύξης: | Αέρας | Εφαρμογή:: | Μεταβίβαση αερισμού, λείανσης, πνευματικού, που εφαρμόζεται για την κατεργασία ύδατος, το τσιμέντο, |
| Κύρια υλικά: | Χυτοσίδηρο | Τετάρτη: | 380V/400V/415V/440V/Επιπροσαρμοσμένο |
| Συχνότητα: | 50Hz/60Hz | Τύπος εγκατάστασης:: | Οριζόντιος ή κάθετος |
| Υψηλό φως: | ανεμιστήρας λοβών ριζών,ανεμιστήρας πνευματικής μεταβίβασης |
||

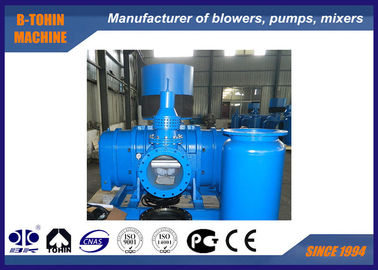

DN300 Τρία Λόβια ρίζες αναπνευστήρα, 80KPA ψύξη αέρα περιστροφική αναπνευστήρα αέρα
Ως ένας από τους κύριους Κινέζους κατασκευαστές ανεμιστήρων ριζών με τρεις λοβούς, η B-Tohin έχει γίνει ένας από τους επαγγελματίες κατασκευαστές ανεμιστήρων στην Κίνα.Με τη δική του ερευνητική ομάδα και την προηγμένη τεχνολογία που εισήχθη από την Αμερική και την Ιαπωνία, κερδίζει σταθερή αύξηση του μεριδίου αγοράς.
Το σύνολο των εξαρτημάτων του ανεμιστήρα είναι τυποποιημένο, το οποίο επιτρέπει την μαζική παραγωγή, αλλά υπάρχει και προσαρμοσμένος τύπος.
Προδιαγραφές:
|
Σχήμα |
BK10027 |
|
Δυνατότητα αέρα |
57.41-126.86m3/min |
|
Διαφορετική πίεση εκφόρτισης |
10-80KPA |
|
Τροποποίηση |
800-1400 στροφές ανά λεπτό |
|
Τύπος κινητήρα |
30 kW-200 kW 380/400/415/440V, 3PHASES, 50/60HZ, κινητήρας συχνότητας επίσης διαθέσιμος |
|
Μάρκα κινητήρα |
Πρότυπο: κινητήρας Siemens Beide ή Wannan Η Siemens και η ABB κινητήρα για την επιλογή σας |
|
Τύπος εγκατάστασης |
Πρότυπο: οριζόντιος τύπος. Δικαιούμενος κάθετος τύπος για επιλογή σας |
| Χρώμα | Προσαρμοσμένο, πρότυπο RAL6011 |
|
Δ.Δ. του ανεμιστήρα χωρίς κινητήρα |
1750 χιλιοστά |
|
Μέγεθος συσκευασίας Περίπου. |
2.67*1.87*2.5m (μήκος*εύρος*ύψος) |
Χαρακτηριστικά:
1Το μέσο μετάδοσης είναι καθαρό, απαλλαγμένο από λάδι και άλλες ακαθαρσίες και χωρίς ρύπανση.
2Ευρύ φάσμα χωρητικότητας και πίεσης για εφαρμογή
3Προϊόντα με πιστοποίηση CE, ISO9001
4Προσαρμοσμένο προϊόν για διαφορετικά αιτήματα εγκατάστασης
5. Υψηλή απόδοση
Δελτίο παραμέτρων
| Σχήμα | Λιμάνι Ντία (MM) |
Ταχύτητα | Δυνατότητα εισόδου (m3/min) και ισχύς άξονα (KW) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | |||||||
| 1000 mmH2O | 2000 mmH2O | 3000 mmH2O | 4000 mmH2O | |||||||
| 00,01Mpa | 00,02Mpa | 00,03Mpa | 00,04Mpa | |||||||
| στροφές | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK10027 | 300 (((12") | 800 | 69.07 | 23.03 | 65.69 | 36.10 | 63.09 | 48.22 | 60.97 | 55.22 |
| 900 | 78.70 | 25.91 | 75.33 | 40.61 | 72.73 | 54.24 | 70.61 | 62.13 | ||
| 1000 | 88.33 | 28.79 | 84.96 | 45.12 | 82.36 | 60.27 | 80.24 | 69.03 | ||
| 1100 | 97.96 | 31.67 | 94.59 | 49.63 | 91.99 | 66.30 | 89.87 | 75.93 | ||
| 1250 | 112.41 | 35.99 | 109.04 | 56.40 | 106.44 | 75.34 | 104.32 | 86.29 | ||
| 1400 | 126.86 | 40.30 | 123.49 | 63.17 | 120.89 | 84.38 | 118.77 | 96.64 | ||
| Σχήμα | Λιμάνι Ντία (MM) |
Ταχύτητα | Δυνατότητα εισόδου (m3/min) και ισχύς άξονα (KW) | |||||||
| 0.5kgf/cm2 | 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | |||||||
| 5000 mmH2O | 6000 mmH2O | 7000 mmH2O | 8000 mmH2O | |||||||
| 00,05Mpa | 00,06Mpa | 00,07Mpa | 00,08Mpa | |||||||
| στροφές | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK10027 | 300 (((12") | 800 | 59.05 | 68.26 | 57.41 | 81.29 | ||||
| 900 | 68.68 | 76.79 | 67.04 | 91.45 | ||||||
| 1000 | 78.31 | 85.32 | 76.68 | 101.62 | 75.04 | 117.91 | 73.59 | 134.20 | ||
| 1100 | 87.95 | 93.86 | 86.31 | 111.78 | 84.67 | 129.70 | 83.23 | 147.62 | ||
| 1250 | 102.39 | 106.65 | 100.76 | 127.02 | 99.12 | 147.39 | 97.67 | 167.75 | ||
| 1400 | 116.84 | 119.45 | 115.21 | 142.26 | 113.57 | 165.07 | 112.12 | 187.88 | ||
Δομή του κύριου σώματος του ανεμιστήρα
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
1 |
Πηδιές |
2 |
|
9 |
Αριστερό κάλυμμα |
1 |
|
17 |
Υδραυλική αποθήκη |
1 |
|
2 |
Εξαγωνική βίδα |
4 |
|
10 |
Στρογγυλή καρφίτσα |
4 |
|
18 |
Μηχανήματα |
2 |
|
3 |
Αδιάβροχη σφραγίδα |
1 |
|
11 |
Κουκούπι |
1 |
|
19 |
Κλειδί |
2 |
|
4 |
Δρόμος τροχού |
1 |
|
12 |
Σφραγίδα πετρελαίου |
4 |
|
20 |
Αξιακό μανίκι |
2 |
|
5 |
Κουρέματα |
2 |
|
13 |
Κάλυψη δεξιάς πλευράς |
1 |
|
21 |
Κουρέματα |
2 |
|
6 |
Με κινητήρα τροχιά |
2 |
|
14 |
Σφραγίδα |
16 |
|
22 |
Πλάκα ρουλεμάν |
2 |
|
7 |
Κύπελλο σκόνης |
1 |
|
15 |
Αναπνεύστε |
1 |
|
23 |
Ρυθμίσιμο πάτωμα |
Πολλά |
|
8 |
Λιπαρή θηλή |
2 |
|
16 |
Σφραγίδα |
8 |
|
24 |
Μαγνητικό καρφί |
1 |

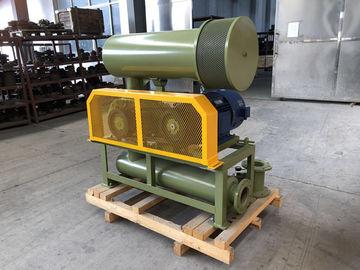

Σχέδιο συναρμολόγησης συσκευής αερισμού
Τυπική παροχή πεδίου εφαρμογής
1. αναπνευστήρας γυμνού άξονα
2. βαλβίδα ανακούφισης πίεσης
3. βαλβίδα ελέγχου κυψελών (τεχνός τύπος)
4. σιγαστήρας εισόδου (με φίλτρο αέρα)
5. σιγαστήρα εξαγωγής
6. δημόσια βάση (με κάλυψη ζώνης)
7. ελαστικό ελαστικό σύνδεσμο και αντλία κρούσης
8. τροχαλία κινητήρα
9. μετρητή πίεσης
10Ζώνη σε V
11. βρόγχοι και νάτλοι και άλλα μέρη σύνδεσης
12. ηλεκτρικός κινητήρας
