Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | BK |
Πιστοποίηση: | ISO9001/ISO14001/CE |
Αριθμό μοντέλου: | BK6015 |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | Τυποποιημένη ξύλινη περίπτωση εξαγωγής |
Χρόνος παράδοσης: | 5 έως 20 εργάσιμες ημέρες, εξαρτώνται από το ποσό διαταγής και την προδιαγραφή |
Όροι πληρωμής: | L/C, T/T |
Δυνατότητα προσφοράς: | 100 σύνολα το μήνα |
Ονομασία: | Τρεις λοβικές ρίζες αναπνευστήρα | Τύπος: | Θετική μετατόπιση, τύπος ριζών, μεταβίβαση αέρα |
---|---|---|---|
Ικανότητα αέρα: | 140,23-37,95 m3/min | Διαφορική πίεση απαλλαγής: | 10-50KPA |
Δύναμη κινητήρα: | 7,5-45KW | Η απαλλαγή άντεξε: | DN150 (6 ̇) |
Τύπος ψύξης: | Αέρας | Εφαρμογή:: | Μεταβίβαση αερισμού, λείανσης, πνευματικού, που εφαρμόζεται για την κατεργασία ύδατος, το τσιμέντο, |
Κύρια υλικά: | Χυτοσίδηρο | Προέλευση της τεχνολογίας: | ΗΠΑ |
Μέγεθος εξόδου: | DN150 (6») | Επικεφαλής του αναπνευστή: | 850-1800 |
Voltage&Frequency: | 380V/400V415V/440V&50Hz/60Hz | Χρώμα: | Προσαρμοσμένο χρώμα |
Υψηλό φως: | χαμηλού θορύβου ανεμιστήρας ριζών,ρίζες τρία ανεμιστήρας λοβών,50KPA τρία περιστροφικός ανεμιστήρας λοβών |
αναπνευστήρα ριζών με μετατόπιση τριών λοβών
επεξεργασία τσιμέντου / νερού χαμηλό θόρυβο
Τεχνική συσκευή που χρησιμοποιείται για την κατασκευή των υλικών για την κατασκευή των υλικών για την κατασκευή των υλικών για την κατασκευή των υλικών
Η B-TOHIN είναι ένα σύγχρονο εμπορικό σήμα που επικεντρώνεται στην έρευνα και ανάπτυξη, την κατασκευή και την εμπορία πράσινης τεχνολογίας και εξοπλισμού προστασίας του περιβάλλοντος.Οι αναπνευστήρες BK έχουν χρησιμοποιηθεί ευρέως στην αερίωση της επεξεργασίας νερού.
Προδιαγραφές:
Σχήμα |
BK6015 |
Δυνατότητα αέρα |
14.23-37.95m3/min |
Διαφορετική πίεση εκφόρτισης |
10-50KPA |
Τροποποίηση |
850-1800 στροφές ανά λεπτό |
Τύπος κινητήρα |
5.5-45KW 380/400/415/440V, 3PHASES, 50/60HZ, κινητήρας συχνότητας επίσης διαθέσιμος |
Μάρκα κινητήρα |
Πρότυπο: κινητήρας Siemens Beide ή Wannan Η Siemens και η ABB κινητήρα για την επιλογή σας |
Τύπος εγκατάστασης |
Πρότυπο: οριζόντιος τύπος. Δικαιούμενος κάθετος τύπος για επιλογή σας |
Χρώμα | Προσαρμοσμένο, πρότυπο RAL6011 |
Δ.Δ. του ανεμιστήρα χωρίς κινητήρα |
380 κιλά |
Μέγεθος συσκευασίας Περίπου. |
1.8*1.2*2m (μήκος*εύρος*ύψος) |
Χαρακτηριστικά:
1. Ελικοειδής τύπου ρολόι για ομαλή λειτουργία
2Η συμπαγή, ευέλικτη εγκατάσταση δίνει στους χρήστες περισσότερες επιλογές.
3Ολοκληρωμένη δομή τροχιάς για σταθερή περιστροφή κατά την κίνηση.
4- Να υιοθετηθούν εισαγόμενες σφραγίδες πετρελαίου από φθοριοκαουτσούκ με καλύτερη αντοχή στην φθορά και την αντοχή σε υψηλές θερμοκρασίες.
5. χαμηλός θόρυβος, μικρές δονήσεις και οικονομική κατανάλωση ενέργειας.
Δελτίο παραμέτρων
Μoτου | Διάταξη λιμένα (MM) | Ταχύτητα | Πληροφορίες σχετικά με την εφαρμογή του κανονισμού (ΕΚ) αριθ. 765/2008 | |||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | 0.5kgf/cm2 | ||||||||
1000 mmH2Ο | 2000 mmH2Ο | 3000 mmH2Ο | 4000 mmH2Ο | 5000 mmH2Ο | ||||||||
00,01Mpa | 00,02Mpa | 00,03Mpa | 00,04Mpa | 00,05Mpa | ||||||||
στροφές | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK6015 | 150 (6") | 850 | 16.66 | 4.61 | 15.65 | 8.08 | 14.89 | 11.00 | 14.23 | 13.94 | ||
1000 | 20.02 | 5.43 | 19.01 | 9.50 | 18.25 | 12.94 | 17.60 | 16.40 | 17.04 | 20.39 | ||
1150 | 23.38 | 6.24 | 22.37 | 10.93 | 21.61 | 14.88 | 20.96 | 18.86 | 20.40 | 23.45 | ||
1250 | 25.62 | 6.78 | 24.61 | 11.88 | 23.85 | 16.18 | 23.20 | 20.50 | 22.64 | 25.49 | ||
1400 | 28.99 | 7.60 | 27.98 | 13.30 | 27.21 | 18.12 | 26.56 | 22.96 | 26.00 | 28.55 | ||
1500 | 31.23 | 8.14 | 30.22 | 14.25 | 29.46 | 19.41 | 28.81 | 24.60 | 28.25 | 30.59 | ||
1650 | 34.59 | 8.96 | 33.58 | 15.68 | 32.82 | 21.35 | 32.17 | 27.05 | 31.61 | 33.65 | ||
1800 | 37.95 | 9.77 | 36.94 | 17.10 | 36.18 | 23.29 | 35.53 | 29.51 | 34.97 | 36.71 |

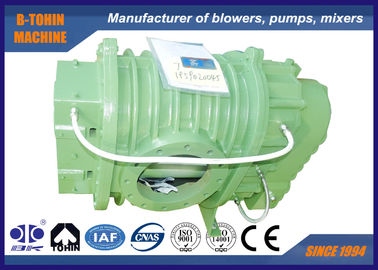

Δομή του κύριου σώματος του ανεμιστήρα
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
|
- Όχι, όχι, όχι. |
Όνομα τμήματος |
Τι ώρα; |
1 |
Πηδιές |
2 |
|
9 |
Αριστερό κάλυμμα |
1 |
|
17 |
Υδραυλική αποθήκη |
1 |
2 |
Εξαγωνική βίδα |
4 |
|
10 |
Στρογγυλή καρφίτσα |
4 |
|
18 |
Μηχανήματα |
2 |
3 |
Αδιάβροχη σφραγίδα |
1 |
|
11 |
Κουκούπι |
1 |
|
19 |
Κλειδί |
2 |
4 |
Δρόμος τροχού |
1 |
|
12 |
Σφραγίδα πετρελαίου |
4 |
|
20 |
Αξιακό μανίκι |
2 |
5 |
Κουρέματα |
2 |
|
13 |
Κάλυψη δεξιάς πλευράς |
1 |
|
21 |
Κουρέματα |
2 |
6 |
Με κινητήρα τροχιά |
2 |
|
14 |
Σφραγίδα |
16 |
|
22 |
Πλάκα ρουλεμάν |
2 |
7 |
Κύπελλο σκόνης |
1 |
|
15 |
Αναπνεύστε |
1 |
|
23 |
Ρυθμίσιμο πάτωμα |
Πολλά |
8 |
Λιπαρή θηλή |
2 |
|
16 |
Σφραγίδα |
8 |
|
24 |
Μαγνητικό καρφί |
1 |

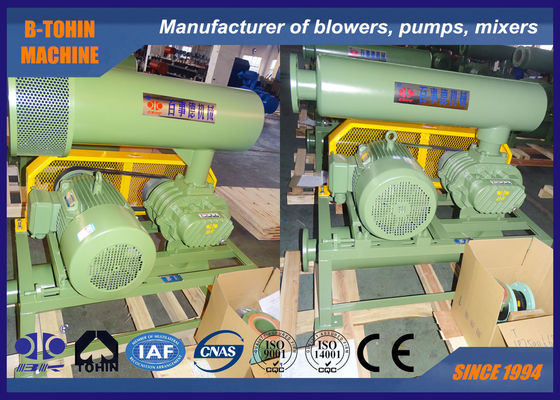

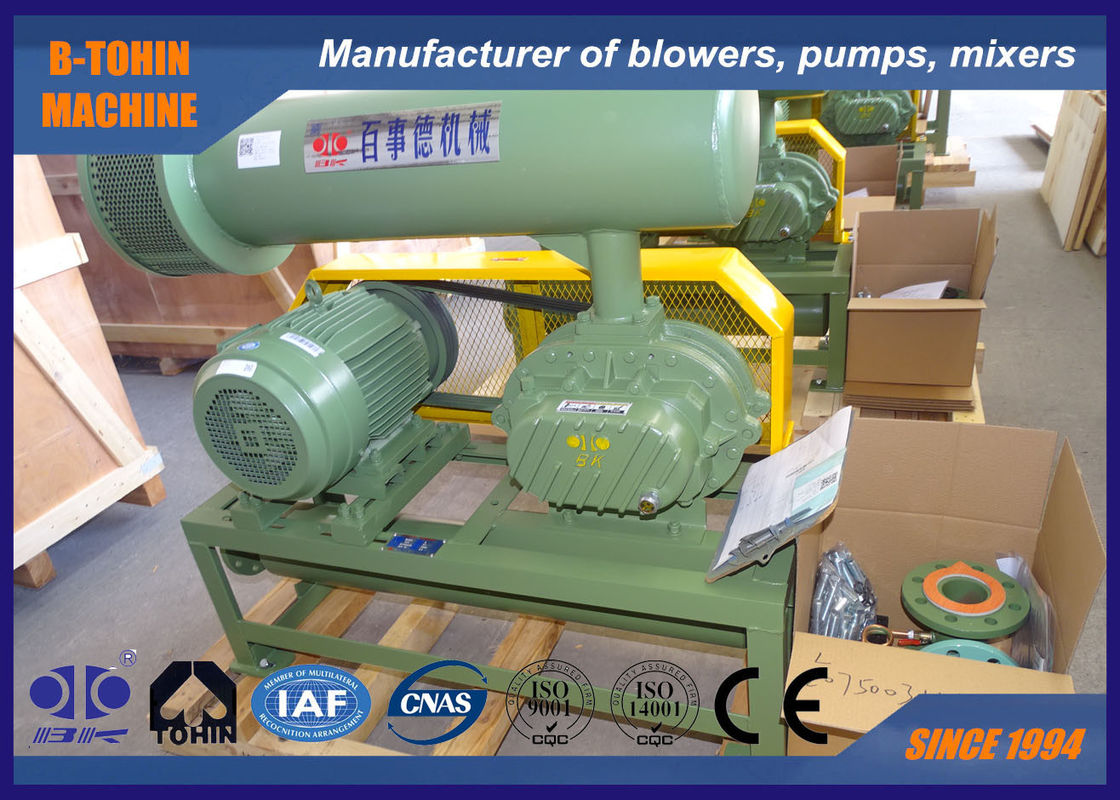

Σχέδιο συναρμολόγησης συσκευής αερισμού
Τυπική παροχή πεδίου εφαρμογής
1. αναπνευστήρας γυμνού άξονα
2. βαλβίδα ανακούφισης πίεσης
3. βαλβίδα ελέγχου κυψελών (τεχνός τύπος)
4. σιγαστήρας εισόδου (με φίλτρο αέρα)
5. σιγαστήρα εξαγωγής
6. δημόσια βάση (με κάλυψη ζώνης)
7. ελαστικό ελαστικό σύνδεσμο και αντλία κρούσης
8. τροχαλία κινητήρα
9. μέτρο πίεσης
10Ζώνη σε V
11. βρόγχοι και νάτλοι και άλλα μέρη σύνδεσης
12. ηλεκτρικός κινητήρας
